杭ナビ（自動追尾型トータルステーション）とトータルステーションの違いについて！各特徴や用途を解説！

建設や測量の現場でよく耳にする「杭ナビ」と「トータルステーション」。

両者は同じ測量器機の仲間でありながら、設計思想や使い方は異なっている。

「杭ナビとトータルステーションは何が違うのか」という疑問は、測量機を導入を検討する事業者にとって重要な選択ポイントとなる。

本記事では、それぞれの基本構造、特徴、そして用途別の使い分けを解説していく。

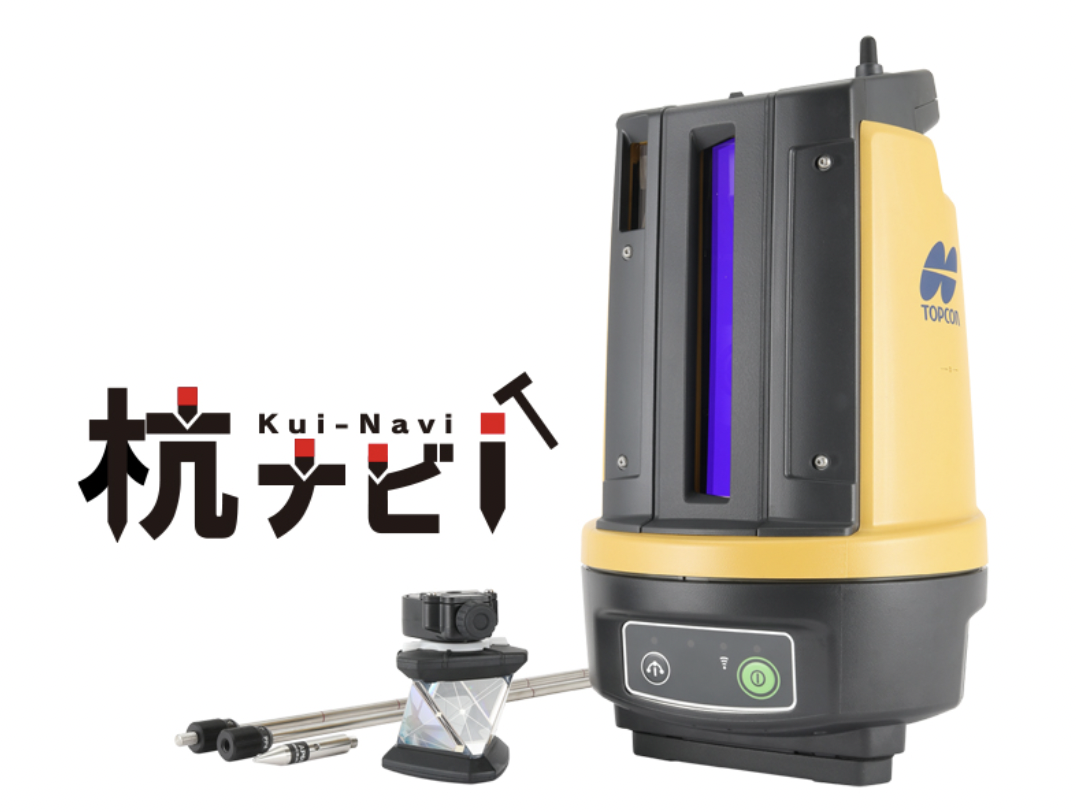

杭ナビとは？トプコン製の専用測量機

杭ナビとは、トプコン社のトータルステーション「レイアウトナビゲーター」シリーズの通称である。


代表的な製品ラインとして、LN-100、LN-150などのモデルがある。杭ナビは自動追尾型トータルステーションの一種である。

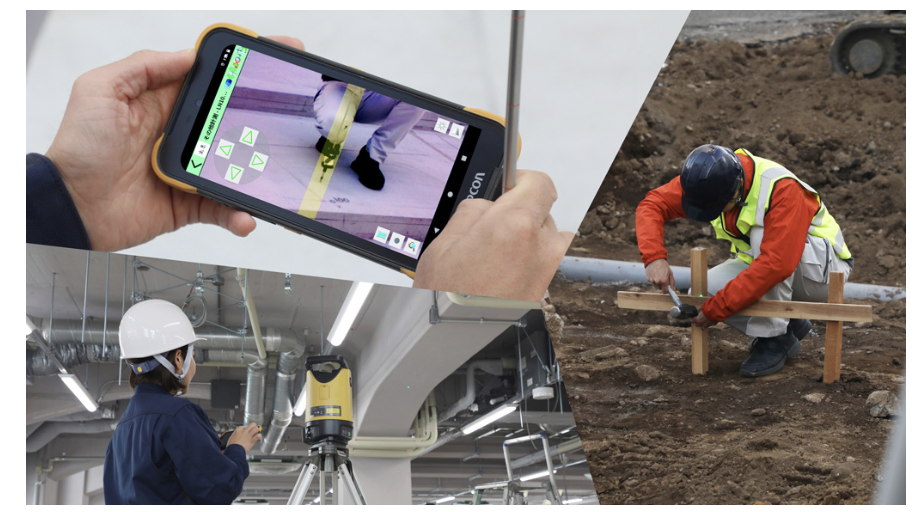

ただし、汎用的な測量を目的とした通常のトータルステーション（TS）とは異なり、「杭打ち」「墨出し」「座標取得」などの作業をワンマンで行うこと（ワンマン測量）に特化して設計されている。

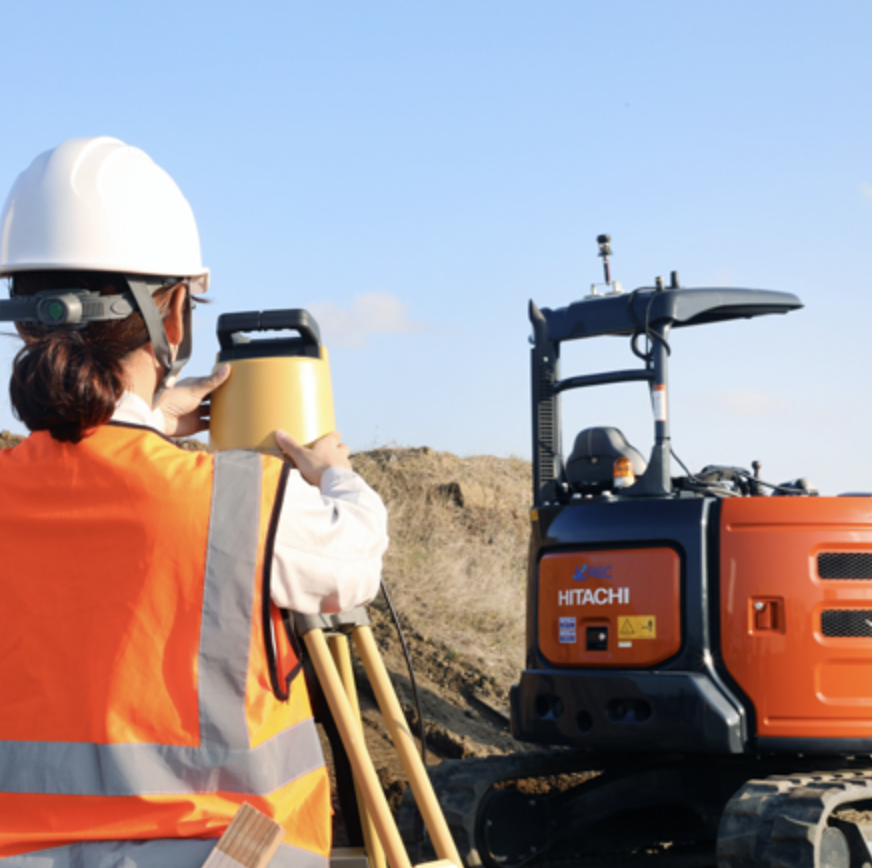

トータルステーション（TS）とは何か？測量機の基本構造

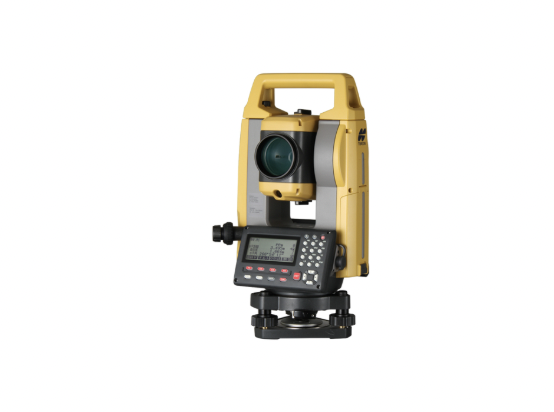

一方、トータルステーション（TS）は、距離を計測する光波測距儀（EDM）と、角度を測定するセオドライトの機能を組み合わせた測量機である。
トータルステーション（TS）は「測角部」と「測距部」にその機能が分類されており、目標を視準してボタンを押せば、角度と距離を同時に観測できる電子式の測量機械として位置づけられている。

トータルステーション（TS）には、操作方式や対象物への対応により以下の種類が存在する。

• マニュアル型トータルステーション：作業者が望遠鏡を視準してプリズムを捉える従来型
• 自動追尾型トータルステーション：プリズムを自動で追尾する機能を搭載した機種
• ノンプリズム型トータルステーション：プリズムを使わずに対象物までの距離を測定できる機種

杭ナビは、この分類の中で「自動追尾型」に属するが、その内部構造や操作方法は通常の自動追尾型TSとも一線を画している。

杭ナビの特徴は？汎用TSとは何が違うのか

杭ナビが「専用の測量機」と位置づけられる理由は、その独自の設計思想にある。汎用トータルステーションとは異なる、杭ナビ固有の特徴を整理する。

望遠鏡を持たない構造

杭ナビの最も大きな特徴の一つが、「望遠鏡を持たない」という点である。

通常のトータルステーション（TS）は望遠鏡を備え、作業者が目視でターゲットを視準することが基本となっている。杭ナビにはこの望遠鏡がないため、目視によるチェックは行えない。

その代わり、自動追尾機能とプリズムの組み合わせにより、機械的な視準を行う設計となっている。

ただし、杭ナビの使用範囲は距離100m(直径200m)、高低差±10mまでとなっており(杭ナビLN-100の場合)、通常のトータルステーションと比較をすると、物足りないと感じるかもしれない。

ガイドライトによる誘導

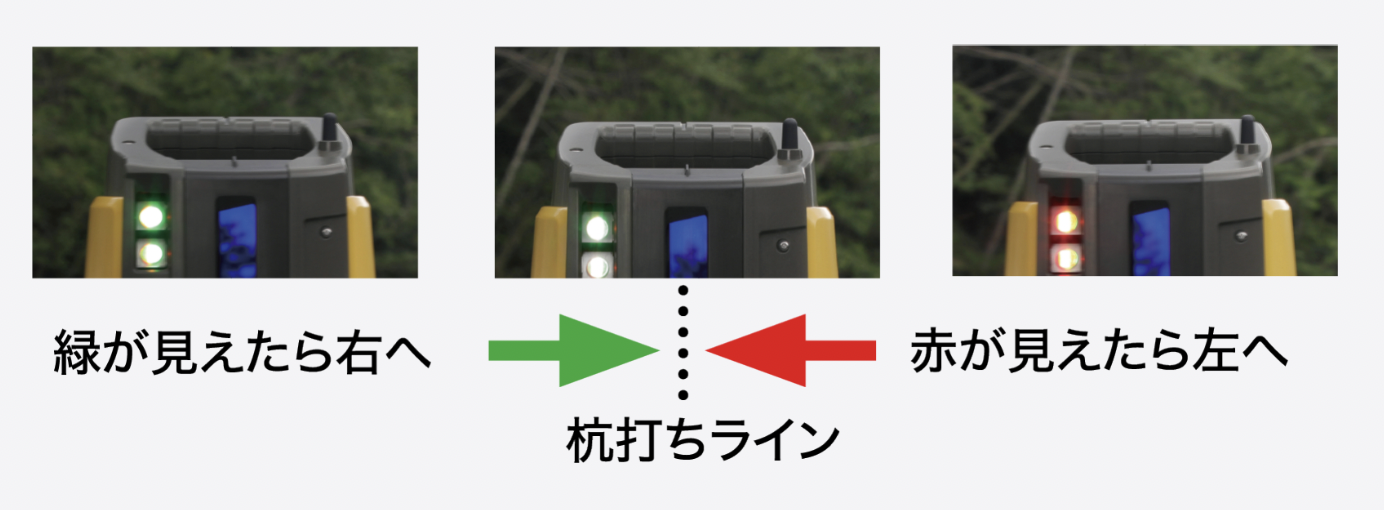

杭ナビには、赤と緑のLEDによる「ガイドライト」が搭載されている。トプコンの公式情報によれば、このガイドライトは杭打ちラインまでの概略誘導を作業者に視覚的に示すための機能である。


赤色と緑色のLEDの点灯による誘導により、作業者は杭打ちライン上に簡単に立つことができる。

これにより、コントローラー画面を頻繁に確認しなくても、杭打ち位置の誘導を直感的に把握できる。

モバイル端末によるコントロール

杭ナビ本体には、操作画面がほとんど搭載されていない。その代わり、Bluetooth等で接続したAndroid端末などのモバイル端末が、コントローラーとして機能する。


座標データの登録や測定指示は、すべてモバイル端末側のアプリケーションで行う仕組みだ。

福井コンピュータ社の「X-FIELD」、建設システムの「快測ナビ」など、複数の測量アプリに対応しており、現場で使い慣れたソフトを活用できる。

自動整準による簡単設置

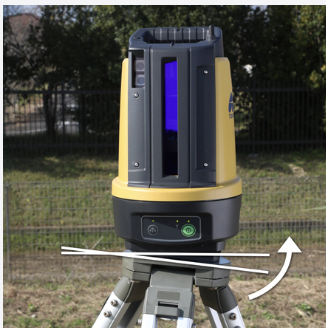

杭ナビは、電源を入れるだけで本機が自動整準を行う設計になっている。

トータルステーション（TS）で必要となる、ねじ式の整準作業が不要となる。


これにより、機械の設置作業がシンプルになる。

プリズムロスト時の自動再ロック

杭ナビには、プリズムを一時的にロストした場合に、自動で再ロックする機能が搭載されている。


これは、ワンマン作業中に作業者がプリズムを動かしたり、視界が一時的に遮蔽されたりした場合でも、機械が再び自動的にプリズムを捉えてくれるという機能だ。

杭ナビは杭打ち・墨出し作業に最適化したアルゴリズムを採用している点が特徴である。

トータルステーションの強みと杭ナビとの使い分け

杭ナビが「ワンマン測量に特化した専用機」である一方、汎用トータルステーションには杭ナビにない強みもある。

両者の違いを正しく理解することで、現場ごとに最適な機材選択が可能となる。

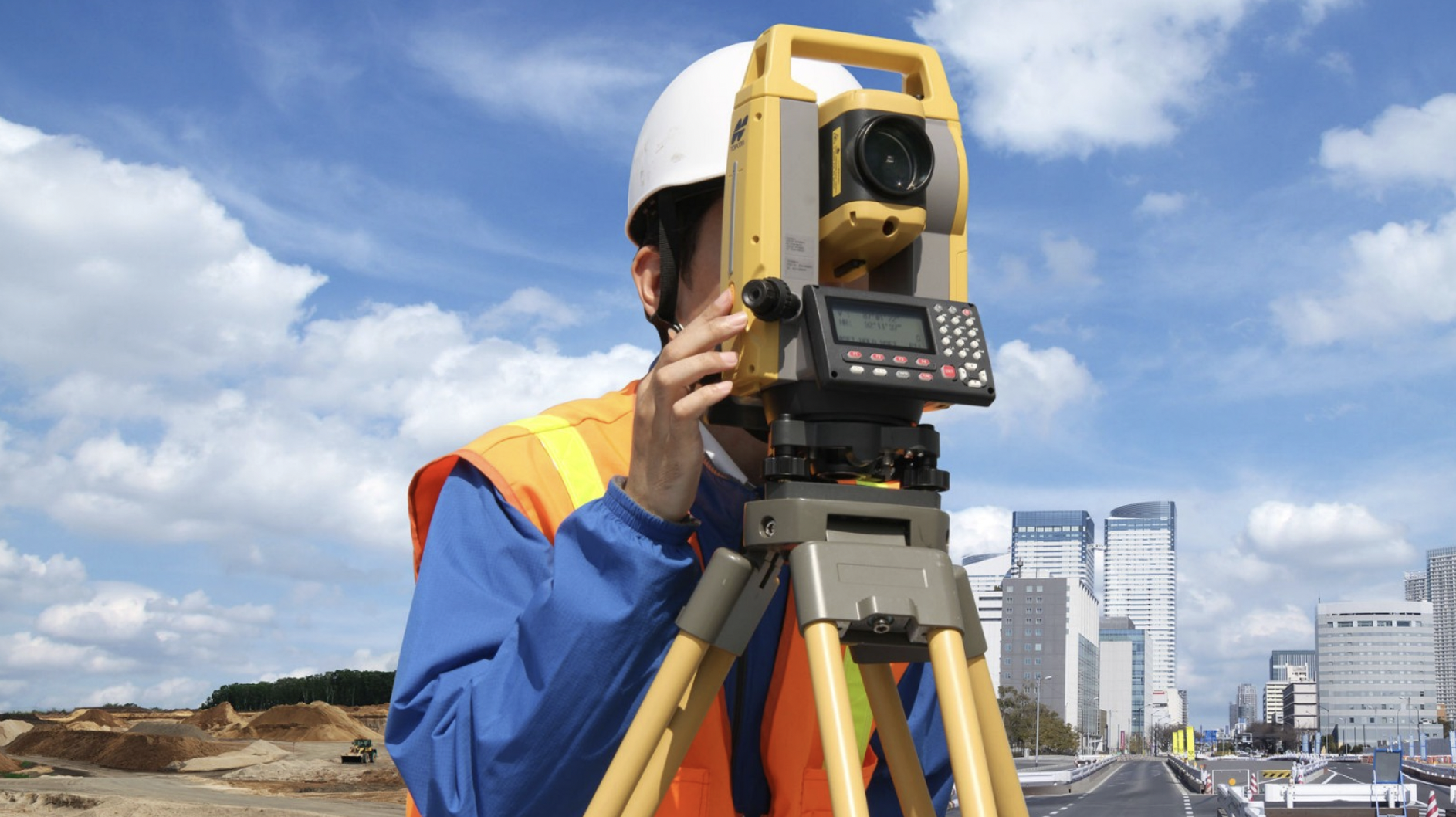

TSの強み1：望遠鏡による目視確認

通常のトータルステーションは、望遠鏡を持つことで目視による視準・確認が可能だ。

これは、測量精度を作業者が直接チェックできるという、安心感のある運用を可能にする。


複雑な現場、視界の確保が難しい場所、特殊な測量プロジェクトでは、目視確認できることそのものが大きな価値となる。

TSの強み2：汎用測量への対応

通常のトータルステーションは、基準点測量、地形測量、応用測量、座標測量、対辺測定、面積計算など、幅広い測量項目に対応している。

電子野帳搭載のトータルステーションであれば、現場で多様な計算を行うこともでき、施工管理データとしての活用範囲も広い。

杭ナビが活躍する場面

杭ナビは、以下のような作業に最適化された測量機である。

• 杭打ち作業（杭設置・鋲設置）
• 墨出し作業
• 座標取得
• 検測作業

これらの作業を一人の作業者がワンマンで効率的に行うことが、杭ナビの設計思想の中心にある。

太陽光発電設備の杭打ち、土木現場の杭設置、建築現場の墨出しなどでは、杭ナビの強みが最大限に活きる場面となる。

汎用トータルステーションが活躍する場面

一方、以下のような作業では、汎用トータルステーションの方が適している場合が多い。

• 基準点測量
• 地形測量
• 用地測量や境界測量
• 構造物の変位計測
• 目視による精密な視準が必要な測量
• 公共測量（国土地理院の作業規程の準則に基づく基準点測量など）

特に、測量精度の高い視準が必要な作業や、現場で多様な計算・データ管理が求められる業務では、汎用TSの守備範囲の広さが活きる。

また、杭ナビで公共測量の精度確認（提出書類としての成果簿）を行うには、設置時に、後方交会法で2点以上の既知点を使用し、誤差が許容範囲内であることを確認する必要がある。

精度と効率性を両立する新たな選択肢。高精度スマホ測量「OPTiM Geo Scan」

しかし、生産性向上を目指す現場にとっては、非効率な方法であることは否めない。

また、よく測量や建設現場で聞かれる声がある。

「TSから杭ナビに移行したものの、精度の面ではやはりTSが上回っており、杭ナビが使い切れていない」というものだ。

精度と効率性、その両方を担保するツールが今、業界で話題になっている。それが、オプティム社が開発する高精度スマホ測量「OPTiM Geo Scan」だ。

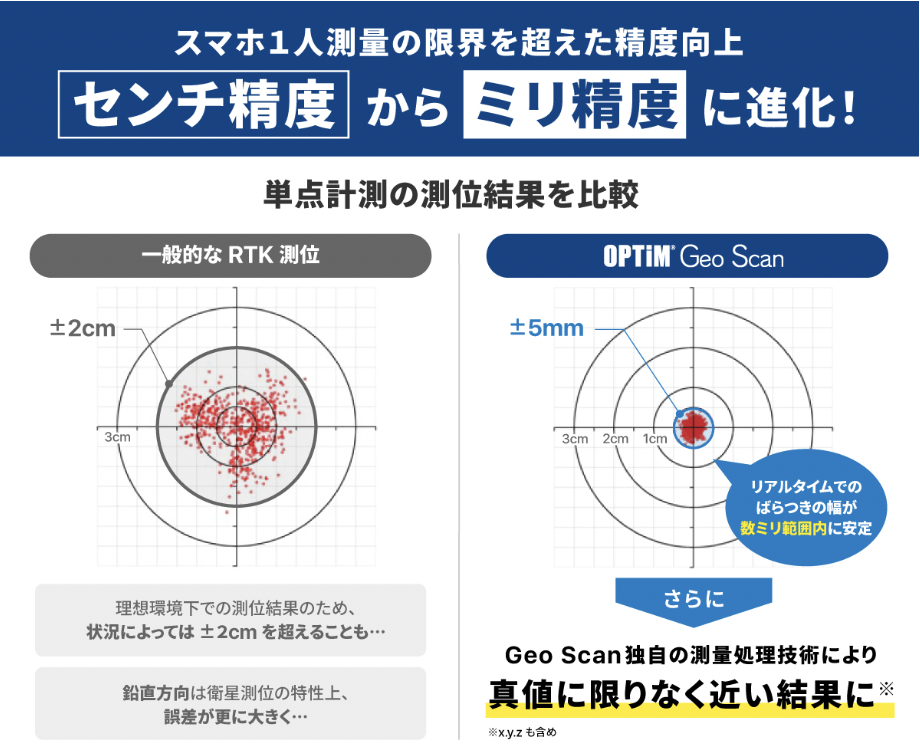

Geo Scanは2026年3月、独自の測量データ処理技術により、リアルタイム測位データのバラツキを数ミリ以内に収束させ、水平・鉛直方向ともにミリメートル級精度を実現した。

一般的なRTK-GNSS測位がプラスマイナス2cm程度のセンチメートル級精度に留まり、特に鉛直方向では誤差が大きくなる傾向があった中、スマートフォンによる測量がミリメートル級に近づいたのだ。


ミリメートル級精度への進化により、構造物の墨出しや施工用の基準点の位置出しまで対応可能になっている。

数百万円クラスのトータルステーションが必要だった測量作業の一部が、スマートフォンとRTK-GNSS受信機の組み合わせで実現できる時代が、ついにやってきたのだ。

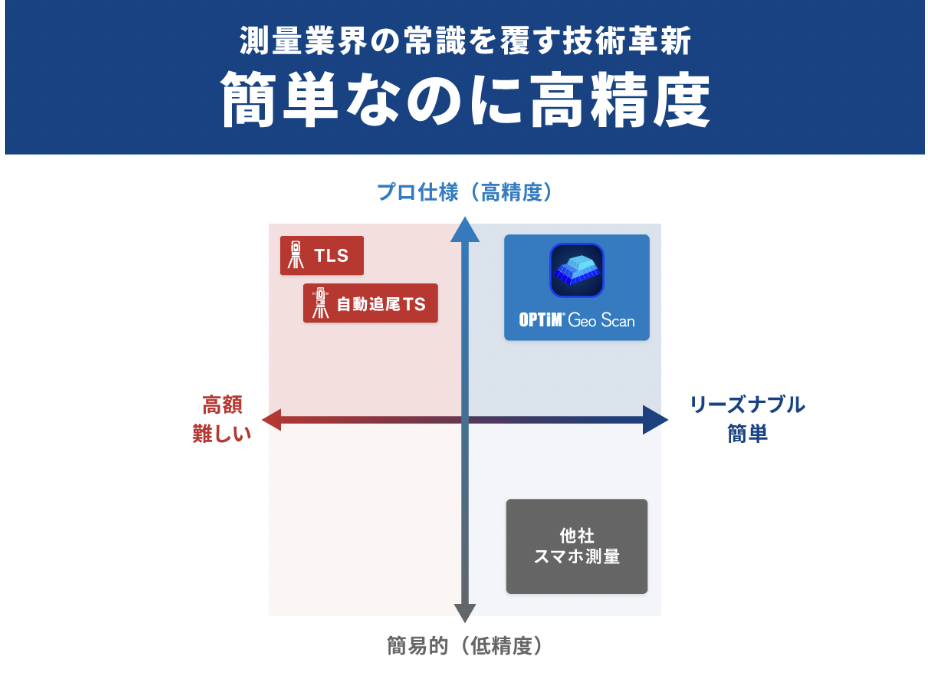

特筆すべきは、Geo Scanが切り拓いた「低価格で高精度」という新しいポジショニングである。

スマートフォンを持って現場を歩きながら、設計位置を確認したり、ちょっとした位置出しをその場で行ったりすることが可能になる。

専門的な測量経験を要さずに高精度測位ができることで、人手不足が深刻化する建設業界において、大幅な省力化が期待される。

すべての測量作業がスマホに置き換わるわけではないが、現場の位置確認や墨出しなどでは、こうした手軽なツールが活躍する場面は一気に増えていくと考えられる。
