測量野帳とは？〜 レベル・トランシット・スケッチの違いと使い方を解説！〜【2026年】

土木・建設現場や測量現場で、長く使われてきた道具の一つが「野帳（やちょう）」である。



現在では電子的に観測データを記録する方法も普及しているが、紙の野帳には、現場で気づいたことをその場で自由に書き留められるという強みがある。

今回は、そんな測量野帳の基本的な使い方から、「レベル」「トランシット」「スケッチ」という3種類の違い、さらに紙の野帳と電子的な記録方法の違いまで解説する。

測量野帳とは？なぜ小さく、表紙が硬いの？

「野帳」という名前からも分かるように、もともとは屋外での作業を想定した記録用具である。

現在広く知られているコクヨの「測量野帳」は1959年に測量業務の現場の声を反映して開発された。1949年に測量法が制定され、測量業務のニーズが増えていた時代である。

その特徴は、現在もほとんど変わっていない。一つは、作業着のポケットなどに入れて持ち運びやすいコンパクトなサイズである。

もう一つが、特徴的な硬い表紙だ。

これは単に丈夫にするためだけではない。屋外で机や筆記台がない場所でも、立ったまま片手に持って筆記しやすくするための仕様である。

一般的なノートと比べると、縦長で厚みも薄い。この形状によって、測量中にポケットから取り出して、その場ですぐに数値やメモを書き込める。

なお、現在の測量野帳には、耐水性のある合成紙を使ったタイプもある。雨や水濡れなどの可能性がある屋外作業でも使いやすいよう、用途に応じた製品が用意されている。

長年にわたって測量・建設現場で使われてきたのは、こうした「現場で書く」ことを前提にした設計に理由があるのだ。

測量野帳は3種類。レベル・トランシット・スケッチの違い

コクヨの代表的な測量野帳には、「LEVEL（レベル）」「TRANSIT（トランシット）」「SKETCH（スケッチ）」の3タイプがある。

それぞれ中紙の罫線が異なり、想定される測量方法に合わせて使いやすいよう設計されている。

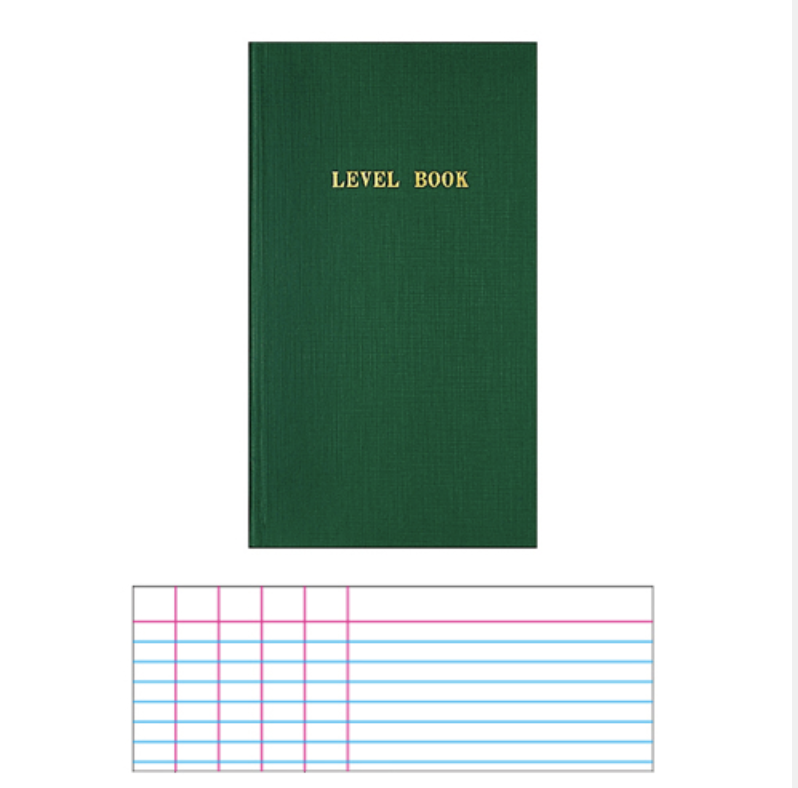

レベル（LEVEL）

「LEVEL」は、水準測量などで得られる高低差や標高に関する数値を記録しやすいフォーマットである。
一般的なタイプでは横罫22行が入り、測量データを整理しながら記録できる。見開きの反対側は、メモや図解などに使いやすい構成になっている。

水準測量では、後視、前視、器械高、地盤高など、測点ごとに複数の数値を記録する。そのため、あらかじめ罫線が設けられた「LEVEL」は、こうした記録を整理しやすいタイプといえる。

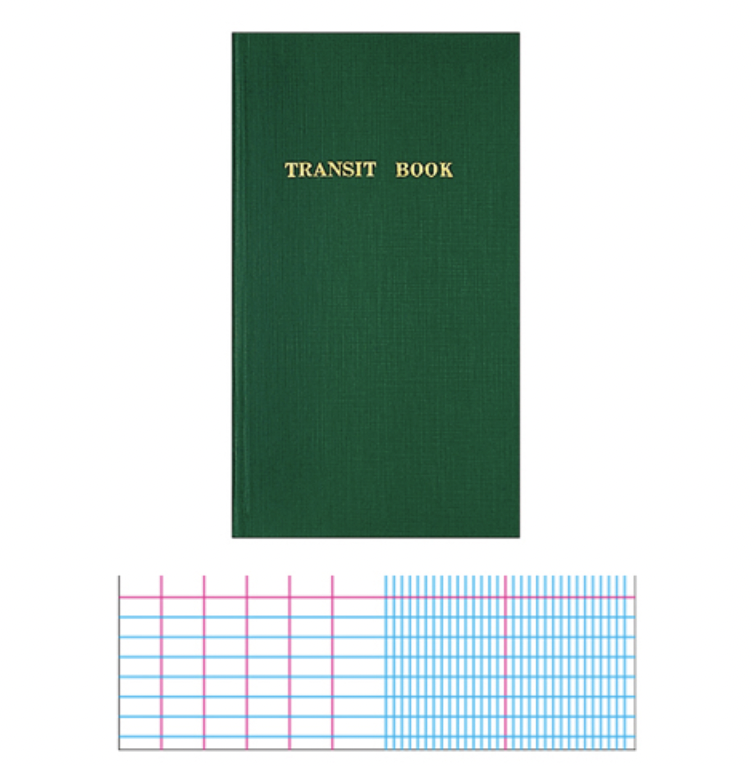

トランシット（TRANSIT）

「TRANSIT」は、角度や距離などを記録しやすいフォーマットである。

横罫20行のタイプがあり、トランシットを使った測量などで、距離や角度のデータを整理する際に使いやすいよう設計されている。
ただし、実際の現場では測量方法や作業者の好みに応じて使い分けられるため、「この測量では必ずこの野帳を使う」と決まっているわけではない。

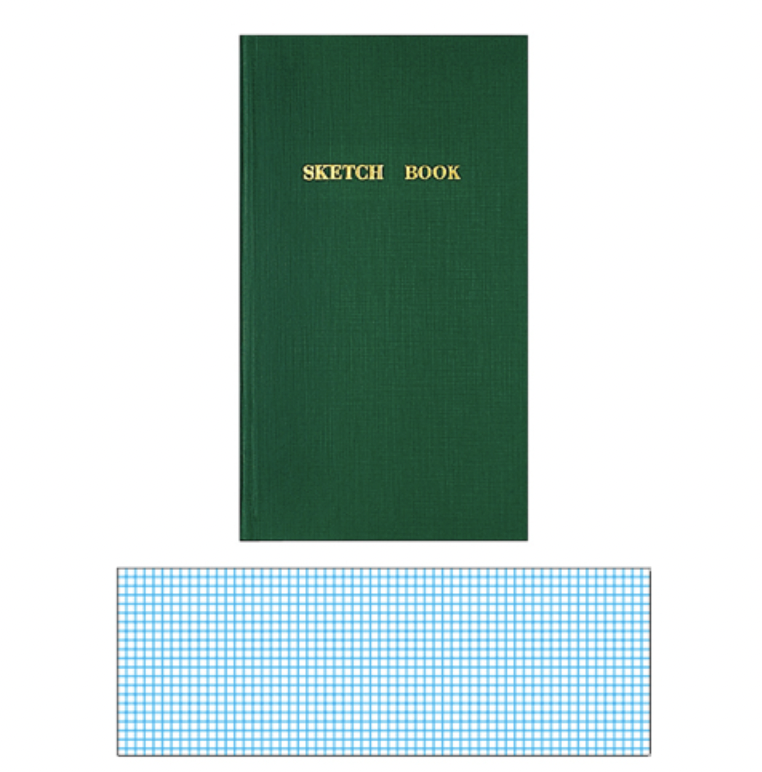

スケッチ（SKETCH）

「SKETCH」は、3mm方眼のタイプである。

細かな方眼が入っているため、現況のスケッチや構造物の形状、測点同士の位置関係などを自由に書き込みやすい。

測量だけでなく、建設現場でのメモや図解、フィールドワークなどにも使いやすいのが特徴だ。

野帳には何を書く？基本的な記録方法

野帳を使うときは、測量した数値だけを書けばよいわけではない。

後から記録を見返したときに、「いつ、どこで、誰が、どのような条件で測ったのか」が分かるようにしておくことが重要である。

基本的には、次のような情報を記録する。

① 日付・場所・作業者を記録する

まず、測量を行った日付や時間、現場名、場所、作業者や担当チームなどを記録する。

同じ現場で複数回測量する場合でも、いつの記録なのかが分かるようにしておくことが重要だ。

② 基準点・測点を記録する

次に、測量の基準となる点を確認し、測点に番号を付けて記録していく。

たとえば、既知の標高を持つ基準点であるベンチマーク（BM）を記録し、その基準をもとに測量する各地点の測点番号を整理する。

測点番号を明確にしておけば、後から図面や電子データと照合するときにも役立つ。

③ 測定データを記録する

測量方法に応じて、必要な測定値を記録する。

たとえば……

• 距離
• 水平角
• 鉛直角
• 高低差
• 標高

などである。水準測量であれば後視・前視など、使用する測量方法に応じて必要な項目を整理する。


トランシット測量の場合は以下。左側には距離を記入。右側は角度の数値を記入しやすいようなレイアウトとなっている。

④ 現場の状況や注意点を記録する

野帳の重要な役割は、数値だけでは残せない情報を記録することにもある。

たとえば……

• 天候
• 地盤の状態
• 測定場所の状況
• 構造物の状態
• 測量時の注意事項
• 立会時の状況
• 測定対象の位置関係

などである。

必要に応じて、簡単なスケッチや図も書き込むようにしよう。

こうした情報を残しておけば、後から測量データを整理するときに、数値だけでは分からない現場の状況を確認できる。

野帳を書くときに気をつけたいこと

野帳は単なる「自分用のメモ」ではない。

後から自分自身が見返すだけでなく、別の担当者が確認したり、データ整理の際に参照したりする可能性もある。

そのため、時間が経ってから見ても意味が分かる記録にすることが重要である。

特に意識したいのが、次のポイントだ。

測定したら、その場ですぐに記録する

測定値を頭の中に残しておいて、後からまとめて記入するのは避けたい。

測定した値は、できるだけその場で記録する。

測点番号と数値を対応させる

どの数値が、どの測点のものなのか分からなくならないようにする。

略号は意味が分かるようにする

自分だけが理解できる略号を多用すると、後から見返したときに意味が分からなくなる可能性がある。

数値だけでなく現場の状況も残す

測量時に気になったことや、通常と異なる状況があれば、数値と一緒に記録しておく。

「紙の野帳」と「電子野帳」はどう使い分ける？

ここまで紙の野帳について説明してきたが、測量現場の記録方法は紙だけではない。

現在は、トータルステーションやGNSS測量機などと接続し、観測データを電子的に記録する電子野帳やデータコレクタも使われている。

電子的に記録する大きなメリットは、観測した数値をその場でデータとして保存できることだ。

紙の野帳に書き写して、さらに事務所へ戻ってからCADや測量ソフトへ入力する、といった転記作業を減らせる。

データ形式によっては、そのまま後工程の計算や図面作成に利用できるため、入力ミスや転記作業の削減にもつながる。

では、紙の野帳は不要になったのだろうか。必ずしもそうとはいえない。

数値化された観測データは電子的に記録し、現場の状況や気づいたこと、簡単なスケッチなどは紙に残す。

このように、紙とデジタルを使い分ける方法も考えられる。

紙の野帳には、測量機器では記録しにくい「現場の文脈」を自由に残せるという強みがあるからだ。

一方で、測量した数値を記録し、計算し、図面化し、関係者と共有するという一連の作業については、デジタル化による効率化が期待できる。

そして現在では、こうした「記録のデジタル化」だけでなく、測量そのものをスマートフォンで行う選択肢も登場している。

紙の野帳からデジタルへ。高精度スマホ測量「OPTiM Geo Scan」とは？

紙の野帳には、現場の情報を自由に残せるという大きなメリットがある。

一方で、測量した数値を紙に記録し、その後にCADや測量ソフトへ入力する場合には、転記や計算などの工程が発生する。

そこで選択肢となるのが、測量そのものをデジタル化するスマートフォン測量である。その一つが、オプティムの高精度スマホ測量「OPTiM Geo Scan」だ。

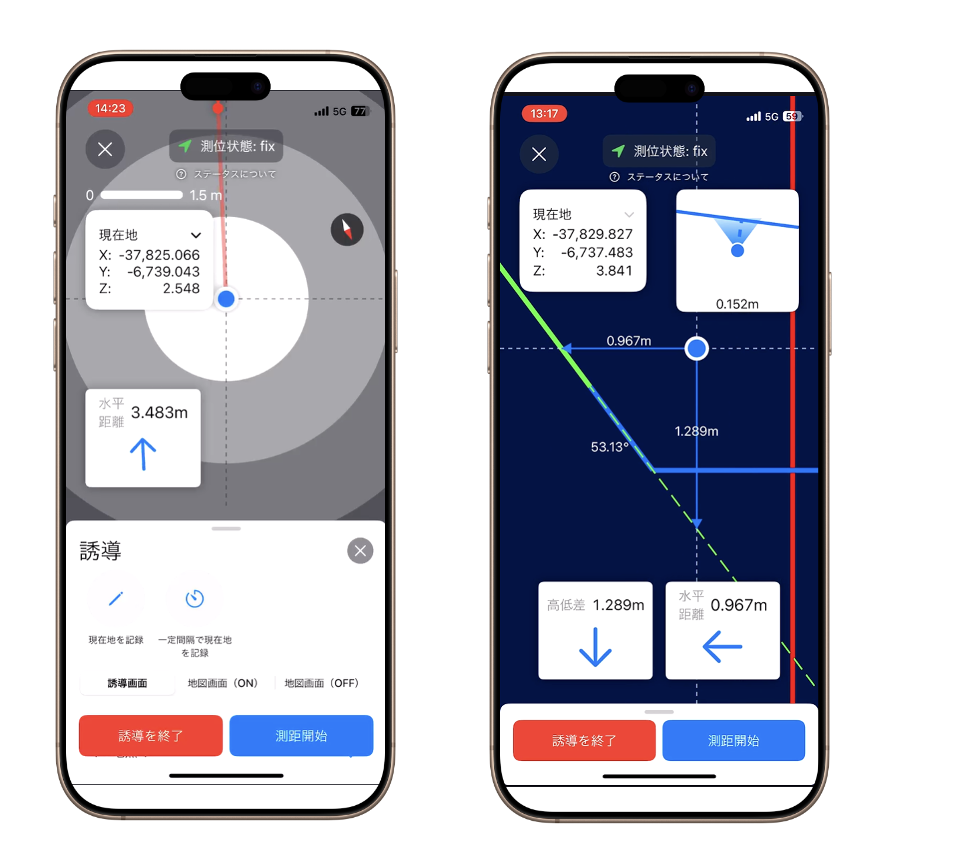

Geo Scanは、LiDARセンサーを搭載したiPhone ProとGNSSレシーバーから取得した位置情報を組み合わせ、測量対象の3次元データを取得するスマホ測量アプリである。

現場で対象をスキャンし、GNSSレシーバーの位置情報と測量データを紐づけることで測量データを取得できる。


取得したデータはクラウドへアップロードして確認できるほか、「Geo Design」機能を利用すれば、点群や座標を地図上に表示し、平面図や縦断・横断形状の作成などにも活用できる。


つまり、紙の野帳に記録してから後工程へデータを渡すという流れだけでなく、測量・データ化・共有・図化までをデジタルでつなげるという考え方である。

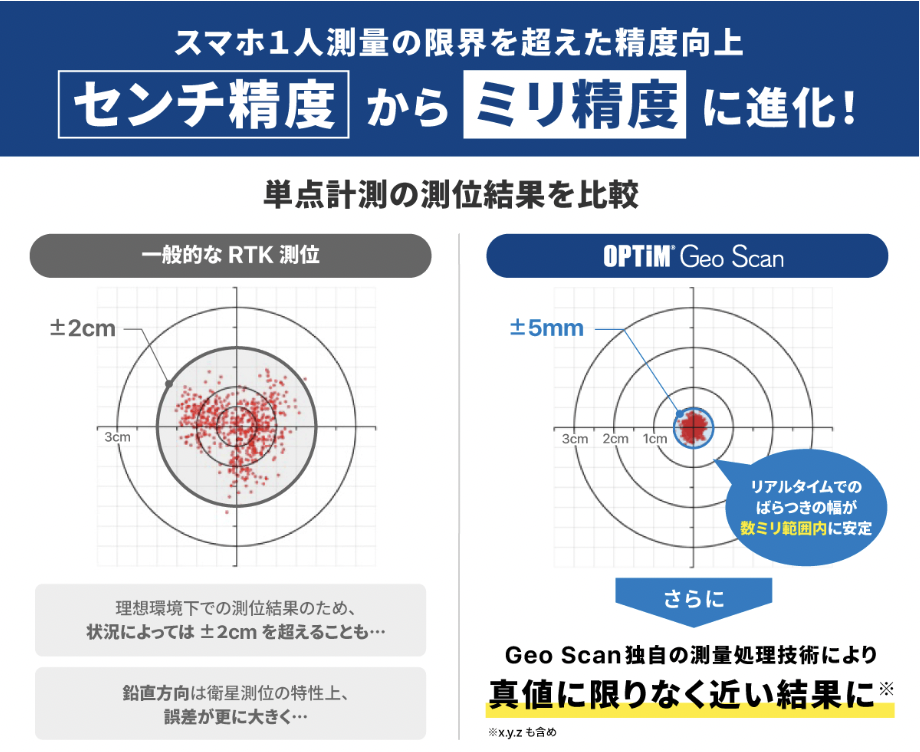

単点計測では「ミリ単位」の精度を実現！

Geo Scanについて、現在特に注目されているのが単点計測の精度だ。

オプティムは2026年にGeo Scanの単点計測についてミリ単位の測位精度を実現したと発表した。


同社の発表によると、一般的なRTK測位では理想的な環境でも±2cm程度の精度とされるのに対し、Geo Scanでは独自の測量処理技術によってリアルタイム測位データのばらつきを数ミリの範囲に収束させ、水平・鉛直方向ともにミリ単位の精度を実現したという。


この技術により、オプティムは、従来は自動追尾トータルステーションなどで行っていた構造物の位置出しや墨出し、施工用基準点の位置出し・復旧などへの活用が可能になったとしている。
