【ワンマン測量】とは?自動追尾TS・杭ナビ・GNSS・スマホ測量の違いと選び方を解説!
測量作業の省人化を図る方法として、土木・建設、インフラの現場で導入が進んでいる「ワンマン測量」。
本記事では、1人で測量できる仕組みから、自動追尾型TS・GNSS測量・スマホ測量の違い、現場に合った選び方までを整理していく。
自動追尾型のトータルステーション(TS)、GNSS測量機、スマートフォンを使った測量など、実現する方法は複数ある。
(画像:国土地理院webサイトより 引用)
一般的なTSによる測量では、器械を覗いて操作する人と、測りたい地点でプリズムを持つ人の2人が必要になる。
器械側の人がプリズムの方向へ望遠鏡を向け、声を掛け合いながら位置を調整していくためだ。
ワンマン測量を可能にしている仕組みは、大きく2つある。
1つ目は、自動追尾型TSが備える自動追尾機能だ。通常のTSは基本的に人が望遠鏡を覗いてプリズムに合わせる必要がある。
これに対し、杭ナビをはじめとする自動追尾型TSは、モーターで本体が旋回し、移動するプリズムを自動で追いかけ続ける。
さらに手元の端末から遠隔で操作できるため、器械側に人を配置しなくても測量が進められるようになった。
なお、TSにはプリズムの中心を自動で捉える「自動視準」機能だけを備えた機種もある。
ただし、自動視準はプリズムの移動には追従しないため、ワンマン測量では自動追尾機能を備えた機種を使うのが一般的だ。
2つ目は衛星測位(GNSS)である。
受信機を持って測りたい地点に立てば位置が求まるため、器械と測点の間で視準を合わせる作業そのものがない。
ワンマン測量の解説でよく登場する「後方交会」は、1人で測れる理由というより、器械をどこに据えるかに関わる「方法」の話だ。
自動追尾型TSの設置には、座標の分かっている既知点の上に据える方法と、任意の場所に据えて既知点を観測し、器械の位置を求める後方交会がある。
後方交会を使えば、現場の状況に合わせて見通しのよい場所に器械を置けるため、ワンマン測量の機動力を高められる。
ワンマン測量が注目されている背景には、建設業界の人手不足や、現場の生産性向上に対するニーズがある。
国土交通省が推進するi-Constructionなど、建設現場のICT活用が広がるなかで、測量作業についても省人化や効率化が求められている。
測量作業を1人で行えるようになれば、作業者の確保や日程調整がしやすくなるほか、測量に必要な人員をほかの作業へ配置できる可能性もある。
また、測量機器やアプリの操作性が向上し、現場の状況に合わせて使える製品が増えていることも、ワンマン測量の普及を後押ししている。
3つの方法について、仕組みと得意な場面を一覧にすると次のとおりだ。
自動追尾型TSは、ワンマン測量を支えてきた代表的な機器である。
光でプリズムまでの距離と角度を測るため、ミリ単位の精度が求められる構造物の位置出しや出来形計測に対応できる。
器械とプリズムの見通しさえ確保できれば、高架下や建物の際、トンネル内など、上空が開けていない場所でも使えるのが強みだ。
自動追尾型TSには、観測から位置出しまで幅広い測量作業に対応する汎用機と、特定の作業に機能を絞り込んだ機種がある。後者の代表格がトプコンの杭ナビだ。
同社が「レイアウトナビゲーター」として展開する製品で、杭打ちや墨出しといった位置出し作業に機能を絞り込んでいる。
電源を入れるだけで本体が自動で整準を行い、スマートフォンやタブレットの誘導画面を見ながら目標の位置まで移動できる。
「誰でも簡単に、1人で」位置出しができるよう設計されており、土木の杭打ちから建築の墨出しまで広く使われている。
1回の設置で測れる範囲は、LN-100が器械から半径100m、LN-150やLN-160が半径130mである。
GNSS測量は、人工衛星からの信号を使って位置を求める方法だ。
現場で使われるRTK方式では、補正情報を利用することでセンチメートル級の精度が得られる。

器械を据える必要がなく、器械と測点の見通しも関係しないため、起伏のある広い屋外でも移動しながら測れる。
一方で、衛星からの信号を受信できる上空視界が必要になる。
スマホ測量は、スマートフォンに搭載されたLiDARやカメラ、外付けのGNSSレシーバーなどを使って計測する方法である。
専用の測量機器に比べて導入しやすく、3次元の点群データを手軽に取得できることから、小規模土工の現況測量や出来形管理で活用が広がっている。
精度や対応できる作業は製品によって異なり、近年は位置出しに対応する製品も登場している。
ワンマン測量を導入することで、主に次のようなメリットが期待できる。
ワンマン測量の大きなメリットは、測量作業に必要な人員を減らせることだ。
従来のTS測量では、機器側の操作担当者とプリズムを持つ作業者の2人で行うケースがあった。

自動追尾型TSやGNSS測量機器、スマホ測量などを活用すれば、作業者が現場を移動しながら1人で測量を進められる場合がある。
作業内容によっては、従来2人で行っていた測量を1人で実施できるため、人員配置の最適化や人件費の抑制につながる。
複数人で測量を行う場合、機器側と測定地点側で声を掛け合いながら位置を調整することがある。
ワンマン測量では、作業者自身が測定点まで移動し、手元の端末や画面を確認しながら作業できる。
作業者同士の声掛けや位置調整にかかる時間を減らし測量をスムーズに進められる。
特に、重機の稼働音が大きい現場や、作業地点が離れている現場では、連絡の手間を減らせることがメリットとなる。
使用する機器や測量方法によっては、機器の設置や測定点への移動、データの確認などを効率化できる。
例えば、自動追尾型TSでは、プリズムを自動で視準・追尾することで、機器側に作業者を配置せずに測量を進められる。
杭ナビのように位置出しや杭打ちを効率化する機器では、誘導画面を見ながら測定したい位置へ移動できる。
また、スマートフォンを活用した測量では、現場で計測データを確認しながら作業を進められるものもある。
ワンマン測量に対応する機器のなかには、測定した座標データや点群データを保存・共有できるものもある。
取得したデータを施工管理や出来形管理、3次元設計データなどと連携させることで、測量後の業務にも活用できる。
単に測量を1人で行えるようにするだけでなく、データの取得から施工管理までを効率化できる点も、ICTを活用したワンマン測量の特徴だ。
3つの方法は、どれか1つが優れているというものではない。
作業内容と現場条件によって適した方法が変わる。
選ぶ際の軸は、「何を測るか」と「どんな場所で測るか」の2つである。
構造物の位置出しや建築の墨出しなど、ミリ単位の精度が必要で、器械との見通しを確保できる現場では、自動追尾型TSが適している。
なかでも杭打ちや墨出しが中心であれば、位置出しに特化した杭ナビが使いやすい。
屋内や高架下、建物の際など上空が開けていない場所でも同様だ。
起伏や障害物で見通しをとりにくい広い屋外や、器械の据え替えが多くなる現場では、GNSS測量やGNSSを使うスマホ測量が候補になる。
地形を面的に把握したい場合は、点群を取得できるスマホ測量が向いているだろう。
実際の現場では、基準点はTSで管理し、日々の位置出しや現況の確認は別の方法で行うといった組み合わせも有効だ。。
自動追尾型TSTSを使用する場合、測量精度を確保するために、基準点の座標や器械の設置方法を適切に設定する必要がある。
例えば、後方交会法を利用する場合は、既知点の座標をもとに器械点の位置を算出する。
既知点の数や配置、観測距離、夾角などの条件が測定精度に影響するため、使用する機器やソフトウェア、適用する測量基準に沿って設置計画を立てることが大切だ。
また、現場で測量を始める前には、機器の点検や整準、既知点との照合などを行い、正しく測定できる状態であることを確認したい。
自動追尾型TSでは、器械とプリズムの間の見通しが確保されていることが前提になる。
建物や重機、資材で視線が遮られると追尾が途切れるため、工程も踏まえて設置場所を決めておきたい。
機器ごとに測定できる距離も決まっているので、広い現場では設置位置と据え替えの回数をあらかじめ計画しておくとよい。
自動追尾型TSで精度を確保するには、基準点の座標と器械の設置方法を適切に設定する必要がある。
後方交会を使う場合は、既知点の数や配置、観測距離、夾角などが精度に影響する。
作業前には、機器の点検や既知点との照合を行い、正しく測れる状態であることを確認しておきたい。
GNSSを使う方法では、衛星からの信号を受信できる環境が欠かせない。
高い建物や樹木の近く、橋梁の下、トンネル内などでは、信号が遮られたり反射したりして、精度に影響が出る場合がある。
補正情報を受け取るための通信環境も、あわせて確認が必要だ。
測量を1人でできることと、現場の安全管理を1人で完結できることは別である。
車両や重機が稼働する場所、道路上、高所などでは、周囲の安全確認や誘導員の配置が必要になることもある。
作業内容とリスクに応じて、無理のない体制を組みたい。
スマホ測量の中で、3次元計測はもちろん単点測位や位置出しにも対応しているのが、オプティムの高精度スマホ測量「OPTiM Geo Scan」だ。

2021年5月にリリースされた測量アプリで、LiDARを搭載したiPhone ProとGNSSレシーバーを組み合わせて使う。平面直角座標系に対応しており、公共座標でのデータ取得も可能だ。
2026年3月、Geo Scanは単点計測でミリ単位の測位精度を実現した。

オプティムによれば、独自の測量処理技術でリアルタイム測位データのばらつきを数ミリの範囲に収束させたもので、一般的なRTK測位の±2cmに対して±5mmという値が示されている。
これにより、構造物の位置出しや墨出し、施工用基準点の復旧にも活用の幅が広がった(なお、測定精度は環境条件やオペレーションによって変動する場合があるとされている)
NETISには「QS-210050-VE」として登録されており、最高評価の「VE」も獲得している。

スマホ測量の手軽さを担保しながら、精度面でも「ミリ単位」を叶えるという、今、現場のプロフェッショナルが使う業務ツールとして、注目を集めているのだ。
本記事では、1人で測量できる仕組みから、自動追尾型TS・GNSS測量・スマホ測量の違い、現場に合った選び方までを整理していく。
そもそもワンマン測量とは?
自動追尾型のトータルステーション(TS)、GNSS測量機、スマートフォンを使った測量など、実現する方法は複数ある。
(画像:国土地理院webサイトより 引用)従来の測量は2人1組が基本だった
一般的なTSによる測量では、器械を覗いて操作する人と、測りたい地点でプリズムを持つ人の2人が必要になる。
器械側の人がプリズムの方向へ望遠鏡を向け、声を掛け合いながら位置を調整していくためだ。
1人で測量できる理由は「自動追尾」と「衛星測位」
ワンマン測量を可能にしている仕組みは、大きく2つある。
1つ目は、自動追尾型TSが備える自動追尾機能だ。通常のTSは基本的に人が望遠鏡を覗いてプリズムに合わせる必要がある。
これに対し、杭ナビをはじめとする自動追尾型TSは、モーターで本体が旋回し、移動するプリズムを自動で追いかけ続ける。
さらに手元の端末から遠隔で操作できるため、器械側に人を配置しなくても測量が進められるようになった。
なお、TSにはプリズムの中心を自動で捉える「自動視準」機能だけを備えた機種もある。
ただし、自動視準はプリズムの移動には追従しないため、ワンマン測量では自動追尾機能を備えた機種を使うのが一般的だ。
2つ目は衛星測位(GNSS)である。
受信機を持って測りたい地点に立てば位置が求まるため、器械と測点の間で視準を合わせる作業そのものがない。
「後方交会」は器械の据え方の話
ワンマン測量の解説でよく登場する「後方交会」は、1人で測れる理由というより、器械をどこに据えるかに関わる「方法」の話だ。
自動追尾型TSの設置には、座標の分かっている既知点の上に据える方法と、任意の場所に据えて既知点を観測し、器械の位置を求める後方交会がある。
後方交会を使えば、現場の状況に合わせて見通しのよい場所に器械を置けるため、ワンマン測量の機動力を高められる。
- 交会法の詳細は「測量における交会法とは?」の記事で解説
ワンマン測量が注目される背景
ワンマン測量が注目されている背景には、建設業界の人手不足や、現場の生産性向上に対するニーズがある。
国土交通省が推進するi-Constructionなど、建設現場のICT活用が広がるなかで、測量作業についても省人化や効率化が求められている。
測量作業を1人で行えるようになれば、作業者の確保や日程調整がしやすくなるほか、測量に必要な人員をほかの作業へ配置できる可能性もある。
また、測量機器やアプリの操作性が向上し、現場の状況に合わせて使える製品が増えていることも、ワンマン測量の普及を後押ししている。
ワンマン測量の3つの方法。自動追尾TS・GNSS・スマホ測量の違い
3つの方法について、仕組みと得意な場面を一覧にすると次のとおりだ。
| 方法 | 1人でできる仕組み | 得意な作業・現場 | 事前に確認したいこと |
| 自動追尾型TS(杭ナビなど) | プリズムを自動で追尾し、手元の端末で操作する | 構造物の位置出し、杭打ち、墨出し、出来形計測など。上空が開けていない場所でも使える | 器械とプリズムの視通、測定範囲、器械設置、基準点 |
| GNSS測量(RTK) | 受信機で衛星測位を行う。器械の据え付けがいらない | 見通しのとりにくい広い屋外での現況測量や位置出し | 上空視界、補正情報の通信環境、求める精度 |
| スマホ測量 | スマートフォンのLiDARやGNSSレシーバーで計測する | 小規模土工の現況・出来形、点群の取得。製品によっては位置出しも | 対応機種、製品ごとの精度、上空視界 |
自動追尾型トータルステーション(TS)
自動追尾型TSは、ワンマン測量を支えてきた代表的な機器である。
光でプリズムまでの距離と角度を測るため、ミリ単位の精度が求められる構造物の位置出しや出来形計測に対応できる。
器械とプリズムの見通しさえ確保できれば、高架下や建物の際、トンネル内など、上空が開けていない場所でも使えるのが強みだ。
自動追尾型TSには、観測から位置出しまで幅広い測量作業に対応する汎用機と、特定の作業に機能を絞り込んだ機種がある。後者の代表格がトプコンの杭ナビだ。
同社が「レイアウトナビゲーター」として展開する製品で、杭打ちや墨出しといった位置出し作業に機能を絞り込んでいる。
電源を入れるだけで本体が自動で整準を行い、スマートフォンやタブレットの誘導画面を見ながら目標の位置まで移動できる。
「誰でも簡単に、1人で」位置出しができるよう設計されており、土木の杭打ちから建築の墨出しまで広く使われている。
1回の設置で測れる範囲は、LN-100が器械から半径100m、LN-150やLN-160が半径130mである。
- 具体的な使い方は「杭ナビでの『杭打ち(位置出し)』のやり方を解説!」で紹介
GNSS測量
GNSS測量は、人工衛星からの信号を使って位置を求める方法だ。
現場で使われるRTK方式では、補正情報を利用することでセンチメートル級の精度が得られる。

器械を据える必要がなく、器械と測点の見通しも関係しないため、起伏のある広い屋外でも移動しながら測れる。
一方で、衛星からの信号を受信できる上空視界が必要になる。
スマホ測量
スマホ測量は、スマートフォンに搭載されたLiDARやカメラ、外付けのGNSSレシーバーなどを使って計測する方法である。
専用の測量機器に比べて導入しやすく、3次元の点群データを手軽に取得できることから、小規模土工の現況測量や出来形管理で活用が広がっている。
精度や対応できる作業は製品によって異なり、近年は位置出しに対応する製品も登場している。
ワンマン測量のメリット
ワンマン測量を導入することで、主に次のようなメリットが期待できる。
1. 測量に必要な人員を削減できる
ワンマン測量の大きなメリットは、測量作業に必要な人員を減らせることだ。
従来のTS測量では、機器側の操作担当者とプリズムを持つ作業者の2人で行うケースがあった。

自動追尾型TSやGNSS測量機器、スマホ測量などを活用すれば、作業者が現場を移動しながら1人で測量を進められる場合がある。
作業内容によっては、従来2人で行っていた測量を1人で実施できるため、人員配置の最適化や人件費の抑制につながる。
2. 作業者同士の連絡や位置調整がスムーズになる
複数人で測量を行う場合、機器側と測定地点側で声を掛け合いながら位置を調整することがある。
ワンマン測量では、作業者自身が測定点まで移動し、手元の端末や画面を確認しながら作業できる。
作業者同士の声掛けや位置調整にかかる時間を減らし測量をスムーズに進められる。
特に、重機の稼働音が大きい現場や、作業地点が離れている現場では、連絡の手間を減らせることがメリットとなる。
3. 測量作業の段取りを効率化できる
使用する機器や測量方法によっては、機器の設置や測定点への移動、データの確認などを効率化できる。
例えば、自動追尾型TSでは、プリズムを自動で視準・追尾することで、機器側に作業者を配置せずに測量を進められる。
杭ナビのように位置出しや杭打ちを効率化する機器では、誘導画面を見ながら測定したい位置へ移動できる。
また、スマートフォンを活用した測量では、現場で計測データを確認しながら作業を進められるものもある。
4. 測量データを活用した施工管理につなげやすい
ワンマン測量に対応する機器のなかには、測定した座標データや点群データを保存・共有できるものもある。
取得したデータを施工管理や出来形管理、3次元設計データなどと連携させることで、測量後の業務にも活用できる。
単に測量を1人で行えるようにするだけでなく、データの取得から施工管理までを効率化できる点も、ICTを活用したワンマン測量の特徴だ。
現場に合った選び方と、ワンマン測量実施前の確認ポイント
3つの方法は、どれか1つが優れているというものではない。
作業内容と現場条件によって適した方法が変わる。
作業内容と現場条件から選ぶ
選ぶ際の軸は、「何を測るか」と「どんな場所で測るか」の2つである。
構造物の位置出しや建築の墨出しなど、ミリ単位の精度が必要で、器械との見通しを確保できる現場では、自動追尾型TSが適している。
なかでも杭打ちや墨出しが中心であれば、位置出しに特化した杭ナビが使いやすい。
屋内や高架下、建物の際など上空が開けていない場所でも同様だ。
起伏や障害物で見通しをとりにくい広い屋外や、器械の据え替えが多くなる現場では、GNSS測量やGNSSを使うスマホ測量が候補になる。
地形を面的に把握したい場合は、点群を取得できるスマホ測量が向いているだろう。
実際の現場では、基準点はTSで管理し、日々の位置出しや現況の確認は別の方法で行うといった組み合わせも有効だ。。
基準点の配置や器械設置の条件を確認する
自動追尾型TSTSを使用する場合、測量精度を確保するために、基準点の座標や器械の設置方法を適切に設定する必要がある。
例えば、後方交会法を利用する場合は、既知点の座標をもとに器械点の位置を算出する。
既知点の数や配置、観測距離、夾角などの条件が測定精度に影響するため、使用する機器やソフトウェア、適用する測量基準に沿って設置計画を立てることが大切だ。
また、現場で測量を始める前には、機器の点検や整準、既知点との照合などを行い、正しく測定できる状態であることを確認したい。
確認ポイント1:視通と測定範囲
自動追尾型TSでは、器械とプリズムの間の見通しが確保されていることが前提になる。
建物や重機、資材で視線が遮られると追尾が途切れるため、工程も踏まえて設置場所を決めておきたい。
機器ごとに測定できる距離も決まっているので、広い現場では設置位置と据え替えの回数をあらかじめ計画しておくとよい。
確認ポイント2:基準点と器械設置
自動追尾型TSで精度を確保するには、基準点の座標と器械の設置方法を適切に設定する必要がある。
後方交会を使う場合は、既知点の数や配置、観測距離、夾角などが精度に影響する。
作業前には、機器の点検や既知点との照合を行い、正しく測れる状態であることを確認しておきたい。
確認ポイント3:衛星の受信環境
GNSSを使う方法では、衛星からの信号を受信できる環境が欠かせない。
高い建物や樹木の近く、橋梁の下、トンネル内などでは、信号が遮られたり反射したりして、精度に影響が出る場合がある。
補正情報を受け取るための通信環境も、あわせて確認が必要だ。
確認ポイント4:安全管理は別に考える
測量を1人でできることと、現場の安全管理を1人で完結できることは別である。
車両や重機が稼働する場所、道路上、高所などでは、周囲の安全確認や誘導員の配置が必要になることもある。
作業内容とリスクに応じて、無理のない体制を組みたい。

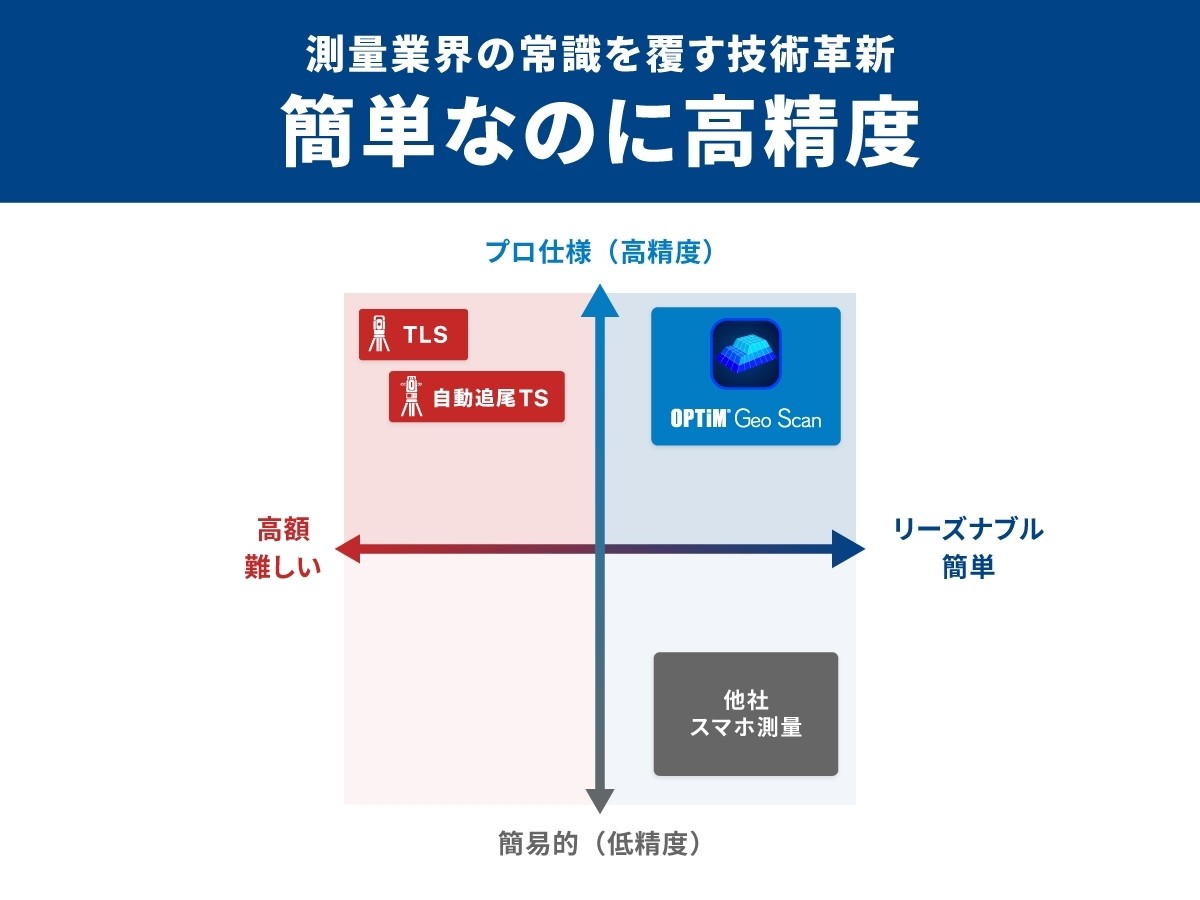

スマホでmm精度の「位置出し」まで可能に!ワンマン測量の新たな選択肢、高精度スマホ測量「Geo Scam」

2021年5月にリリースされた測量アプリで、LiDARを搭載したiPhone ProとGNSSレシーバーを組み合わせて使う。平面直角座標系に対応しており、公共座標でのデータ取得も可能だ。
単点計測でミリ精度、NETISは「VE」
2026年3月、Geo Scanは単点計測でミリ単位の測位精度を実現した。

オプティムによれば、独自の測量処理技術でリアルタイム測位データのばらつきを数ミリの範囲に収束させたもので、一般的なRTK測位の±2cmに対して±5mmという値が示されている。
これにより、構造物の位置出しや墨出し、施工用基準点の復旧にも活用の幅が広がった(なお、測定精度は環境条件やオペレーションによって変動する場合があるとされている)
NETISには「QS-210050-VE」として登録されており、最高評価の「VE」も獲得している。

スマホ測量の手軽さを担保しながら、精度面でも「ミリ単位」を叶えるという、今、現場のプロフェッショナルが使う業務ツールとして、注目を集めているのだ。
