建設現場において「墨出し」という言葉を耳にしたことがあるだろうか。
この作業は建設工事における縁の下の力持ちとして、プロジェクトの成功を左右する極めて重要な技術である。
本記事では、墨出しの概要から最新技術まで、建設業界に従事する方が知っておくべき知識を体系的に解説する。
墨出しとは、建築や土木工事を行う際に、施工図の情報を現場に記す作業のことをいう。その名の通り、墨を使って線や寸法を書き出すことから名付けられた重要な技術である。
現代の建設現場では、設計図という2次元の情報を3次元の実際の現場に正確に移し替える作業として位置づけられている。
この過程で使用される道具は墨に限らず、レーザー機器やチョークなども活用されるが、伝統的に「墨出し」という名称が使われ続けている。
敷地の測量から基礎工事、躯体工事、仕上げ工事、そして配管や電気工事に至るまで、工事の着工から竣工までのあらゆる工程で墨出しは行われているのが現状である。
つまり、墨出しは単発的な作業ではなく、建設プロジェクト全体を通じて継続的に実施される基幹技術だ。
杭工事、山留工事、型枠工事、鉄筋工事、鉄骨工事、PC工事、金物工事、建具工事、内外装工事など、全ての工事において設計図を原寸大に描く仕事として、建設現場のあらゆる工程に関わっている。
建設工事における墨出しの必要性は、工事品質の確保と作業効率の向上という2つの観点から説明できる。
建設工事は特定の材料を施工図どおりの位置に運んで設置するという一連の作業の繰り返しである。
一つの作業を行う度に測量して、施工図から正確な位置情報を抽出していては、工事の進捗に影響が出るばかりでなく、多くのスタッフが参加する工事現場で混乱を招きかねない。

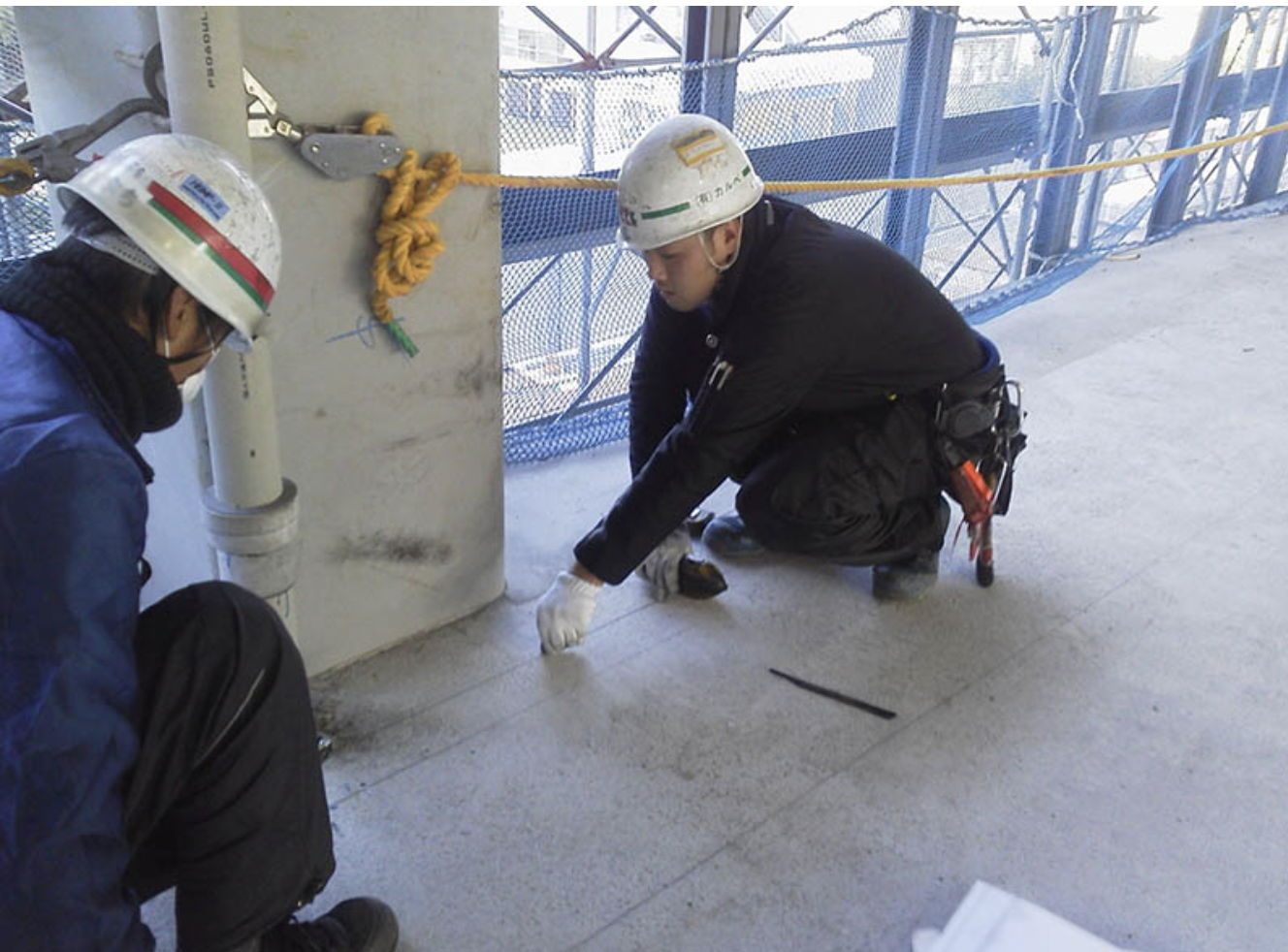

(画像元:http://ibarakisumidashi.com/news/512より)
このため、事前に明確な基準を示しておくことが重要となり、ここで墨出しが威力を発揮する。
墨出しは、すべての工事の指針となるものなので、誤って書かれてしまうと、修正作業が増え、工事の品質に影響を及ぼす。墨出しの精度が、工事の進行や完成度に直結するのである。
墨出しが正確に施されていることで、あらゆるスタッフがどのように作業を進行すべきかを容易に理解し、作業の流れがスムーズになる。修正作業も少なくてすみ、工期の短縮にも寄与する。
現場における情報共有の手段としても重要な役割を果たしており、図面を都度確認する必要がなくなることで、大幅な作業効率向上を実現している。
墨出し作業では、その用途や位置に応じて様々な種類の墨が使い分けられている。建設現場で使用される主要な墨の種類を以下に整理する。
この技術により、直接墨を打てない場所でも正確な位置情報を現場に伝達することが可能となる。
墨出し作業には伝統的な道具から最新のレーザー技術まで、多様な機器が使用されている。
墨出し作業では、高精度な位置出しのために測量機器も併用される。レベルやトランシットといった機器により、正確な高さや角度の測定を行い、それを基に墨出しを実施する。
現代の墨出し技術における最大の革新は、レーザー墨出し器の普及である。現在では、レーザー照射器を使用してレーザー光をあて、その線に沿って墨を出し、建物の柱・壁・天井・床が直角・水平かを確認することもある。
レーザー墨出し器は、レーザー光を壁面や床面・天井に照射して「水平」や「直角」などの施工の基準線を出す機械である。従来の墨つぼでは困難だった長距離での精密な線出しや、一人での作業が可能となった。
レーザー墨出し器の精度は「10mで±1mm」といった形で表記されることが多い。
墨出し器に関しては、精度やスペックの基準を規定する公的第三者機関が存在するわけではなく、そのスペックの表記基準は曖昧なまま各メーカーに委ねられている状況であるため、実際の選定では実績と信頼性を重視することが重要である。
一方で、親墨を引く作業は建物の基準となるため、レーザー墨出し器よりもさらに高い精度が必要とされる場合が多く、測量専門業者による正確な測量技術が重要となる。
このため、繰り返しになるが、親墨を引く作業は墨出し屋さんという専門業者にお願いするのが一般的である。
実際の墨出し作業は、綿密な計画と正確な技術の両方が求められる。
墨出しの基本的な流れは以下の4ステップで構成される。
墨出しの基本は、下の階で引いた線を上の階へそのまま移動させることであり、この際の精度管理が建物全体の品質を決定する。
墨出しは、作業員が2人1組になって行うのが基本。基準線や水平の高さを出すためには、2つ以上の点をつなぐ必要があるためである。
ただし、近年ではレーザー墨出し器を用いることで、1人での作業も可能になっているため、作業効率と精度の両立が図られている。
墨出し作業において最も重要なのは精度の確保である。建物の基準や設備の配置などをあらわす墨が少しずつズレていけば、そのズレが蓄積してしまう。最悪の場合、出来上がった建物が基準を満たせず欠陥品になってしまうリスクがある。
このため、作業中は常に複数回の確認を行い、特に親墨の設定段階では細心の注意を払う必要がある。
墨出し工事の業界での位置づけについて、法的な観点から整理しておく必要がある。
墨出し工事は建設業許可が必要ないとされている。理由としては、墨出し工事が「軽微な工事」に該当するからではなく、そもそも墨出し工事自体が建設業による工事とは認められていないためである。
平成19年に、国より指針が発表され、それ以降、墨出し工事単体では建設業28業種に該当しないという現状がある。これは墨出しが他の工事の前提となる準備作業として位置づけられているためである。
ただし、実際の現場では墨出し専門業者が重要な役割を果たしており、特に大規模な建設プロジェクトでは高度な技術と経験を持つ専門技術者が不可欠となっている。
建設ICT技術の発展に伴い、墨出し技術も大きな変革期を迎えている。BIM(Building Information Modeling)データと連携したレーザー墨出し器の開発や、ドローンを活用した3次元測量技術との組み合わせなど、新たな技術の導入が進んでいる。
従来は熟練技術者の技能に依存していた墨出し作業についても、自動追尾機能付きレーザー墨出し器の登場により、一部の作業では自動化が実現している。これにより、人手不足の解消と精度向上の両立が図られている。
墨出しの歴史は古く、古代エジプトや中国でも既に行われていたとされ、日本でも飛鳥時代に建てられた世界最古の木造建築、法隆寺にも墨出しを行った跡が見つかっているという歴史を持つ墨出し技術だが、現代では品質管理システムとの連携により、トレーサビリティの確保や品質記録の自動化が進んでいる。
墨出しは建設工事における基幹技術として、プロジェクトの品質と効率を決定する重要な役割を担っている。
伝統的な技術から最新のレーザー技術まで、多様な手法を駆使して設計図の情報を現場に正確に移し替える作業は、建設業界の発展を支える重要な技術分野である。
今後は、建設ICTの進展に伴い、より高度で効率的な墨出し技術の開発が期待される。同時に、技術者の育成と品質管理体制の強化により、建設工事全体の品質向上に貢献していくことが重要である。
この作業は建設工事における縁の下の力持ちとして、プロジェクトの成功を左右する極めて重要な技術である。
本記事では、墨出しの概要から最新技術まで、建設業界に従事する方が知っておくべき知識を体系的に解説する。
そもそも墨出しって何?建設現場での役割を理解
墨出しとは、建築や土木工事を行う際に、施工図の情報を現場に記す作業のことをいう。その名の通り、墨を使って線や寸法を書き出すことから名付けられた重要な技術である。
現代の建設現場では、設計図という2次元の情報を3次元の実際の現場に正確に移し替える作業として位置づけられている。
この過程で使用される道具は墨に限らず、レーザー機器やチョークなども活用されるが、伝統的に「墨出し」という名称が使われ続けている。
墨出しが建設現場で果たす役割
敷地の測量から基礎工事、躯体工事、仕上げ工事、そして配管や電気工事に至るまで、工事の着工から竣工までのあらゆる工程で墨出しは行われているのが現状である。
つまり、墨出しは単発的な作業ではなく、建設プロジェクト全体を通じて継続的に実施される基幹技術だ。
杭工事、山留工事、型枠工事、鉄筋工事、鉄骨工事、PC工事、金物工事、建具工事、内外装工事など、全ての工事において設計図を原寸大に描く仕事として、建設現場のあらゆる工程に関わっている。
なぜ墨出しが重要なのか?品質と効率を支える理由
建設工事における墨出しの必要性は、工事品質の確保と作業効率の向上という2つの観点から説明できる。
品質確保が最優先
建設工事は特定の材料を施工図どおりの位置に運んで設置するという一連の作業の繰り返しである。
一つの作業を行う度に測量して、施工図から正確な位置情報を抽出していては、工事の進捗に影響が出るばかりでなく、多くのスタッフが参加する工事現場で混乱を招きかねない。

このため、事前に明確な基準を示しておくことが重要となり、ここで墨出しが威力を発揮する。
墨出しは、すべての工事の指針となるものなので、誤って書かれてしまうと、修正作業が増え、工事の品質に影響を及ぼす。墨出しの精度が、工事の進行や完成度に直結するのである。
作業効率を大幅にアップ
墨出しが正確に施されていることで、あらゆるスタッフがどのように作業を進行すべきかを容易に理解し、作業の流れがスムーズになる。修正作業も少なくてすみ、工期の短縮にも寄与する。
現場における情報共有の手段としても重要な役割を果たしており、図面を都度確認する必要がなくなることで、大幅な作業効率向上を実現している。
現場で使われる墨の種類を覚えよう
墨出し作業では、その用途や位置に応じて様々な種類の墨が使い分けられている。建設現場で使用される主要な墨の種類を以下に整理する。
まず覚えたい基本の墨
- 親墨(おやずみ)
柱や壁の位置を示すために最初に書く墨のこと。施工図に書かれた柱や壁の中心を通る線(通り芯)を親墨とするのが一般的である。建物全体の基準となる重要な墨であり、この精度が建物の品質を大きく左右する。
- 子墨(こずみ)
躯体工事や仕上げ工事で、親墨を基準にして柱、壁、建具、金物などの位置を示す墨のことである。親墨から展開される詳細な位置情報を示す役割を担っている。
方向で変わる墨の呼び方
- 陸墨(ろくずみ)
水平を表す墨のことで、作業現場の基準となる高さを示す。陸墨から上に記す墨を「上がり墨」、下の墨を「下がり墨」という。水平基準として各階の施工において重要な役割を果たす。
- 芯墨(しんずみ)
柱や壁の中心となる位置に示される墨である。建物の構造的な精度を確保するために極めて重要な基準線となっている。
- 地墨(じずみ)
平面の位置や中心位置を示す墨のことで、墨出し作業においては床面や道路面に示す墨のことである。平面的な位置関係を明確にする役割を担う。
- 竪墨(たてずみ)
鉛直方向を示す墨のことで、墨出し作業においては壁心や柱心などの墨のことである。垂直精度の確保に重要な基準となる。
障害物があるときの工夫
- 逃げ墨・返り墨(にげずみ・かえりずみ)
障害物があって墨出しができない場合に、少し離れた場所に、その距離とともに記す印のこと。「寄り墨」または「返り墨」ともいい、ヨリ1000(1メートル)、500返り(50センチ)などの形で示される。
この技術により、直接墨を打てない場所でも正確な位置情報を現場に伝達することが可能となる。
墨つぼからレーザーまで。墨出し道具の進化
墨出し作業には伝統的な道具から最新のレーザー技術まで、多様な機器が使用されている。
昔ながらの墨出し道具
- 墨つぼ

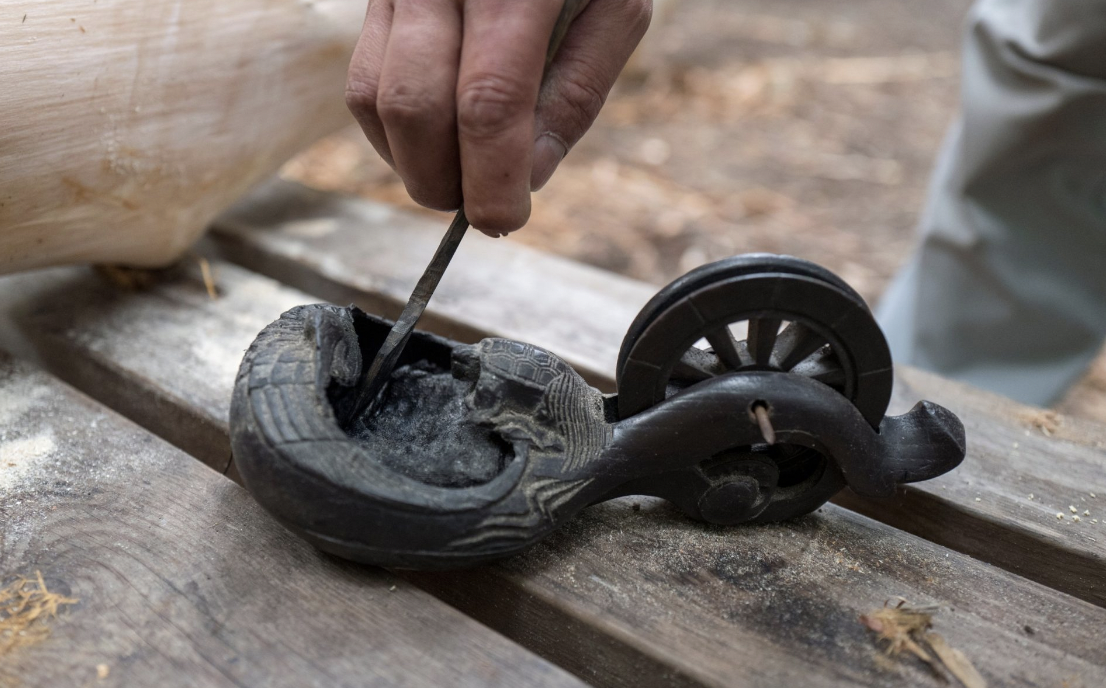

主に大工さんが木材などへ墨出しする時に使用する伝統的な道具である。工具の1種で、材木に直線を引いたり、建築現場で基準墨となる地墨や腰墨を引くために使われる。もともとは、木でできており、壺の部分には墨を含んだ綿が入っていた。(画像元:https://www.topcon.co.jp/media/infrastructure/chalk_line/より)
糸車に巻き取られている糸をぴんと張り、糸の先についたピンを材木に刺す。この状態から糸をはじくと、材木上に直線を引くことができる。現在でも長距離の直線を正確に引く作業では重要な役割を果たしている。
- 墨差し
竹製のものが主流で、片端はヘラ状、もう片端はペンのような形をしている道具である。ヘラの方は細かく切れ込みが入っており、短い直線を引く際に用いられることが多い。
正確な位置出しを支える測量機器
墨出し作業では、高精度な位置出しのために測量機器も併用される。レベルやトランシットといった機器により、正確な高さや角度の測定を行い、それを基に墨出しを実施する。
現場を変えたレーザー技術の登場
現代の墨出し技術における最大の革新は、レーザー墨出し器の普及である。現在では、レーザー照射器を使用してレーザー光をあて、その線に沿って墨を出し、建物の柱・壁・天井・床が直角・水平かを確認することもある。
レーザー墨出し器って何ができるの?
レーザー墨出し器は、レーザー光を壁面や床面・天井に照射して「水平」や「直角」などの施工の基準線を出す機械である。従来の墨つぼでは困難だった長距離での精密な線出しや、一人での作業が可能となった。
2つのタイプを知っておこう
- ジンバル式(磁気制動式)
従来からある方式で、振り子の原理を利用して水平を保つ。静止が速いという利点があるが、振動がある現場では線が揺れやすいという課題がある。
- 電子整準式(センサー式)
内蔵されているセンサーによって傾斜を検知し、モーターの力を使用して自動整準する制動方式である。振動に強く、精度が安定しているが、価格が高いという特徴がある。
精度はどこまで求められる?
レーザー墨出し器の精度は「10mで±1mm」といった形で表記されることが多い。
墨出し器に関しては、精度やスペックの基準を規定する公的第三者機関が存在するわけではなく、そのスペックの表記基準は曖昧なまま各メーカーに委ねられている状況であるため、実際の選定では実績と信頼性を重視することが重要である。
一方で、親墨を引く作業は建物の基準となるため、レーザー墨出し器よりもさらに高い精度が必要とされる場合が多く、測量専門業者による正確な測量技術が重要となる。
このため、繰り返しになるが、親墨を引く作業は墨出し屋さんという専門業者にお願いするのが一般的である。
実際の墨出し作業はどう進める?手順とコツ
実際の墨出し作業は、綿密な計画と正確な技術の両方が求められる。
基本は4つのステップ
墨出しの基本的な流れは以下の4ステップで構成される。
- 基点の設定:設計図面をもとに現場での基準点を設定
- 親墨の設定:建物全体の基準となる芯墨や陸墨を設定
- 上階への基準移動:下階の基準を上階に正確に移動
- 子墨の展開:親墨を基準に詳細な位置情報を展開
墨出しの基本は、下の階で引いた線を上の階へそのまま移動させることであり、この際の精度管理が建物全体の品質を決定する。
安全第一で進める作業体制
墨出しは、作業員が2人1組になって行うのが基本。基準線や水平の高さを出すためには、2つ以上の点をつなぐ必要があるためである。
ただし、近年ではレーザー墨出し器を用いることで、1人での作業も可能になっているため、作業効率と精度の両立が図られている。
失敗が許されない精度管理
墨出し作業において最も重要なのは精度の確保である。建物の基準や設備の配置などをあらわす墨が少しずつズレていけば、そのズレが蓄積してしまう。最悪の場合、出来上がった建物が基準を満たせず欠陥品になってしまうリスクがある。
このため、作業中は常に複数回の確認を行い、特に親墨の設定段階では細心の注意を払う必要がある。
墨出し業者は建設業許可が必要?法的な位置づけ
墨出し工事の業界での位置づけについて、法的な観点から整理しておく必要がある。
そもそも建設業許可は不要
墨出し工事は建設業許可が必要ないとされている。理由としては、墨出し工事が「軽微な工事」に該当するからではなく、そもそも墨出し工事自体が建設業による工事とは認められていないためである。
平成19年に、国より指針が発表され、それ以降、墨出し工事単体では建設業28業種に該当しないという現状がある。これは墨出しが他の工事の前提となる準備作業として位置づけられているためである。
ただし、実際の現場では墨出し専門業者が重要な役割を果たしており、特に大規模な建設プロジェクトでは高度な技術と経験を持つ専門技術者が不可欠となっている。
ICT時代の墨出し技術。デジタル化の波
BIM/CIMとの連携で進化する墨出し
建設ICT技術の発展に伴い、墨出し技術も大きな変革期を迎えている。BIM(Building Information Modeling)データと連携したレーザー墨出し器の開発や、ドローンを活用した3次元測量技術との組み合わせなど、新たな技術の導入が進んでいる。
自動化で変わる現場作業
従来は熟練技術者の技能に依存していた墨出し作業についても、自動追尾機能付きレーザー墨出し器の登場により、一部の作業では自動化が実現している。これにより、人手不足の解消と精度向上の両立が図られている。
データで管理する品質向上
墨出しの歴史は古く、古代エジプトや中国でも既に行われていたとされ、日本でも飛鳥時代に建てられた世界最古の木造建築、法隆寺にも墨出しを行った跡が見つかっているという歴史を持つ墨出し技術だが、現代では品質管理システムとの連携により、トレーサビリティの確保や品質記録の自動化が進んでいる。
まとめ
墨出しは建設工事における基幹技術として、プロジェクトの品質と効率を決定する重要な役割を担っている。
伝統的な技術から最新のレーザー技術まで、多様な手法を駆使して設計図の情報を現場に正確に移し替える作業は、建設業界の発展を支える重要な技術分野である。
今後は、建設ICTの進展に伴い、より高度で効率的な墨出し技術の開発が期待される。同時に、技術者の育成と品質管理体制の強化により、建設工事全体の品質向上に貢献していくことが重要である。
