【工種別事例②】OPTiM Geo Scan 活用事例集｜位置出し・自治体（公共座標）の現場から

OPTiM Geo Scanは、起工・出来形といった面的測量だけでなく、位置出し・施工管理・公共測量の現場でも活用が広がっている。

土を動かす現場での効率化はイメージしやすいが、設計どおりに構造物を作るための位置出しや、行政が扱う公共座標の測量でも、スマホ測量は現場の負担を着実に軽くしている。

この記事では、構造物工事での位置出し、位置出しから出来形管理までのワンツール運用、自治体での公共座標活用という3つの事例を紹介する。

いずれも「現場ごとの段取りの重さ」「専門知識への依存」という、位置出し・公共測量に特有の課題をどう解いたかに注目してほしい。土工・造成・河川での事例は工種別事例① 土工・造成・河川編 で扱っているので、参照してほしい。

構造物の位置出し｜広島呉道路 吉浦トンネル工事（戸田建設）

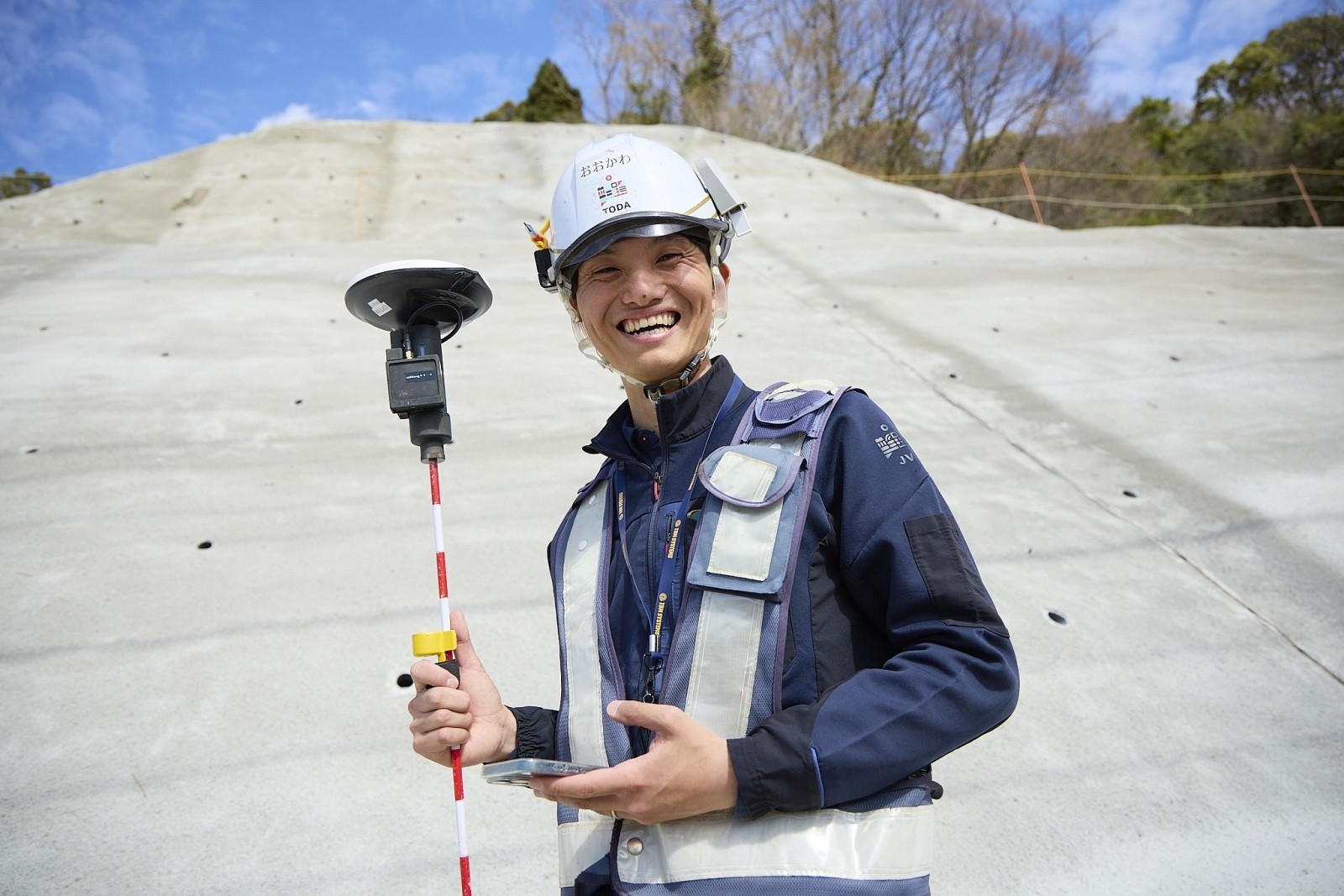

広島呉道路4車線化事業（約12.2km区間）のうち吉浦トンネルエリアを担当する戸田建設では、切土・橋脚設置・擁壁工事という多様な作業でGeo Scanを活用している。担当するのは入社5年目の現場監督・大川氏だ。構造物が多く、設計どおりの位置に正確に施工することが求められる現場である。

課題

導入前には、位置出しや現況確認に複数人と多くの時間がかかっていた。さらに、光波・TSを使う際には測量データを共有する過程でミスが発生したり、測量漏れや座標取得エラーが起きたりすることもあった。

測量の正確さが施工品質に直結する構造物の現場では、こうしたミスのリカバリーが大きな負担になる。加えて、従来機器は高価で、導入そのものへの心理的なハードルも高かった。

活用と効果

Geo Scanの基準ラインモードで掘削指示を行い、位置出し・丁張り設置機能を活用している。特に効果が大きいのが、3D設計データを読み込み、現況と重ね合わせて確認できる点だ。設計と現況のズレをその場で視覚的に把握できるため、施工の判断が速くなる。

結果として、光波・TSの何倍もの時間を短縮し、複数人が必要だった測量を1人で実施できるようになった。その場でスマホ上でデータを確認できることから手戻りが削減され、測量ミス・漏れも減少。万一ミスが起きてもリカバリーが迅速になった。

大川氏は「Geo Scanがないと本当に困ります」「物理的にも精神的にもとにかくラク」とコメントしており、作業負担と精神的負担の両面で効果を実感していることがうかがえる（出典：戸田建設の若手主体で実現した《新たな時短》のカタチとは？）。

ポイント：トンネル・構造物の位置出しでは、3D設計データの重ね合わせとその場での確認が、測量ミス・手戻りの削減に直結する。ミスが品質と工程に響きやすい工種だからこそ、「その場で確認できる」価値が大きい。

位置出し〜出来形管理をワンツールで｜岡山・後方交会なしで現場即着手（荒木組）

岡山県の荒木組は、位置出しから出来形管理までを1つのツールで完結させる運用でGeo Scanを活用している。複数の工程をまたいで使えることが、日々の作業効率を底上げしている事例だ。

課題

従来の測量では、位置出しや丁張りを行う前に後方交会が必要だった。この作業は、現場に着いてもすぐに測量を始められない要因になっていた。既知点を視準して器械の位置を計算するという段取りが、毎回の作業の立ち上がりを遅らせていたのだ。

活用と効果

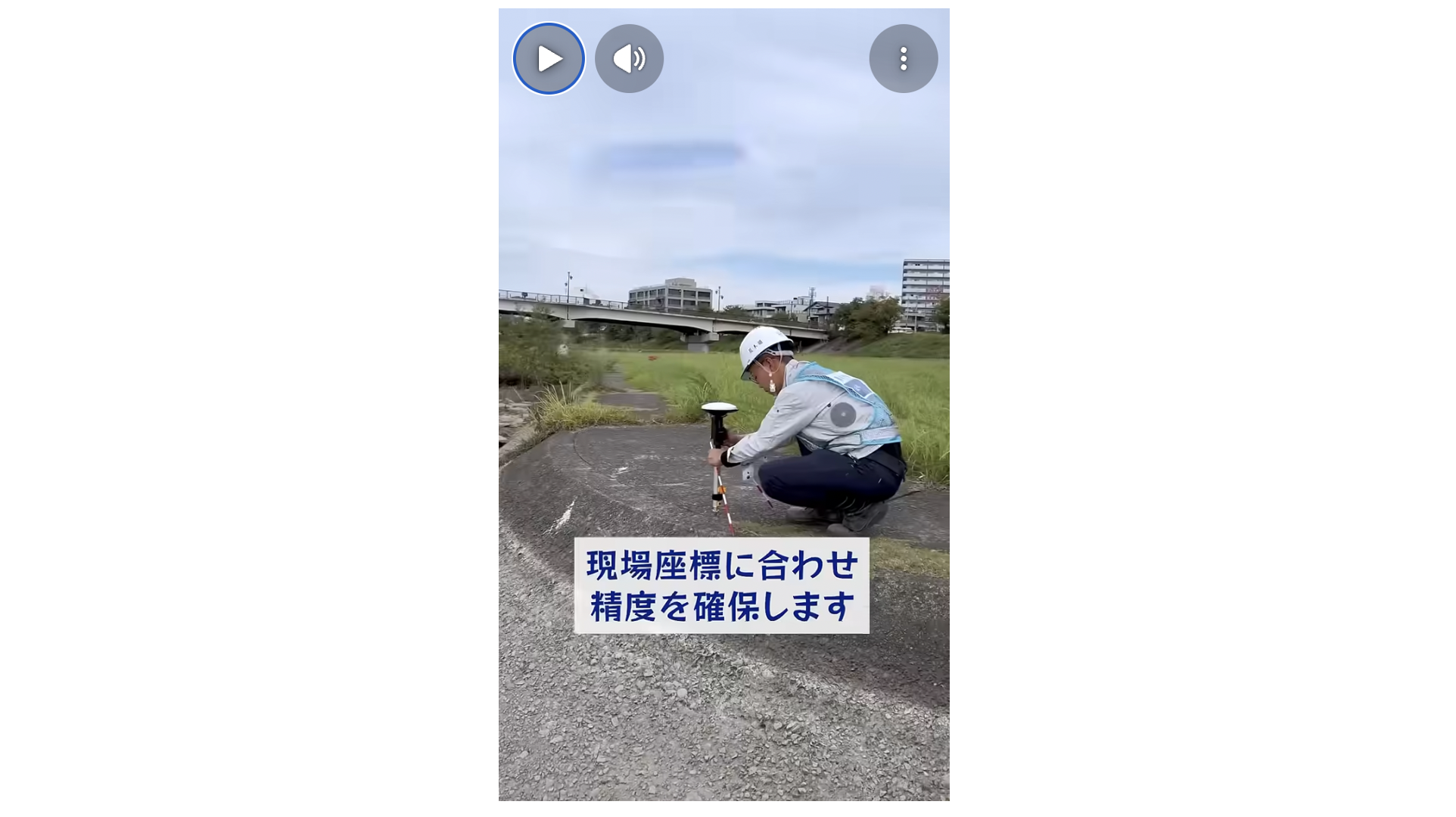

Geo Scanのローカライゼーション（現場座標への合わせ込み）機能により、現場座標で精度を確保。その結果、「現場に到着してすぐに作業を始められる」ようになり、作業の立ち上がりが格段に速くなった。日常的に発生する作業ほど、この「段取りの省略」が積み重なって大きな差を生む。

活用範囲も広い。位置出し・丁張り掛けから、床掘り高さの確認、点群データ取得による出来形計測まで、一連の工程を一つのツールでカバーできる。位置出しから出来形管理までを単一のツールで完結させることで、作業のスピードアップと省力化を同時に実現している。

複数の機器やソフトを使い分ける必要がない分、習熟や持ち運びの負担も軽い（出典：仮設工の位置出し、床掘りの高さ確認、出来形計測まで。岡山の荒木組が「OPTiM Geo Scan」を導入）。

ポイント：「現場ごとの段取り（後方交会・基準点設置）」を省けることが、日常的に発生する位置出し・出来形作業の効率を底上げする。一回あたりの短縮は小さく見えても、作業頻度が高いほど効果は累積していく。

自治体・公共座標・災害対応｜長野・13町村の技術を集約（下伊那郡土木技術センター組合）

長野県で13町村の土木技術を集約する下伊那郡土木技術センター組合は、技術者不足が深刻化するなか、「組織存続の武器」としてGeo Scanを導入している。民間企業とは異なり、行政が扱う測量には公共座標という固有の要件があり、それが導入の決め手になった。

課題

災害査定や公図への反映には公共座標が不可欠だが、従来これを取得するには専門知識を要するGPS測量機での基準点設置が必要だった。

専門性の高い作業であるため、対応できる人材が限られる。一方で技術職員は年々減り続けており、「限られた人員でどう公共測量をこなすか」が組織の存続にかかわる課題になっていた。

活用と効果

導入の決め手は、専門知識が必要な基準点設置なしに、誰でも公共座標データを取得できる点だった。これにより、同組合は「事務職が現場をスキャンし、技術者が事務所でデータをもとに設計・判断する」という分業体制を構築できた。測量のハードルが下がったことで、技術者でなくても現場作業を担えるようになり、減り続ける技術職員を補う「サバイバル戦略」として機能している。

具体的な作業面でも効果は大きい。Geo Pencilを用いれば、1〜2分でポリゴンを作成し、道路改良の展開面積を即座に算出できる。さらに、2D平面図では理解が得にくい住民に対しても、3D点群データで「家の前がどう変わるか」を一目で共有でき、合意形成の迅速化につながっている。

測量の効率化が、住民とのコミュニケーションという行政特有の業務まで支えている点が特徴的だ（出典：OPTiM公式で公開された導入事例による）。

ポイント：公共座標への対応と、事務職でも扱える操作性が、技術者不足に直面する自治体・公共組織での活用を支えている。測量を「専門家だけの仕事」から「組織で分担できる仕事」へと変えられることが、人材難の打開策になっている。

位置出し・公共用途での「使われ方」早見表

ここまでの事例を、用途・主な測量作業・活用機能の観点で整理すると次のようになる。自社の業務がどの行に近いかを確認する手がかりにしてほしい。

現場・用途	主な測量作業	活用機能	代表事例
構造物	位置出し・丁張り・3D設計重ね合わせ	基本（基準ライン等）	戸田建設（広島呉）
位置出し〜出来形管理	後方交会不要の現場合わせ込み・出来形計測	基本（ローカライゼーション）	荒木組（岡山）
自治体・災害・公共測量	公共座標取得・面積算出・住民説明	基本／Geo Pencil	下伊那郡土木技術センター組合（長野）

※精度値はRTK-GNSS補正配信サービスとの接続を前提とした数値である。屋内・トンネル坑内など衛星電波が届かない箇所はTS連携での対応となる。

これらの用途に共通するのは、現場ごとの段取り（後方交会・基準点設置）を省き、専門知識がなくても位置出し・公共測量をこなせるという価値だ。

トンネルのように環境の制約がある現場では、衛星電波が届かない坑内についてはTS連携で対応する点も押さえておきたい。自社の現場での適性は、Geo Scanが向いている現場・用途 もあわせて確認すると判断しやすい。

まとめ：位置出し・公共測量でも「段取りと専門知識」のハードルを下げる

戸田建設・荒木組・下伊那郡土木技術センター組合の事例は、Geo Scanが面的測量だけでなく、位置出し・施工管理・公共測量の現場でも、段取りと専門知識のハードルを下げることを示している。3D設計データの重ね合わせによる手戻り削減、後方交会なしの即着手、専門知識不要の公共座標取得——いずれも、これまで「経験者でなければ難しい」「準備に手間がかかる」とされてきた作業を、誰でも・素早くこなせるものに変えている。

この変化は、単なる作業の効率化を超えて、人材不足のなかでも測量を回せる体制づくりにつながっている。自社の位置出し・施工管理・公共測量で同様の効果が見込めるか、まずは資料で対応機能・精度・料金を確認することをおすすめする。

すでにTS・杭ナビを保有している場合の使い分けは既存機器との併用メリットもあわせて参照してほしい。
