杭ナビ用360°プリズム「ATP2SⅡ」の正しい扱い方を解説！〜 純正品20万円超の精密アクセサリを使いこなす 〜

はじめに 〜 杭ナビの精度は「プリズム」で決まる 〜

トプコンの杭ナビ（LN-100/150シリーズ）によるワンマン測量で、器械本体とともに精度を支えているのが、ターゲットとなる360°プリズム「ATP2SⅡ」だ。

杭ナビが自動追尾するのは、このプリズムである。


つまり、プリズムの扱い方が雑であれば、どれだけ器械設置を正確に行っても、最終的な測量精度は確保できない。

そして意外と知られていないのが、このプリズムの価格。


ATP2SⅡは純正品を単品で購入すると20万円を超える、れっきとした精密機器である。

本記事では、トプコン公式情報に基づき「ATP2SⅡ」の扱い方と価格、そして購入時に注意すべきポイントを解説していく。

「ATP2SⅡ」の価格は？ 純正品は実勢20万円台からの精密機器

まず、多くの現場関係者が気になる価格から確認しよう。

ATP2SⅡは杭ナビのセット品（360°プリズム同梱パッケージ）に含まれているため、単品価格を意識する機会は少ないだろう。

しかし、紛失や破損で買い直すとなると、その金額に驚くことになる。

ECサイトでの価格は？

主要ECサイトでの純正品ATP2SⅡの販売価格を確認すると、おおむね20万円台前半から30万円台で流通している。

一例を挙げると、

• 現場ドットコムで204,160円
• 現場屋本舗Yahoo!店で225,175円
• 現場屋本舗楽天市場店で264,330円

といった価格が確認できる（いずれも2026年6月時点）。

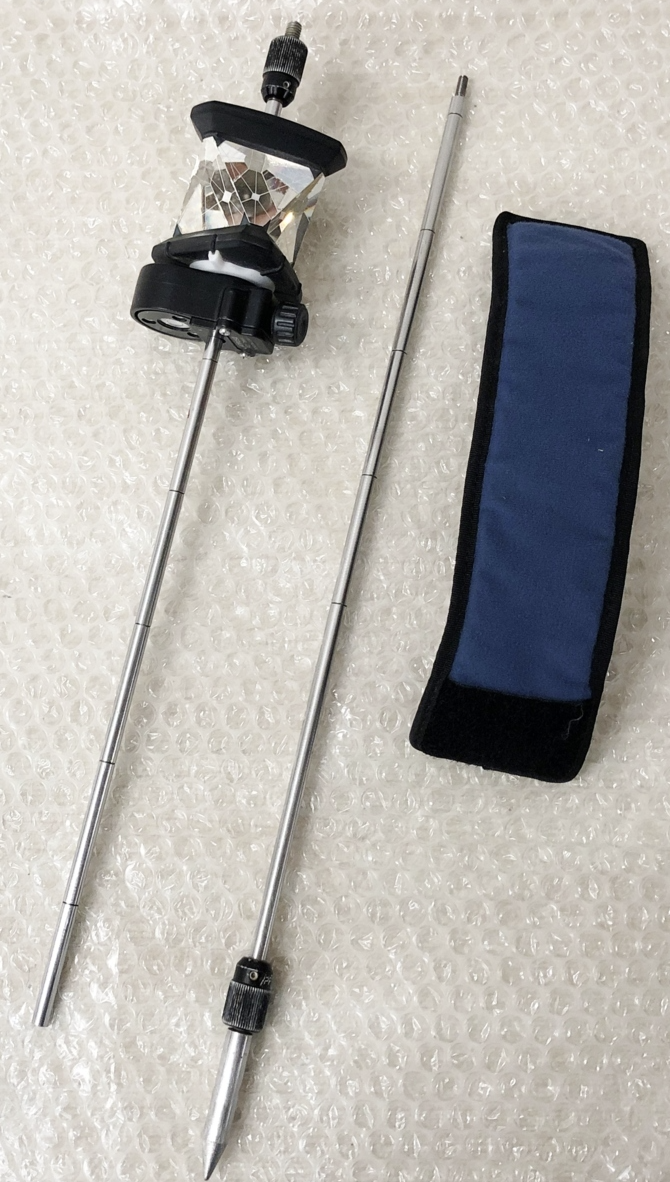

構成品はプリズム本体とプリズム保護カバーである。


中古品市場でも、2026年時点で約12万円前後の価格が付いており、中古でも決して安い買い物ではない。

参考までに、杭ナビLN-150本体の360°プリズムセットがECサイトで170万円程度で販売されていることを考えると、プリズム単品でセット価格の1割以上を占める計算になる。

ピンポールの先に付いている小さなアクセサリと侮ってはいけない。


ATP2SⅡは自動車に例えれば「高級ホイール1本分」に相当する精密機器なのだ。

紛失・置き忘れ・踏みつけによる破損は、そのまま20万円超の損失に直結する。

正しい扱い方。「正対」とミラー高の鉄則

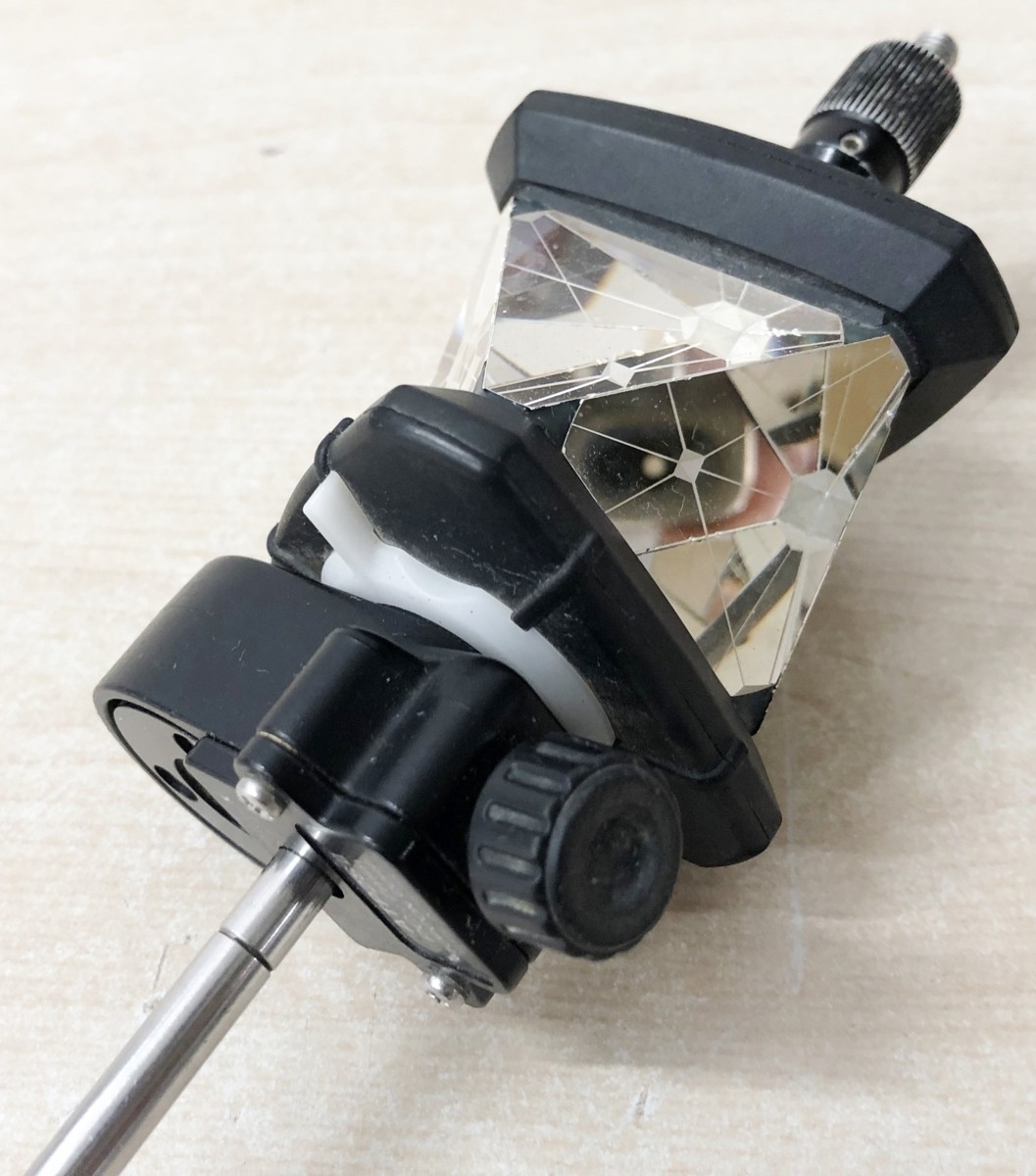

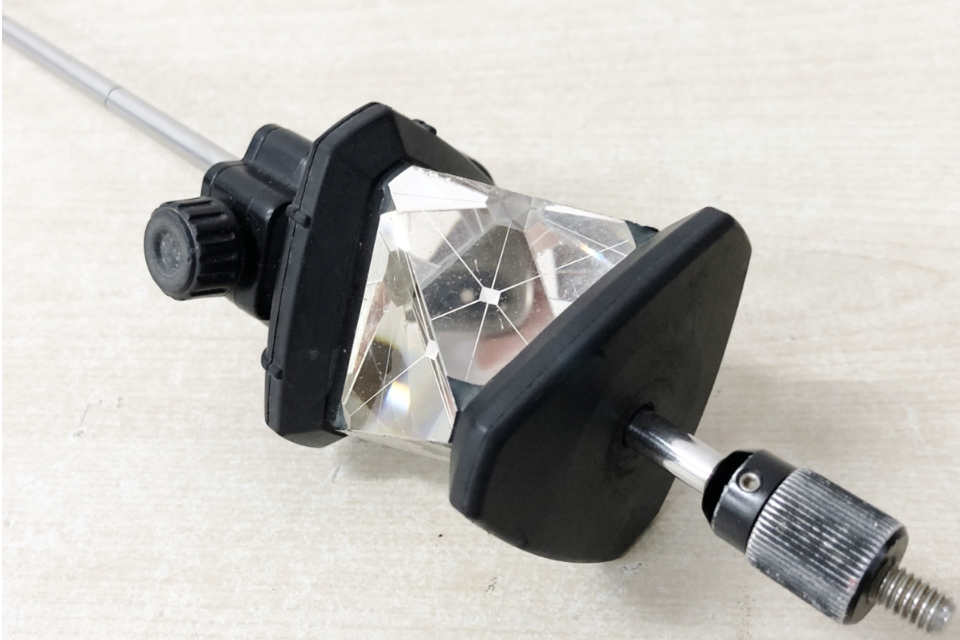

ATP2SⅡは360°プリズムであり、全方向からの測距に対応する構造を持つ。

しかし「360°だからどの向きでもよい」というわけではない。

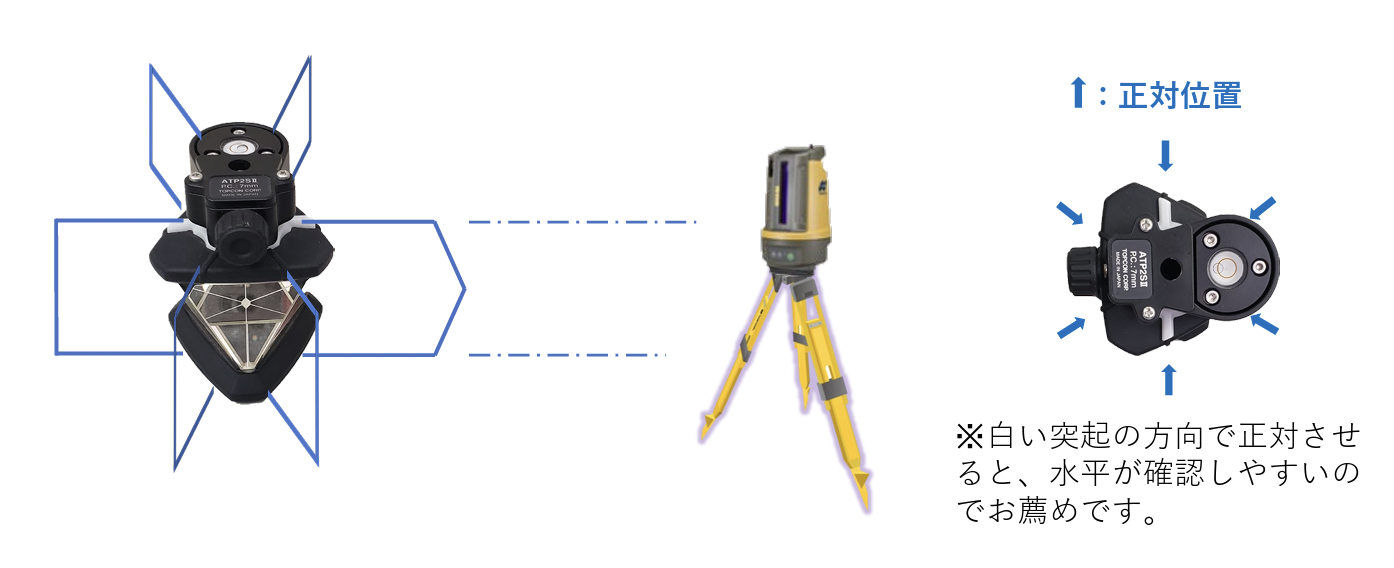

測定時は器械に「正対」させる

KENTEM社の快測ナビ クイックガイドでは、測定時の誤差を減らすため、プリズムを器械に正対させることが推奨されている。

ATP2SⅡの場合、プリズム上面にある6本の印を直線に結ぶ線上が、水平方向の正対位置である。


また、プリズムと気泡管部分の間にある白いプラスチック部分は、プリズムの正対方向を示している。

つまり「白い部分を器械に向ける」と覚えておけば、現場で迷うことはない。

ミラー高は「上面合わせ」、中心は50mm下

杭ナビのLNシリーズでATP2SⅡを使用する際のミラー高は、プリズムユニットの上面で高さを合わせ、その50mm下が中心となる。

なお、プリズム底面から中心までの高さは27.5mmである。

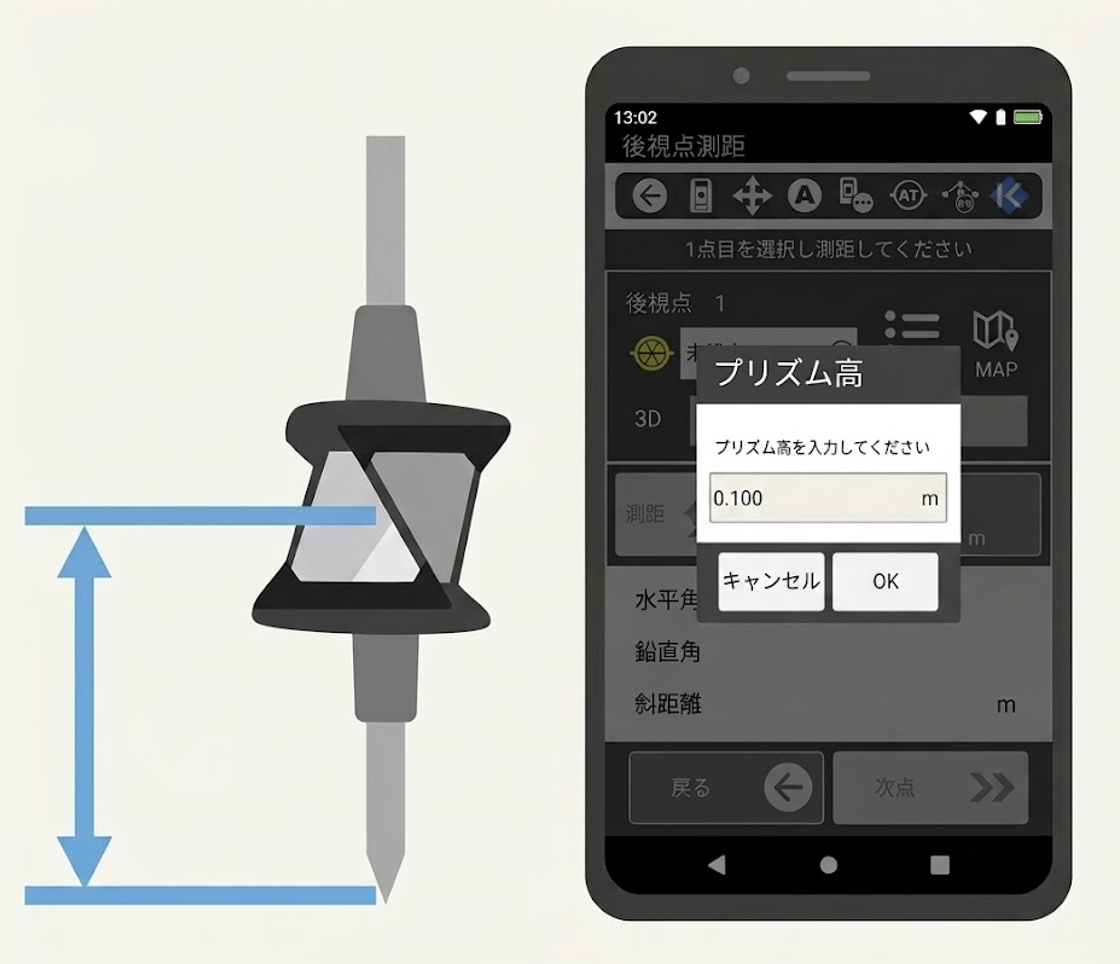

プリズム高の刻みは5cm。最下部で10cm。

ATP2SⅡのピンポールの刻みは5cm刻みだ。

ピンポールに石突を着けた状態で、プリズムを一番下まで下げるとプリズム高は10cmとなり、スライドポールの目盛ごとに5cmずつ上がる。


そして、快測ナビ クイックガイドでは、プリズムの高さをできるだけ下げて使用し、設置誤差を減らすことが推奨されている。

プリズム高が高いほど、ポールのわずかな傾きが水平位置の誤差として増幅されるためだ。

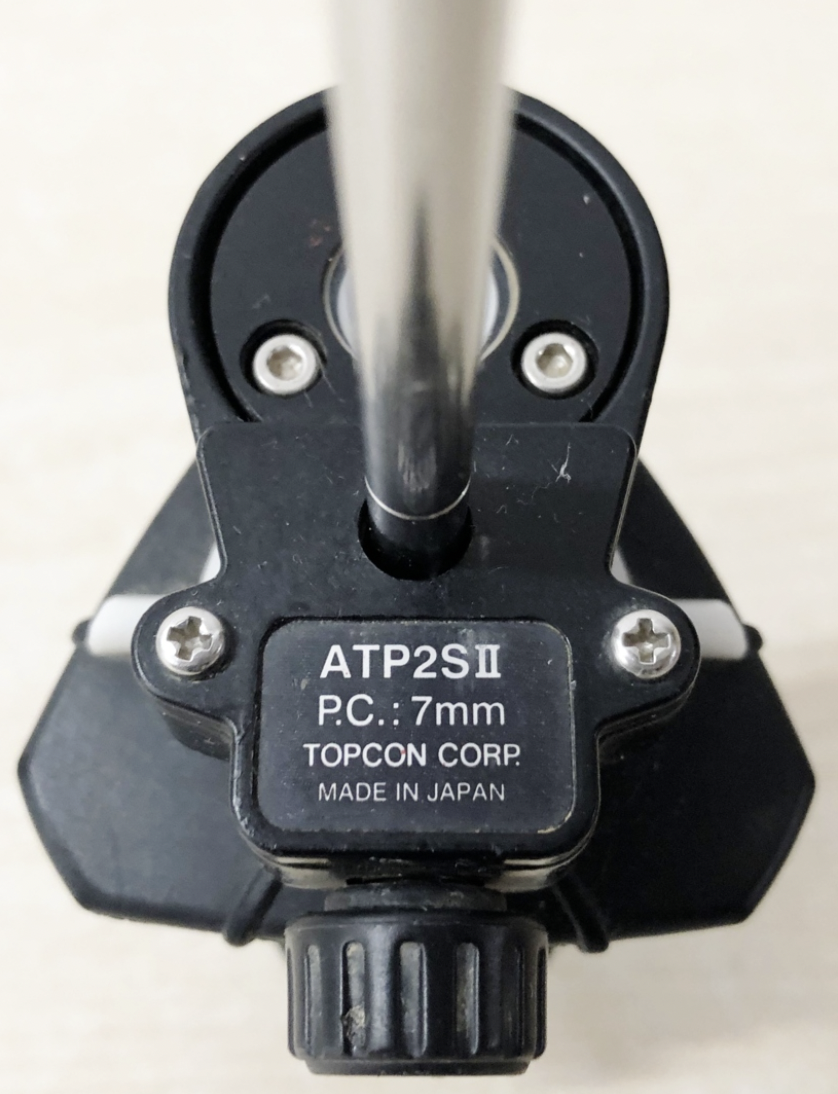

プリズム定数は「-7mm」

ATP2SⅡのプリズム定数は-7mmである。

測量機やアプリ側でこの定数が正しく設定されていなければ、その分の誤差が測定値にそのまま乗ってしまう。

特に、他メーカーのプリズムと併用している現場では、定数の設定間違いが起こりやすいため注意が必要だ。

なお、公共測量などでプリズム定数の証明が必要な場合、プリズム定数証明書は購入した販売店に依頼することで有償で発行できる（トプコン公式FAQより）。

購入・使用時の注意点。ATP1SⅡと間違えないように！

よく似た「ATP1SⅡ」は杭ナビに不適

ATP2SⅡの購入時に最も注意したいのが、型番のよく似た「ATP1SⅡ」との混同である。

杭ナビ用の全周プリズムはATP2SⅡ、RC（リモートコントロールシステム）用の全周プリズムはATP1SⅡと、用途が明確に分かれている。

ATP2SⅡはプリズムの貼り合わせ精度を高めた主に杭ナビ用のモデルであり、一方のATP1SⅡはMDTS（モータードライブトータルステーション）用で、杭ナビには適していない。

どちらも20万円を超える高額品だ。

型番を一文字間違えただけで、杭ナビに適さないプリズムを買ってしまうリスクがあることは把握しておこう。

なお、MDTSにおいては、どちらの全周プリズムを使用しても問題ないとされている。

杭ナビ以外のトータルステーションでも使える

ちなみに、ATP2SⅡは杭ナビ専用品ではなく、トプコンのGTシリーズ、ソキアのiXシリーズ、WA200など、LN-100以外のトータルステーションでも使用できる。

複数の測量機を運用する現場では、プリズムを共用できる点は覚えておくと便利だ。

上下方向の角度には限界がある

360°プリズムは水平方向の全周に対応するが、上下方向（仰角・俯角）には限界がある。

トプコン公式FAQによれば、ATP1・ATP2の場合、距離精度を確保できる仰角・俯角は15度、3次元位置精度では20度とされている（RC-PR5取扱説明書より）。

高低差の大きい現場で器械とプリズムの間に急な角度が付く場合は、この制約を頭に入れておく必要がある。

悪天候では性能を発揮できない

杭ナビLN-150の仕様では、ATP2/ATP2SⅡ使用時の測定気象条件として、雨天・濃霧・強い陽炎の発生等の悪天候を除くと公式情報に明記されている。

プリズム自体は光学部品であるため、レンズ面の汚れや水滴は測距に影響する。

保護カバーを活用し、レンズ面を清潔に保つことが、精度維持の基本である。

高額なプリズムは不要！新たな測量の選択肢！高精度スマホ測量「OPTiM Geo Scan」

ここまで解説してきたとおり、杭ナビによるワンマン測量では、20万円超の精密アクセサリであるATP2SⅡを正しく扱うことが精度確保の前提となる。

正対の確認、ミラー高の合わせ方、プリズム定数の設定、紛失・破損への注意。

これらの一つひとつを丁寧に積み重ねることで、杭ナビ本来の高精度な測量性能が発揮される。

つまり、杭ナビの運用には、本体だけでなく専用プリズムという繊細な光学機器の管理コストと取り扱いの習熟が含まれているのだ。

「専用プリズム不要、いつものスマホで」という時代へ

ただし、現場の現実として「高額なアクセサリの紛失や破損に神経を使いたくない」「プリズム定数や正対といった細かな約束事を気にせず、サクッと測量したい」という声があるのも事実だ。

そこで業界で新たな選択肢として注目を集めているのが、オプティム社の高精度スマホ測量「OPTiM Geo Scan」である。

Geo Scanは、iPhone ProとRTK-GNSS受信機を組み合わせた測量ソリューションである。


衛星測位によって絶対座標を取得する仕組みであるため、光学的なターゲットであるプリズムが不要だ。

20万円超のプリズムを買い直す心配も、正対やミラー高、プリズム定数を気にする必要もない。

いつものiPhoneを持って現場に向かうだけで、測量が始められる。

ミリ級精度の実現

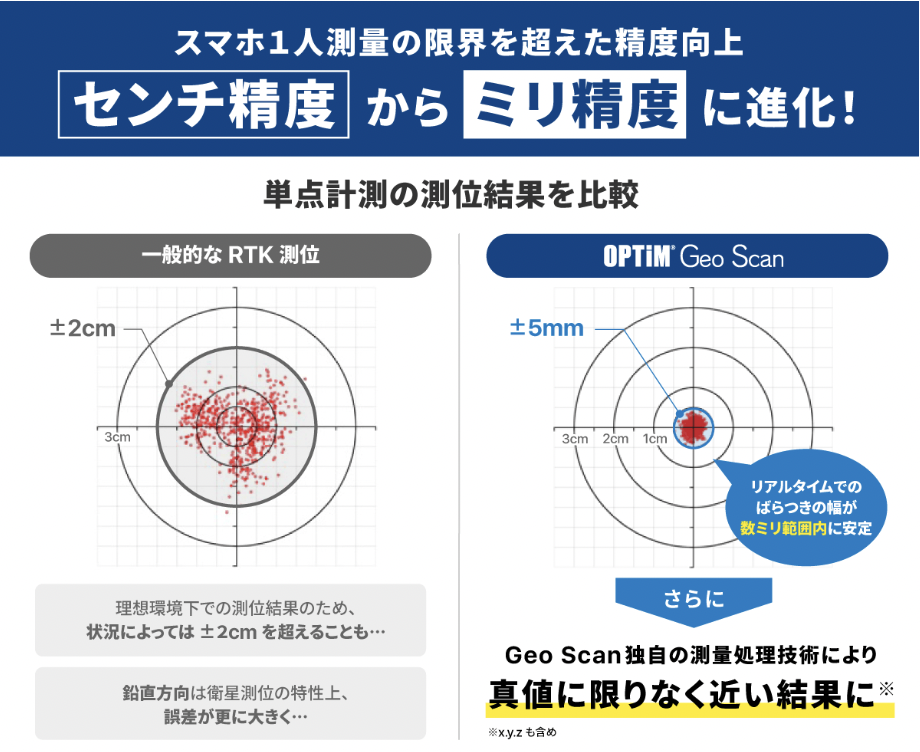

2026年3月、Geo Scanは独自の測量データ処理技術により、リアルタイム測位データのバラツキを数ミリ以内に収束させ、水平・鉛直方向ともにミリ級精度を実現した。


一般的なRTK-GNSS測位がプラスマイナス2cm程度のセンチメートル級精度に留まる中、スマートフォンによる測量がミリ級に近づいたのだ。

これにより、土工管理だけでなく、構造物の墨出しや施工用の基準点の位置出しまで対応可能になっている。

「光学測量」と「衛星測量」、それぞれの役割

杭ナビとATP2SⅡの組み合わせは、光学測量ならではの安定した高精度を提供する優れたシステムだ。

そして、その精度は本稿で解説したような正しいプリズムの取り扱いによって担保されている。

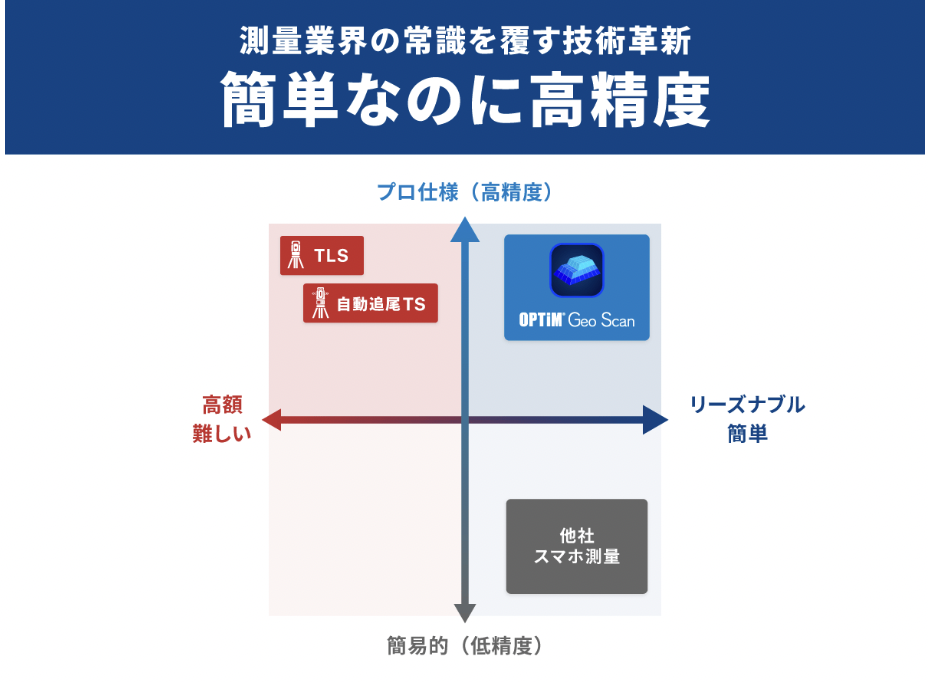

一方で、Geo Scanは「専用アクセサリ不要 + ミリ級精度」という、これまでにない運用スタイルを提示している。


現場の規模、作業内容、要求される精度、そして機材管理にかけられる手間によって、どちらが最適かは異なるだろう。

しかし、「高額な専用プリズムの維持管理」という長年の前提に対する新しい答えが業界に登場したことは、今後の機材選定に大きな影響を与えていくと考えられる。
