杭ナビ・TSで「測定失敗」「計算不可」が出る原因と解決策は？ 〜 杭ナビ・TSのよくあるトラブルと対処法を紹介 〜 【快測ナビ使用】

 はじめに 〜 現場の「想定外」に即座に対応するために 〜

トプコンの杭ナビ（LN-150/100W/100等）や自動追尾型トータルステーション（GTシリーズ、iXシリーズ等）と、建設システム（KENTEM）の「快測ナビ」の組み合わせは、現場の位置出し・丁張作業を劇的に効率化する定番ツールだ。

しかし、屋外の現場は常に過酷な環境に晒されている。

重機の振動、強風、不安定な地盤、強い日差しなど、さまざまな要因によって精密機器は予期せぬエラーを引き起こす。

「さあ観測しよう」というタイミングで画面にエラーが表示され、作業が止まってしまうのは現場にとって大きなロスになる。

本記事では、快測ナビ使用時に頻発する3つの代表的なトラブル事例と、その具体的な解決策を解説していく。

事例1：杭ナビが「測定失敗」と表示される原因と解決策（整準エラー）

症状

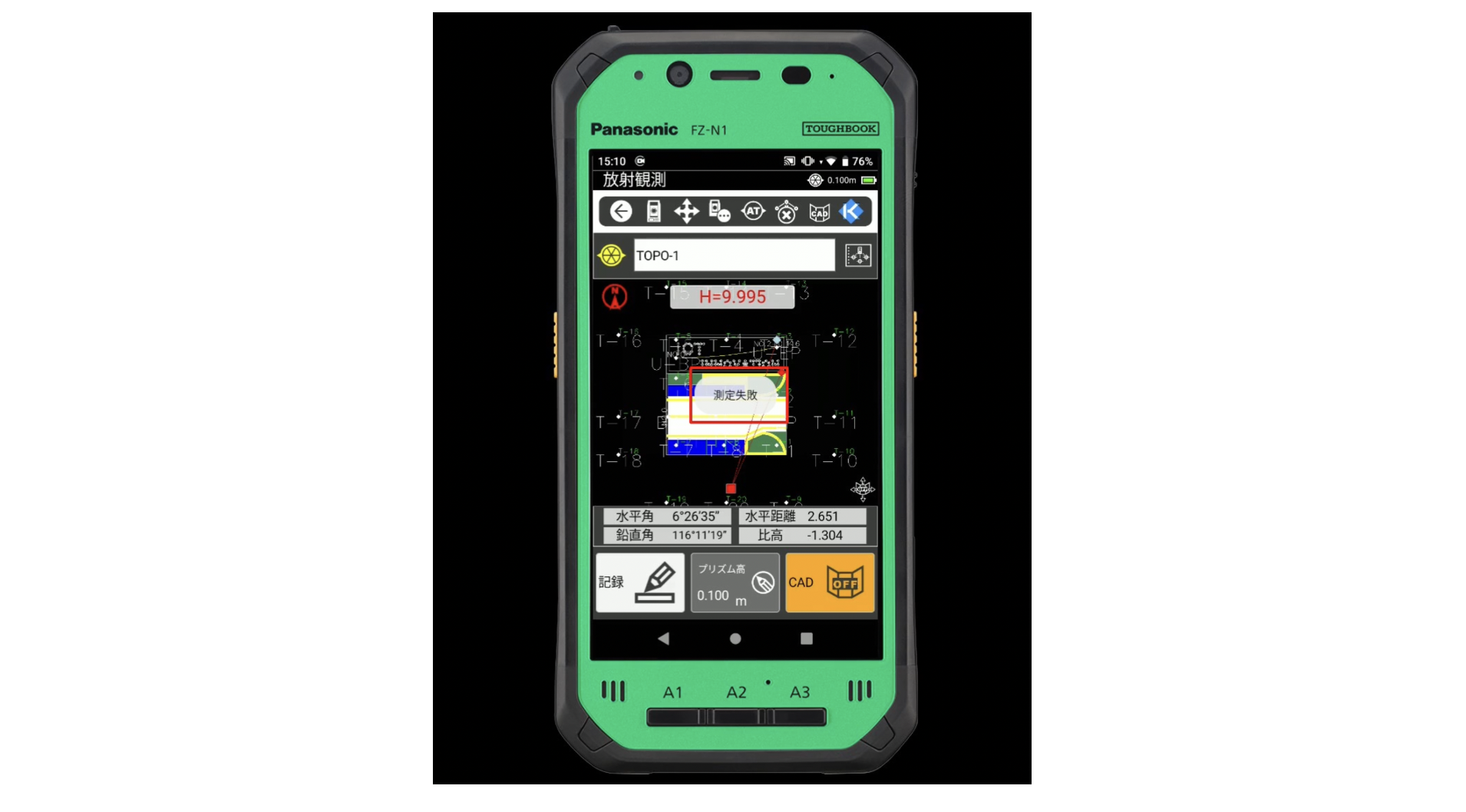

観測時に快測ナビの画面に「測定失敗」と表示され、測距が完了しない。

原因

杭ナビ（LN-150/100W/100）本体の整準（水平）が狂っている可能性が高い。

精密機器である杭ナビは、付近を重機やダンプが通過した際の振動、地盤のゆるみ、あるいは強風などによって、設置後に水平が狂ってしまうことがある。

解決手順：快測ナビからの自動整準

画面上のアイコンが「整準NG（×マーク）」になっている場合は、以下の手順で杭ナビを再整準させる。

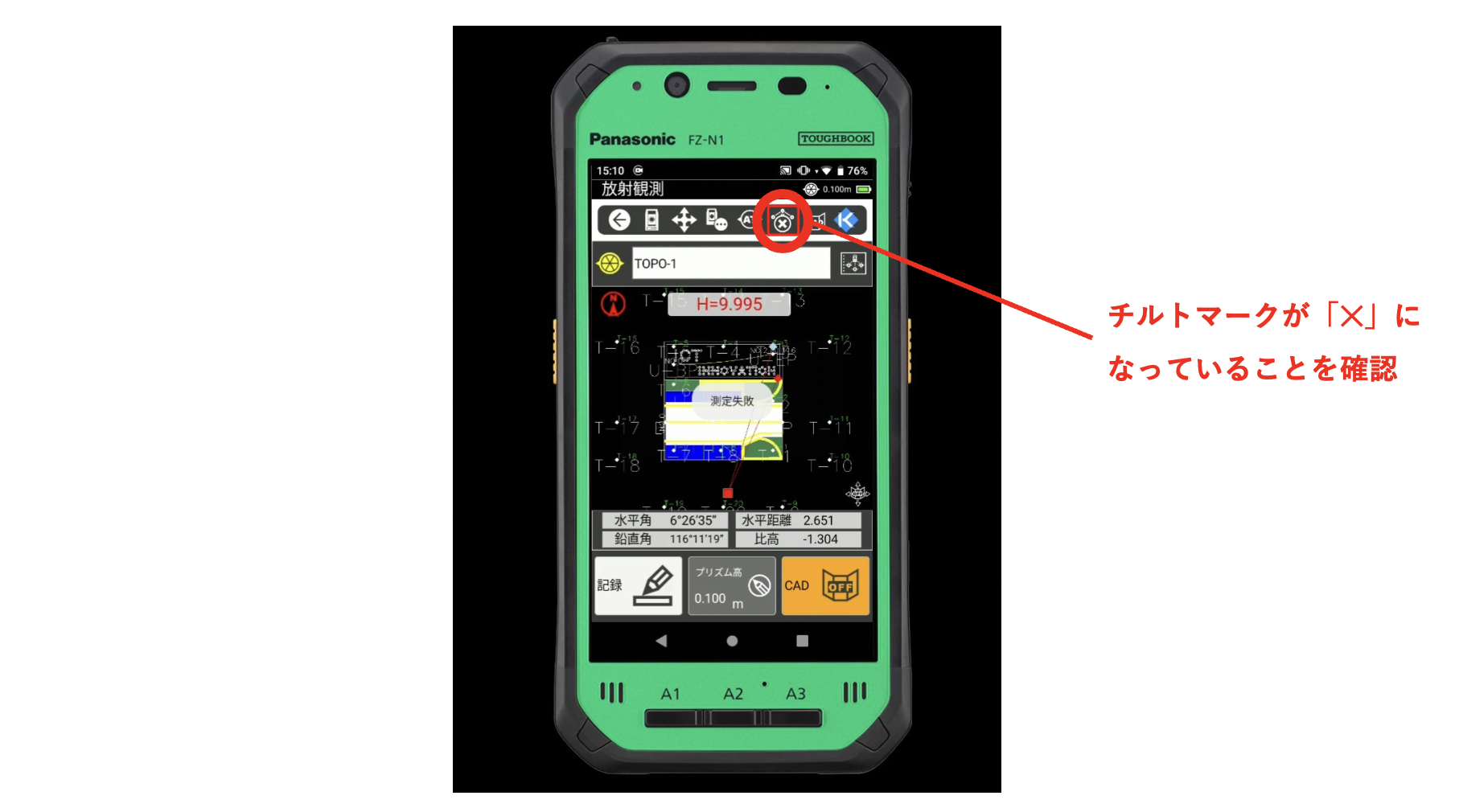

1. 画面上のチルトマークの状態を確認する。

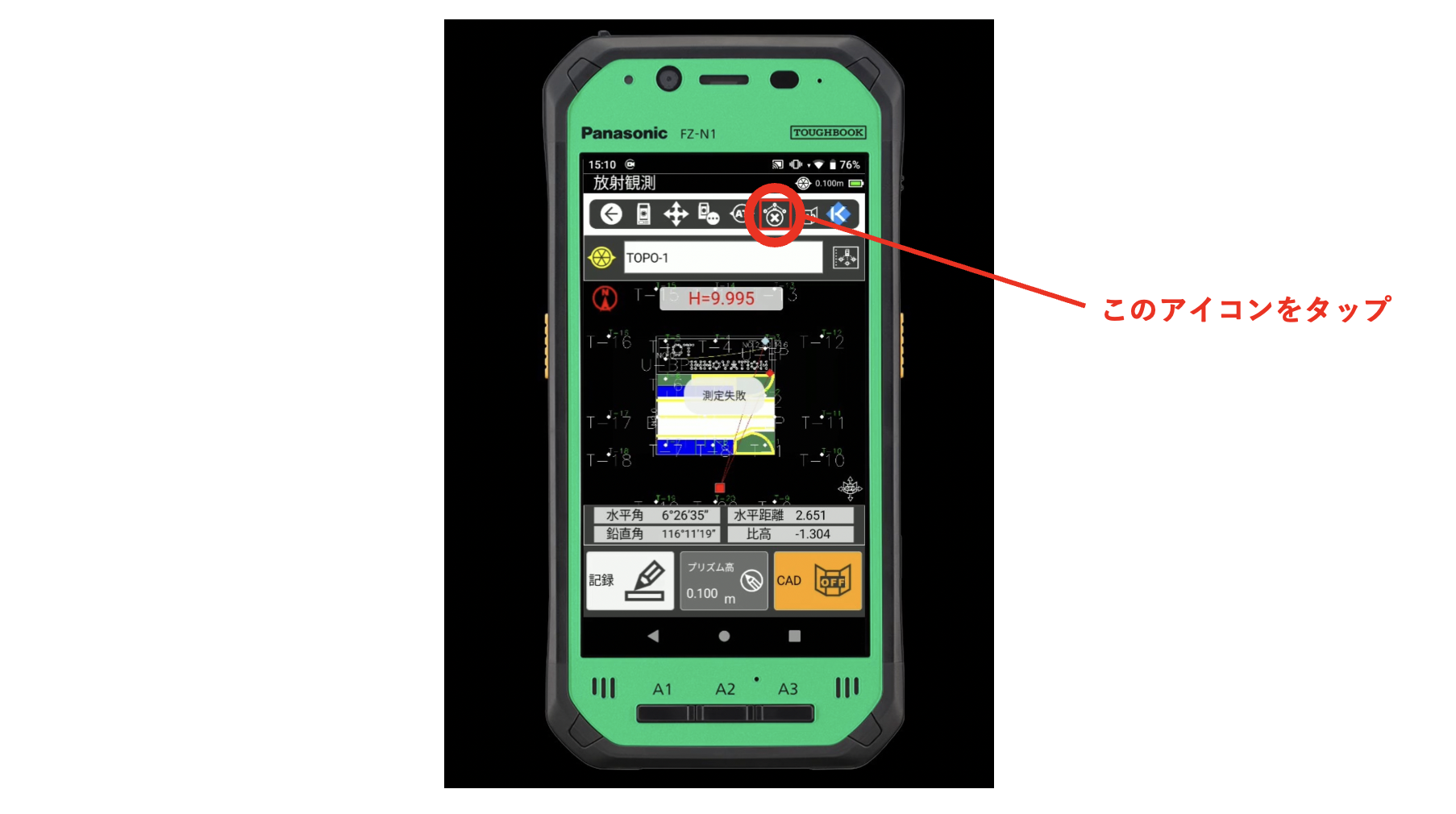

2. 「整準NG（×マーク）」のアイコンをタップする。

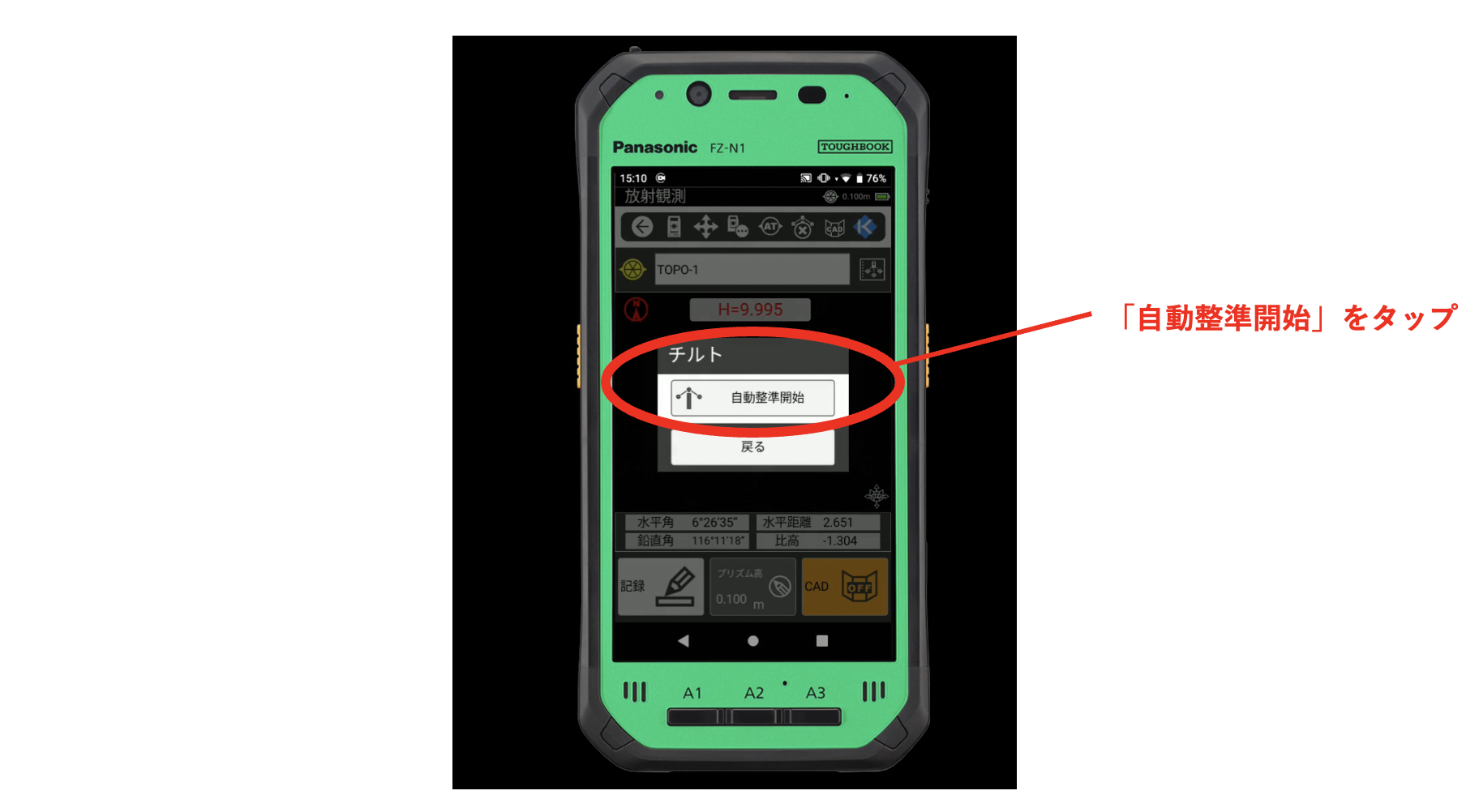

3. ポップアップした画面の「自動整準開始」をタップする。

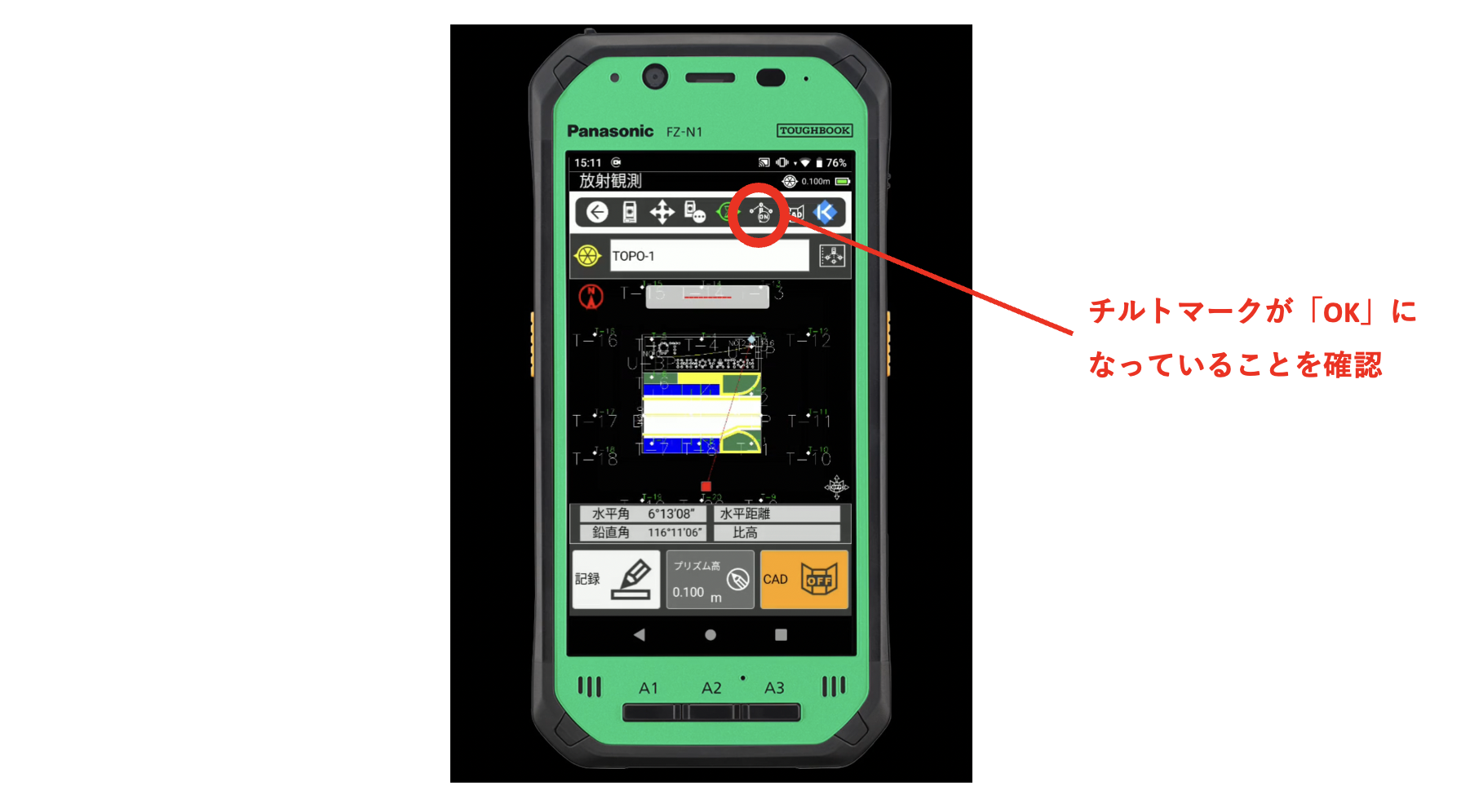

4. ツールバーのチルトアイコンが「OK」になっていれば、整準作業は完了だ。



事例2：TS（GT/iX）の器械設置で「計算不可」が出る原因と解決策（正反逆）

症状

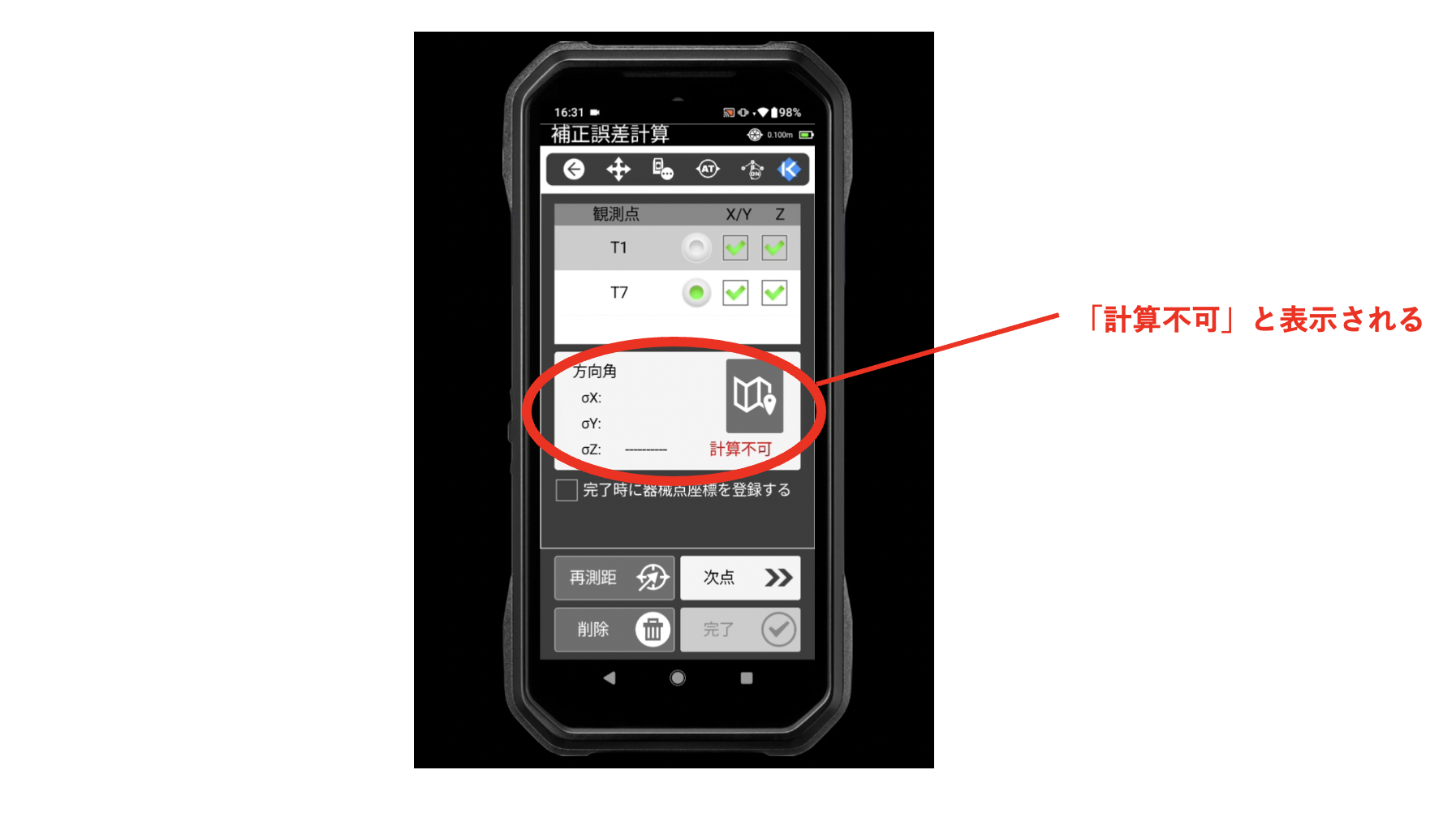

器械設置の計算時に「計算不可」と表示され、設置作業が完了できない。

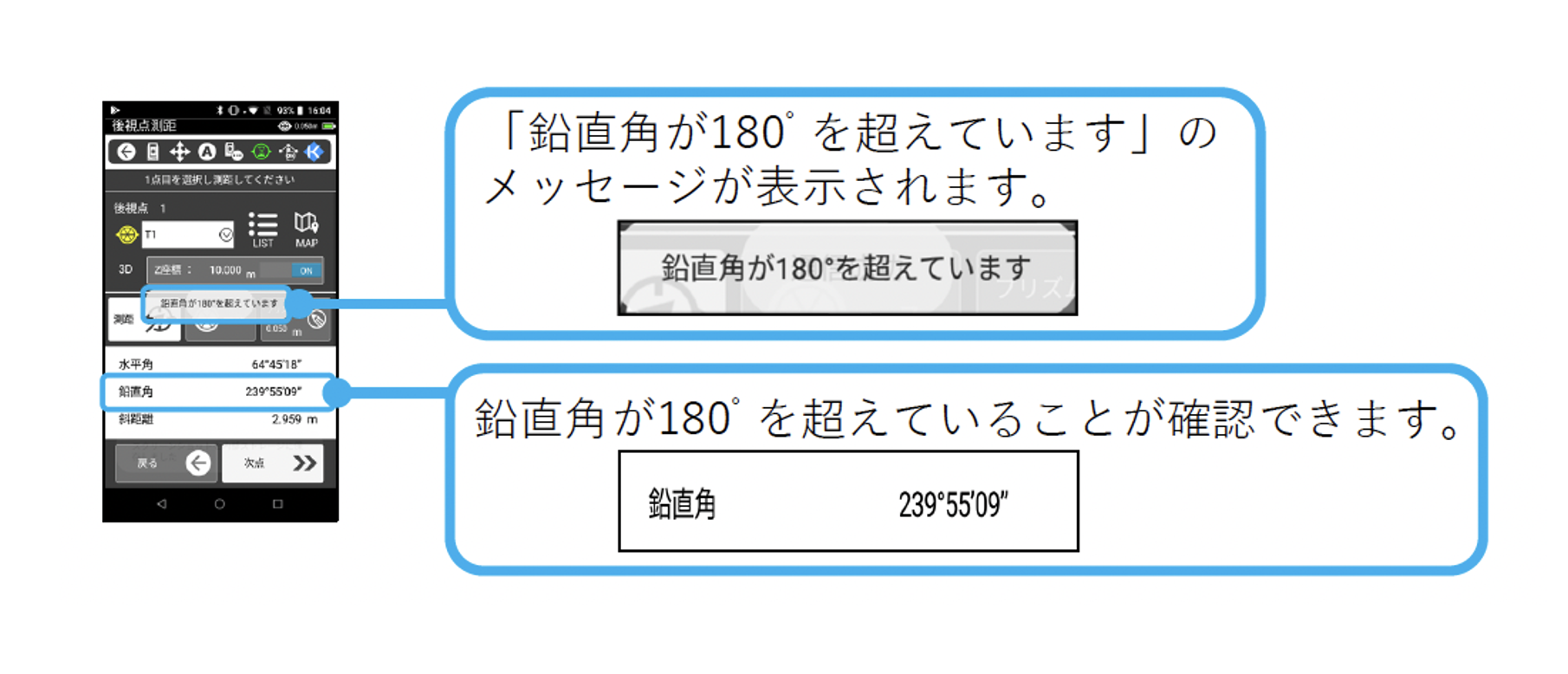

快測ナビの画面上には「鉛直角が180°を超えています」というアラートメッセージが表示される。

原因

測量機の鉛直角が180度を超えている、つまり器械のレンズの向きが上下逆さま（正反逆）になっている可能性が高い。

• 対象機種：GTシリーズ、iXシリーズ等の自動追尾型トータルステーション

なお、杭ナビは自動整準機能（整準範囲±3°）を備えているため、このトラブルは原理的に発生しにくい。

解決手順：ガイドライトと対物レンズの位置確認

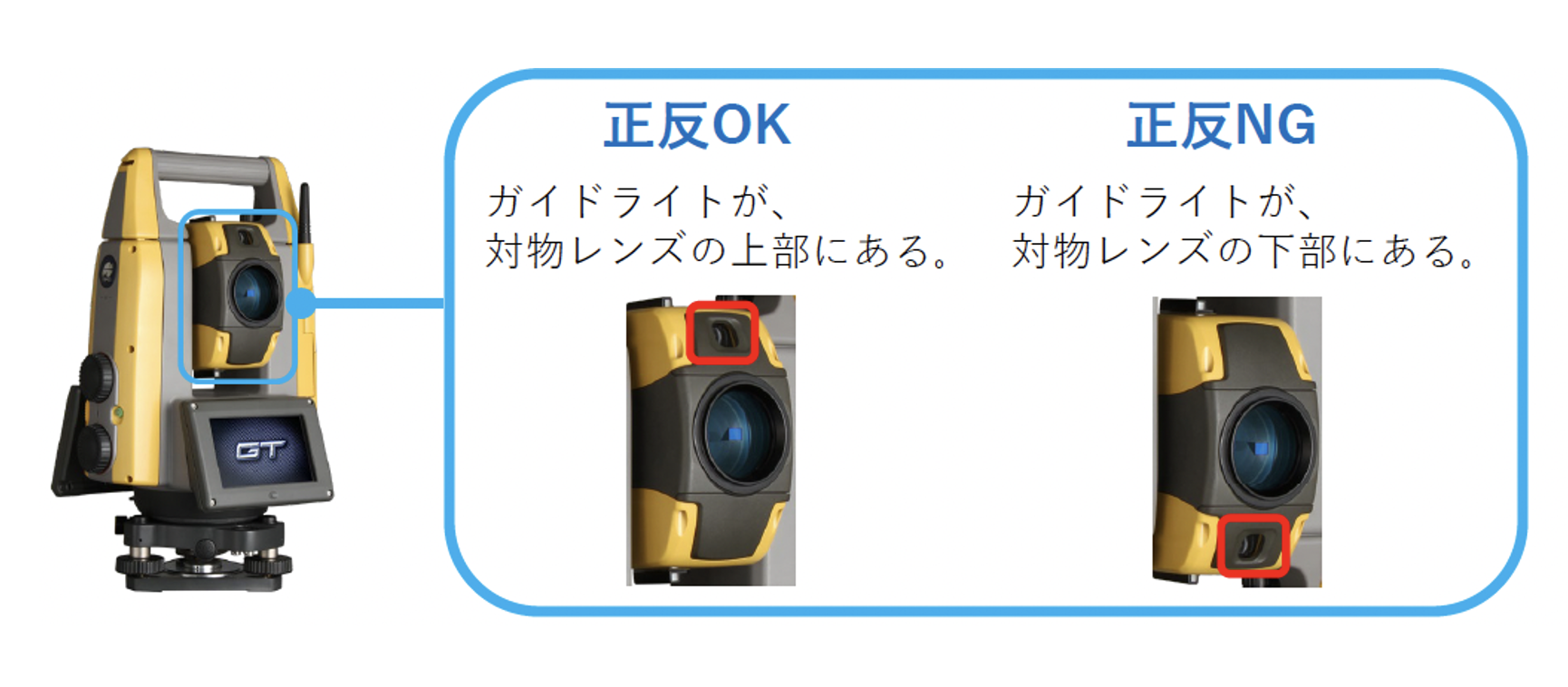

このエラーは、物理的な器械の向きを直すことで解決する。測量機の正面を確認しよう。

• 正反OK（正常）： ガイドライトが、対物レンズの「上部」にある。
• 正反NG（逆）： ガイドライトが、対物レンズの「下部」にある。

逆になっている場合は、器械の向きを正しく直し、再度器械設置をやり直す必要がある。

事例3：快測ナビでCAD画面のピンチアウト・ピンチインができない原因と解決策

症状

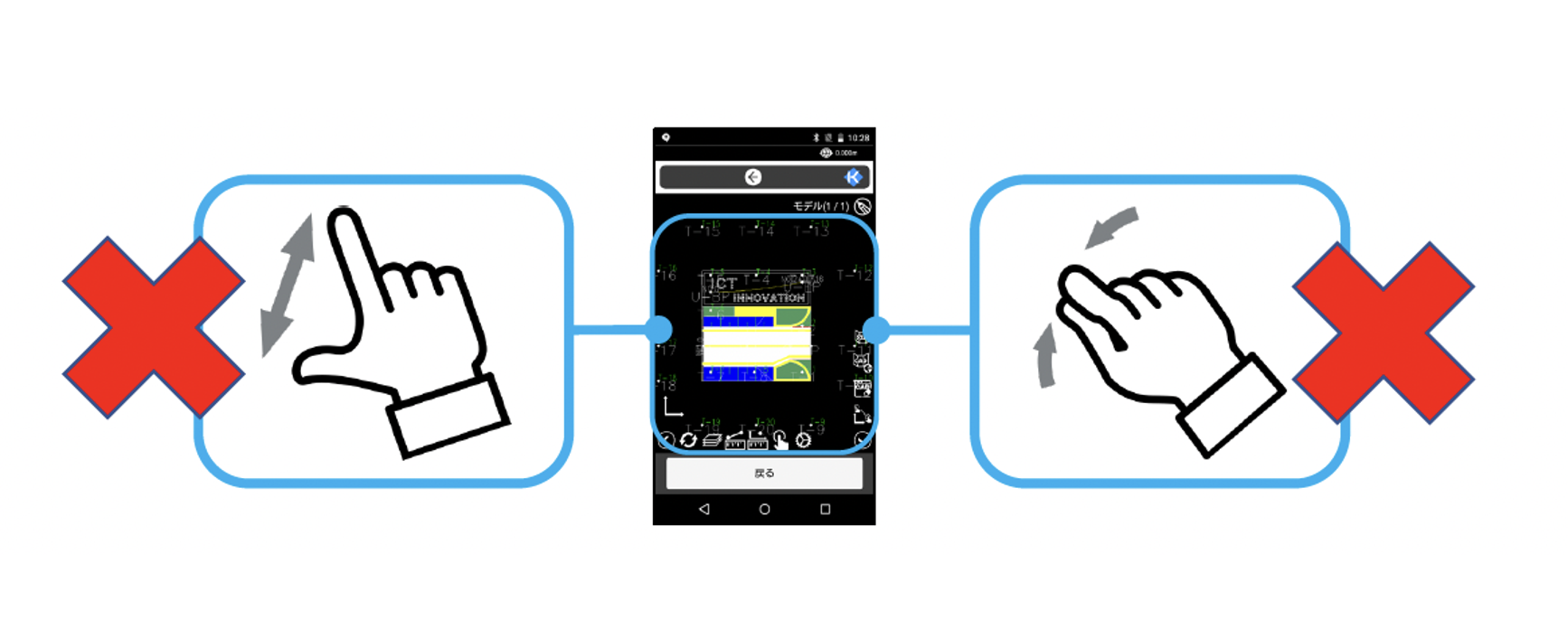

快測ナビのCAD画面を見ている際、指で画面を拡大・縮小（ピンチアウト・ピンチイン）しようとしても反応しない。

原因

これは測量機側のエラーではなく、使用している現場端末の設定が影響している可能性が高い。

画面の水濡れによる誤動作を防ぐ「水滴誤動作防止」機能が、通常のタッチ操作と干渉してしまう。

解決手順：端末設定の変更

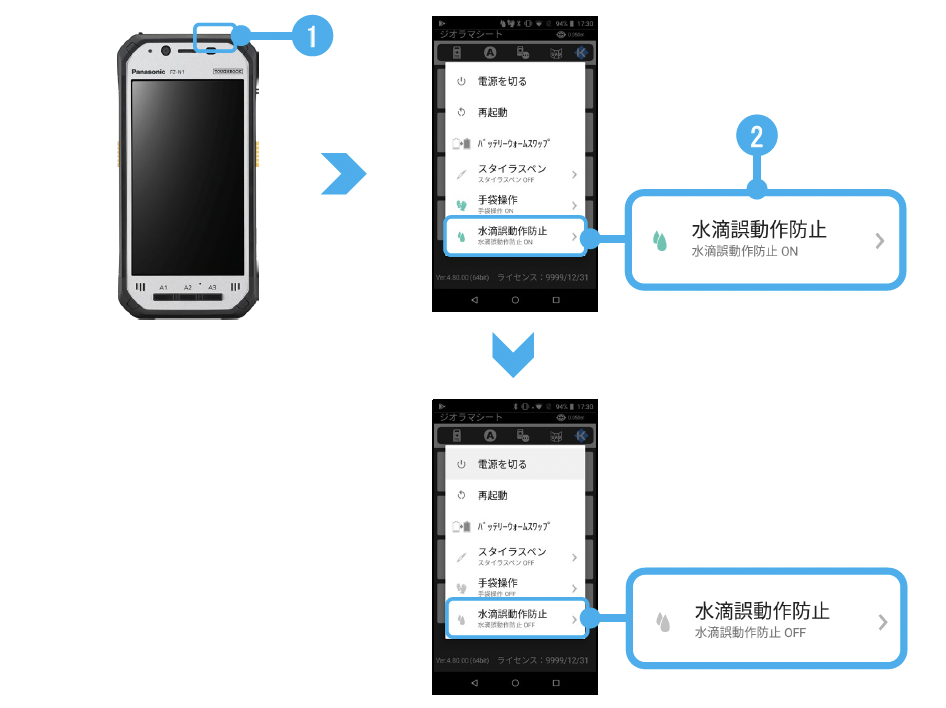

1. 現場端末上部の「電源ボタン」を長押しする。
2. 画面に表示されるメニューから「水滴誤動作防止」をタップし、設定を「OFF」にする。
3. これで通常のピンチアウト・ピンチイン操作が可能になる。

機器トラブルと無縁の測量へ。新時代の高精度スマホ測量「OPTiM Geo Scan」

ここまで見てきたように、杭ナビやTSを用いた測量は高精度である反面、「重機の振動による水平の狂い」「レンズの正反逆」「現場端末のコンディション」といった物理的なハードウェアの制約に気を配る必要がある。

精密機器ゆえに、現場の過酷な環境変化にどうしても影響を受けてしまうのだ。

器械の整準狂いや設置エラーで、いちいち作業を止めたくない

天候や振動の影響を気にせず、サクッと位置出しをしたい

そう考える現場管理者にとって、現在強力な選択肢となっているのが、オプティムの高精度スマホ測量「OPTiM Geo Scan」だ。

器械設置と「整準」の概念が原理的に不要

Geo Scanは、iPhone ProとRTK-GNSS受信機を持ち歩くだけで絶対座標を取得できる測量ソリューションである。



杭ナビのような三脚への据え付けや、「整準」という概念自体が存在しない。

強風で三脚が揺れることも、重機の振動で水平が狂うこともない。

「測定失敗」を引き起こす整準エラーから、現場のオペレーターを解放してくれるのだ。

ハードウェア起因のエラーからの解放

「レンズが上下逆さまになっている」といった器械特有のトラブルも原理的に起こり得ない。

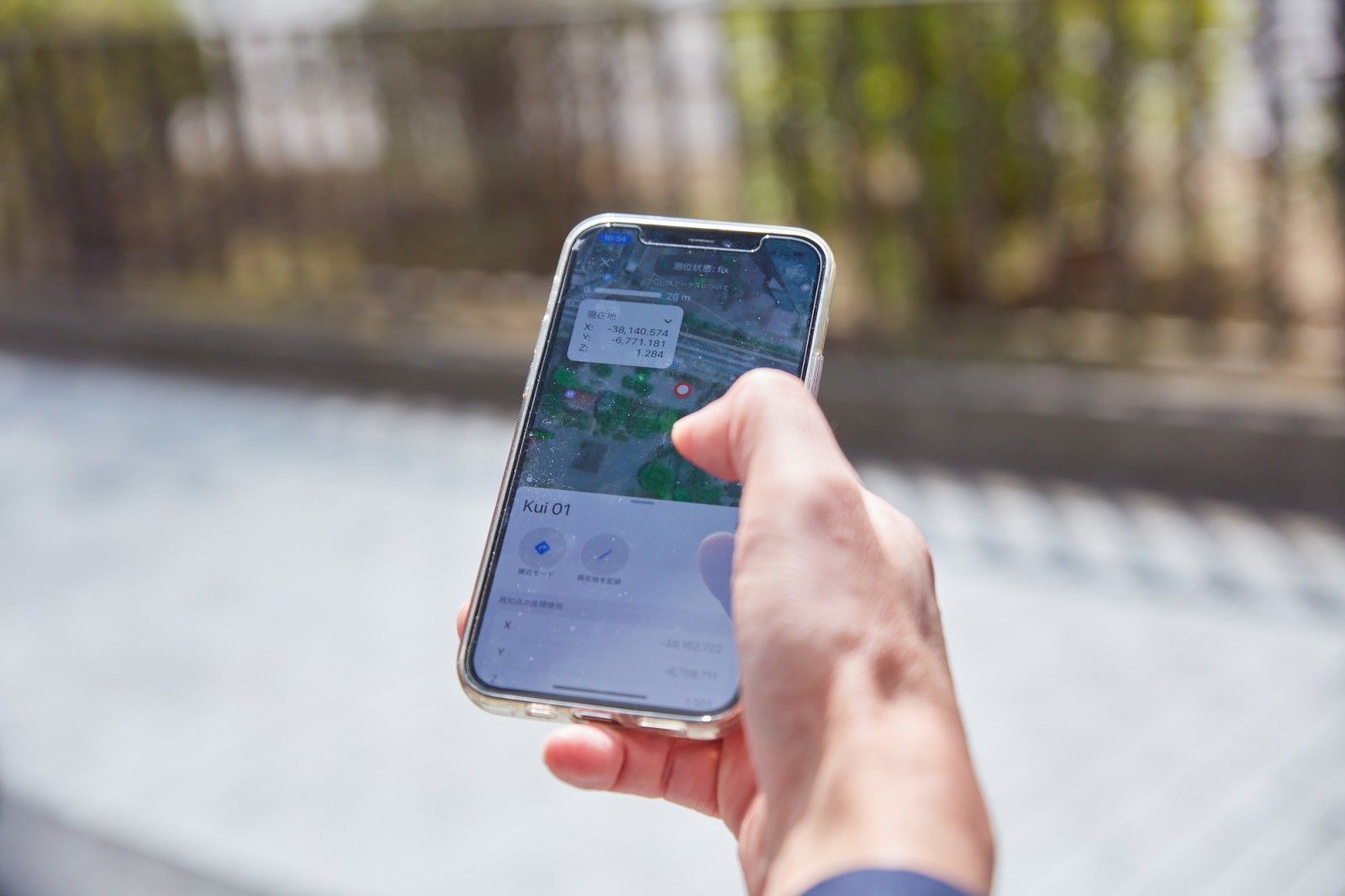

いつも使用しているiPhoneを片手に現場を歩くだけで、位置出しから出来形管理までが完結する。

ミリ級精度の実現

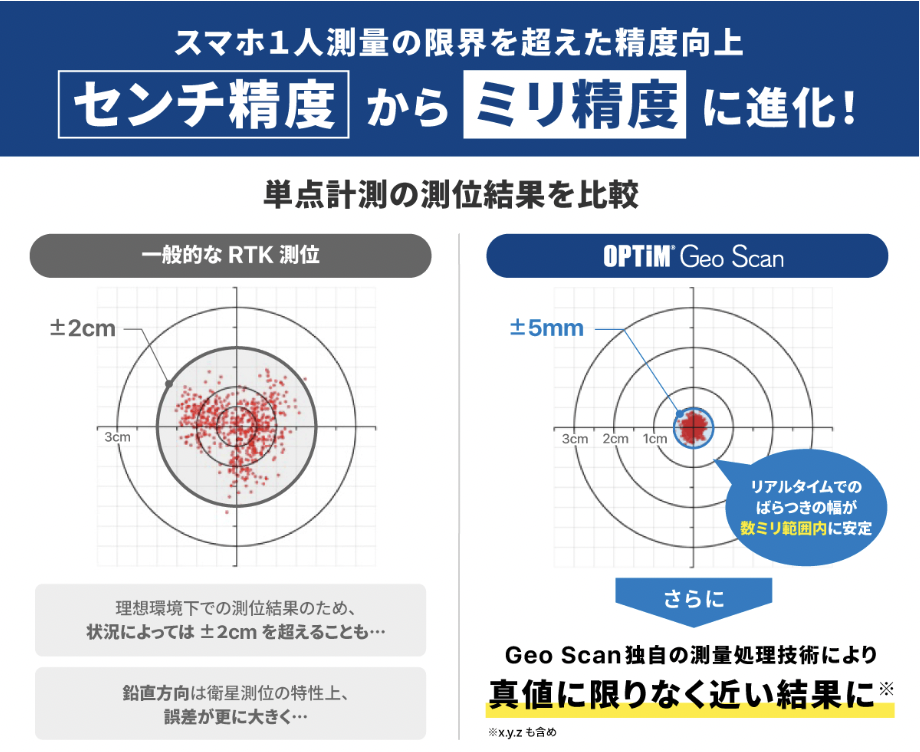

2026年3月、Geo Scanは独自の測量データ処理技術により、リアルタイム測位データのバラツキを数ミリ以内に収束させ、水平・鉛直方向ともにミリ級精度を実現した。


一般的なRTK-GNSS測位がプラスマイナス2cm程度のセンチ級精度に留まる中、スマートフォンによる測量がミリ級に近づいたのだ。

これにより、土工管理だけでなく、構造物の墨出しや施工用の基準点の位置出しまで対応可能になっている。

ただし、構造物の高精度な観測などでは依然として杭ナビやTSが必須だろう。


そして、その精度は本記事で解説したような正しい器械操作と整準管理によって担保されている。

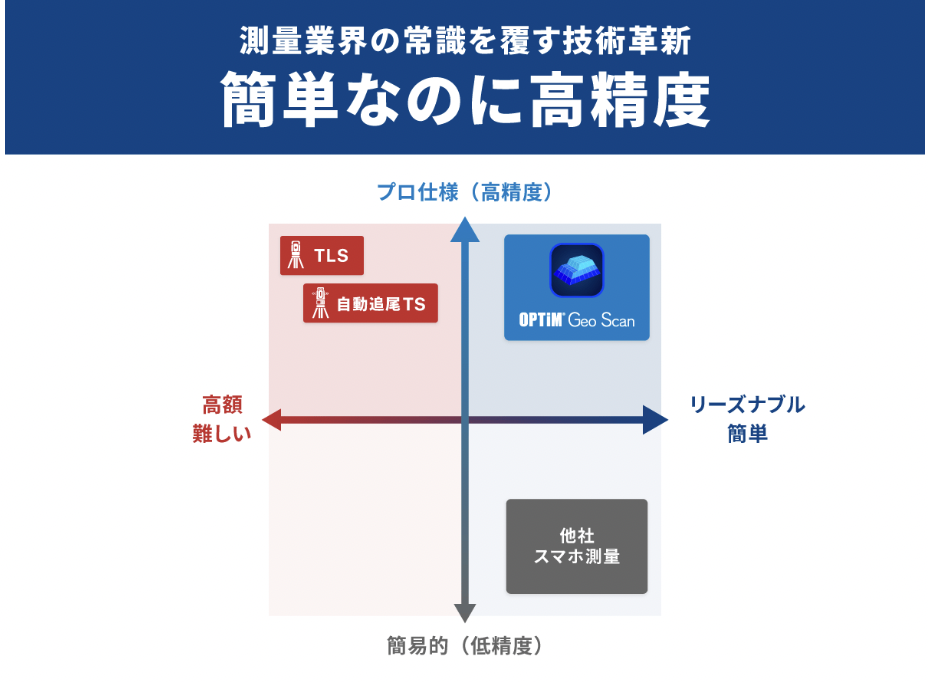

一方で、Geo Scanは「整準不要 + ミリメートル級精度」という、これまでにない運用スタイルを提示している。

日常的な位置出しや土量計算、現況確認といった作業においては、ハードウェアのトラブルリスクを極限まで削ぎ落としたスマホ測量が、現場の生産性を止めないための最短ルートになりつつある。

現場の用途と環境に合わせ、最適なツールを使い分けてほしい。
