杭ナビの器械設置で精度を落とさないために。〜 後方交会で注意すべき配置と点検について 〜

「画面の誤差がゼロ」は精度の保証ではない

杭ナビ（レイアウトナビゲーター）による後方交会は、現場の好きな場所に器械を据えられる便利な器械設置法だ。

しかし、配置や点検を誤ると測量精度が低下するリスクがあることは、意外と知られていない。

「器械設置の画面に表示される誤差がゼロに近かったから、設置は完璧だろう」。現場でこう考えてしまうことはないだろうか。

福井コンピュータの公式情報でも、後方交会で表示される誤差は、器械点と後視点の2点から計算された誤差を表すものであり、器械設置の精度が保証されるものではないと明記されている。

つまり、誤差の数値がゼロに近くても、現場の座標と一致するとは限らない。

短い距離や狭い角度といった「悪い配置」で後視点を観測した場合、画面上の誤差表示は小さくても、実際の座標はずれている可能性がある。

本記事では、杭ナビの後方交会による器械設置で精度を落とさないために、現場で押さえておくべき配置と点検法を解説する。

後視点の配置が精度を決める。二等辺三角形と夾角の鉄則

後方交会の精度を左右する最大の要因が、器械点と後視点（バック点）の幾何学的な位置関係である。

二等辺三角形を意識した配置

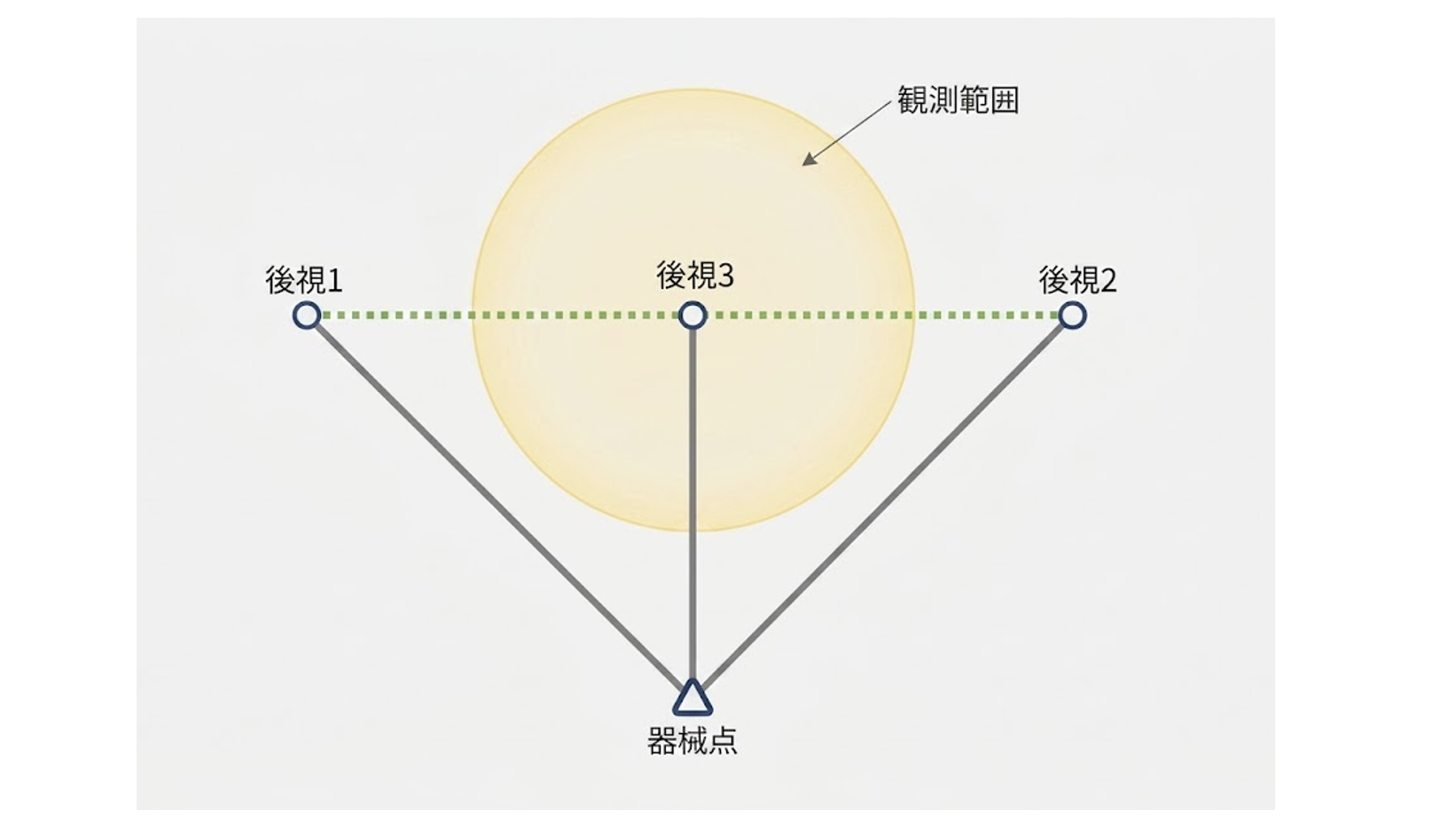

器械の位置と後視点（2点あるいは3点）の位置関係が「二等辺三角形」になるように器械を据えることが推奨される。

器械点から各後視点までの距離が極端にアンバランスだと、計算精度が安定しにくい。

左右の後視点までの距離が、なるべく均等になるような位置に器械を据えるのが基本だ。

理想的な夾角は90〜120度

後視点を見込む角度、すなわち夾角（きょうかく）も精度に直結する。

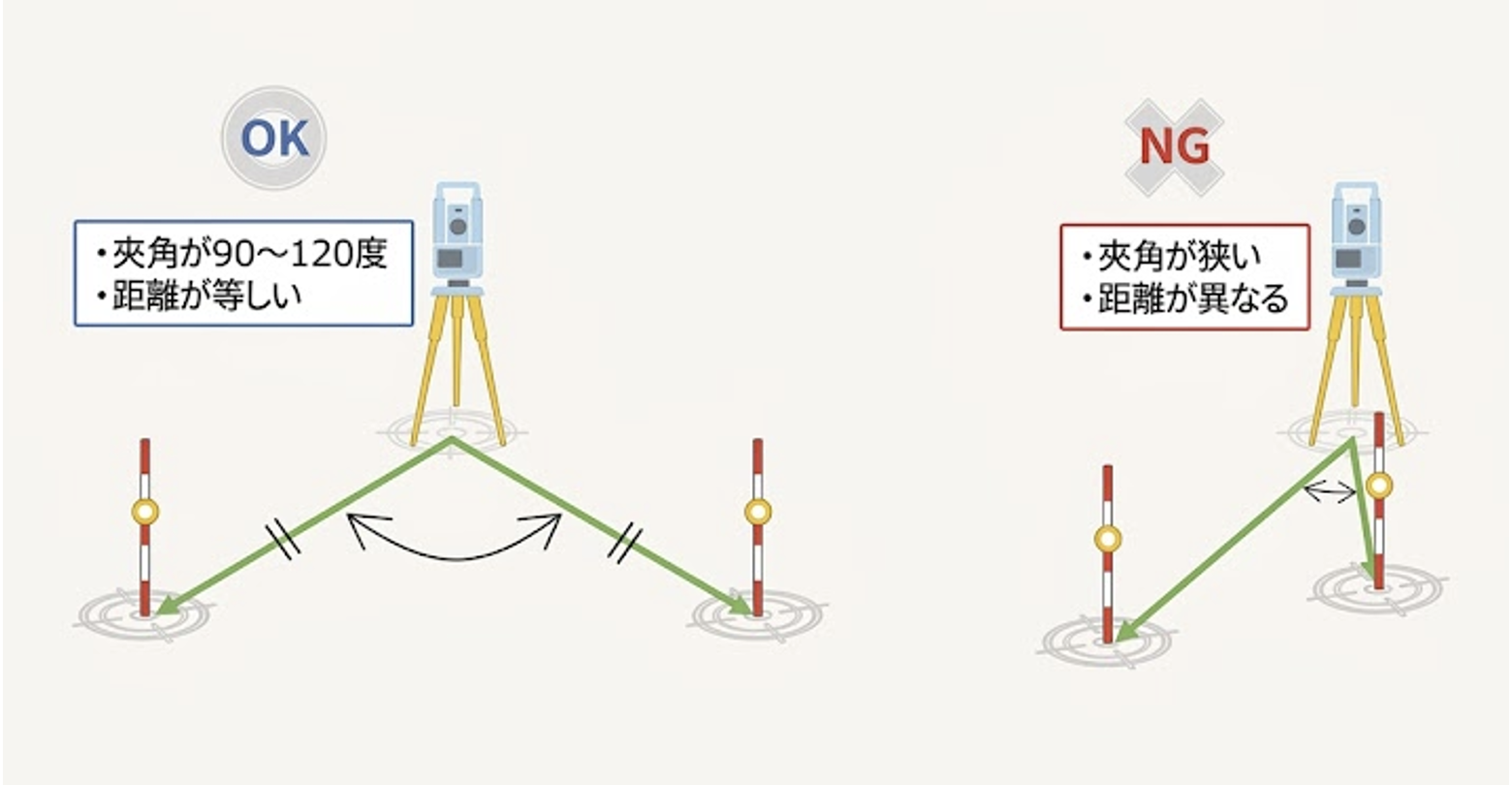

福井コンピュータの情報では、夾角は90〜120度が理想とされている。


夾角が狭すぎたり、広すぎたりする場合は、計算精度が落ちてしまう。

たとえば、2つの後視点が器械点から見てほぼ同じ方向に並んでいる（夾角が極端に狭い）ような配置は「悪い配置」である。

このような場合、わずかな観測誤差が座標計算に増幅されてしまう。

短い距離・狭い角度という条件が重なると、画面表示の誤差は小さく見えても、実際の精度は確保されていないという事態が起こり得るのだ。

距離のバランスにも配慮する

器械点と後視点、そして観測したい点までの距離が近すぎると、誤差が発生する原因となる。

ある現場の実務者は、後方交会を前提とする場合、基準点間の距離は事実上50m以内、できれば40m程度のピッチで配置したいとしている。


交差点付近など、複雑な現場ではさらに細かく基準点を設けることが望ましい。

基準点は「多めに設置しておく」ことで、器械の据え替え時にも柔軟に対応でき、結果として現場全体の作業効率と精度の両立につながる。

設置後の「始業前点検」を行おう

正しい配置で器械設置を完了したとしても、それで安心してはいけない。

後方交会は、後視点2点までの角度・距離を使用して器械点の座標を計算するため、計算上どうしても誤差を含んでいる可能性がある。

他の既知点・前日の作業点で確認する

器械設置の後に、他の既知点および前日に施工した作業点を確認観測し、ずれていないかを必ず点検すること（始業前点検）が推奨される。

設置に使った後視点とは別の既知点を観測し、その座標が設計値と一致しているかを確認するのだ。ここでずれが見つかれば、器械設置をやり直そう。

この手間を惜しまないことが、後工程の手戻りを防ぐ方法である。

高精度が求められる作業では「既知点設置」を選ぶ

後方交会は便利な反面、計算上の誤差を含みやすい。

そのため、構造物の測位など高い精度を要する作業の場合は、後方交会ではなく、既知点上に器械を据えてから観測する「既知点設置（後視点測定）」を使用することが推奨される。

要求される精度に応じて、器械設置の方法を使い分ける判断が求められるのだ。

ターゲットの扱いと、知っておきたい現場の作法

器械設置の精度を高めるためには、配置や点検だけでなく、ターゲット（プリズム）の扱い方にも注意しよう。

後視点はできれば直視し、ミラー高は低く

後視点が直視可能であれば、できる限り直視して観測することが望ましい。

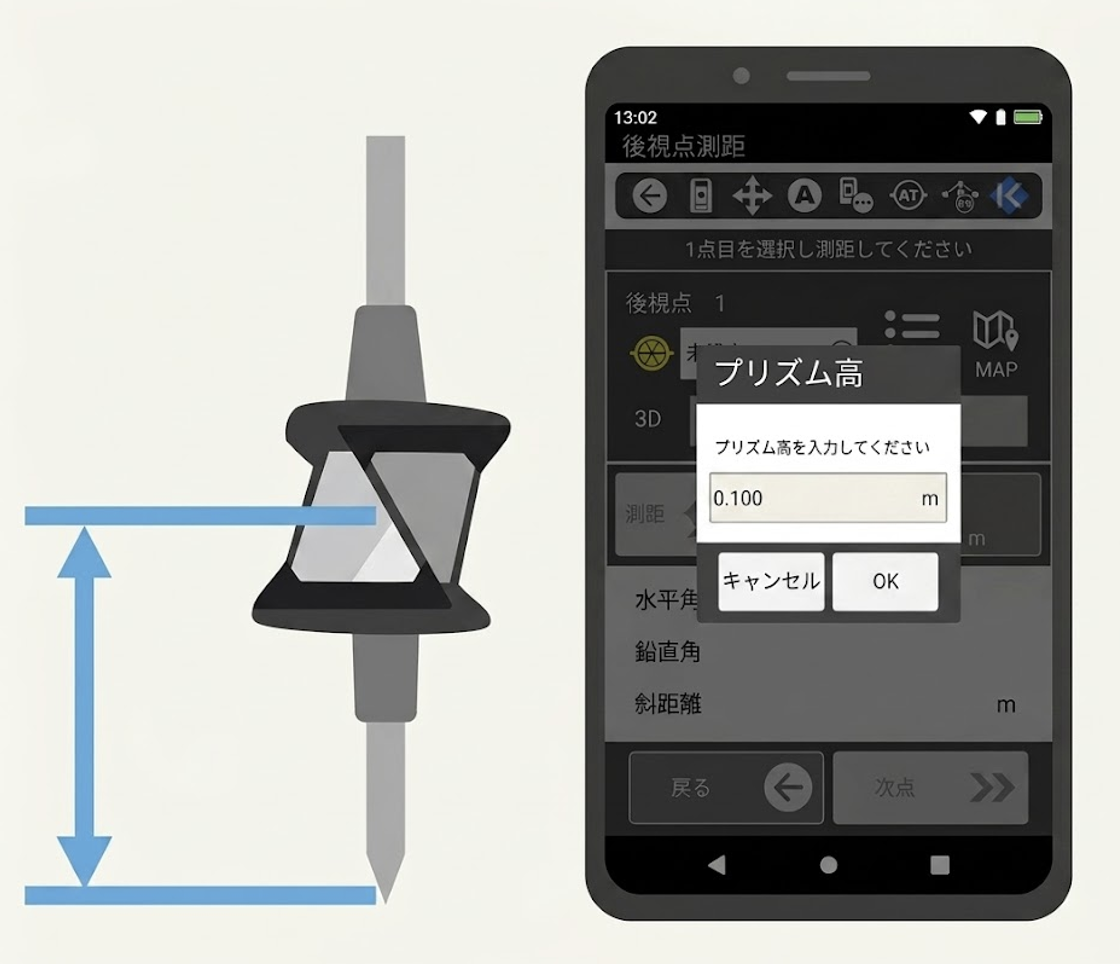

また、目標高（ミラー高）はできるだけ低く設定することで、ミラー位置の誤差を小さく抑えることができ、全体の測定精度の向上につながる。

プリズムは器械（杭ナビ）に正対させる

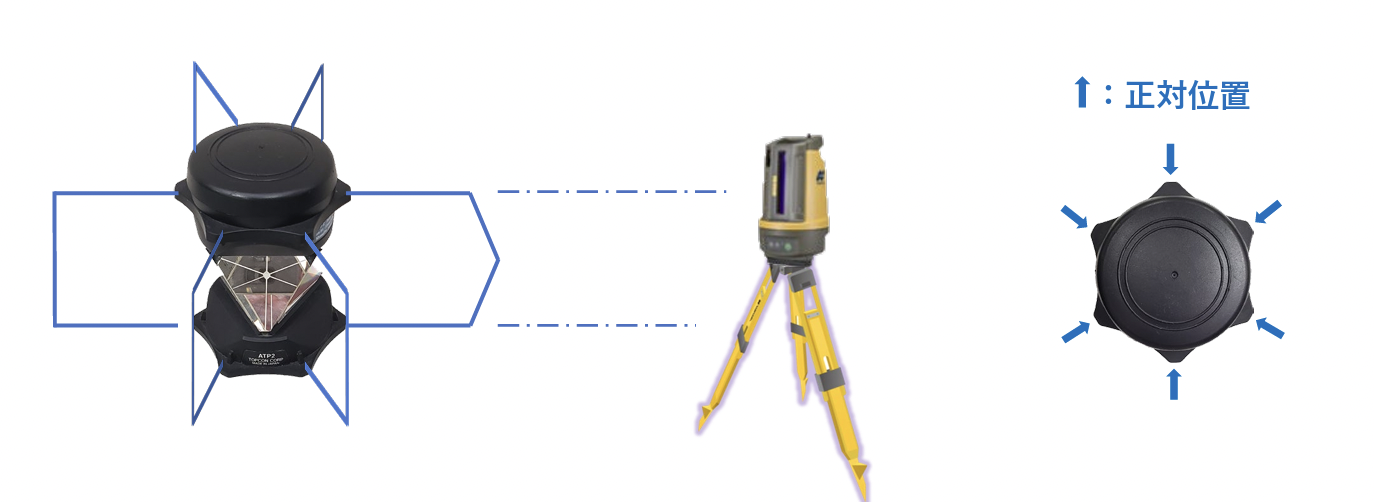

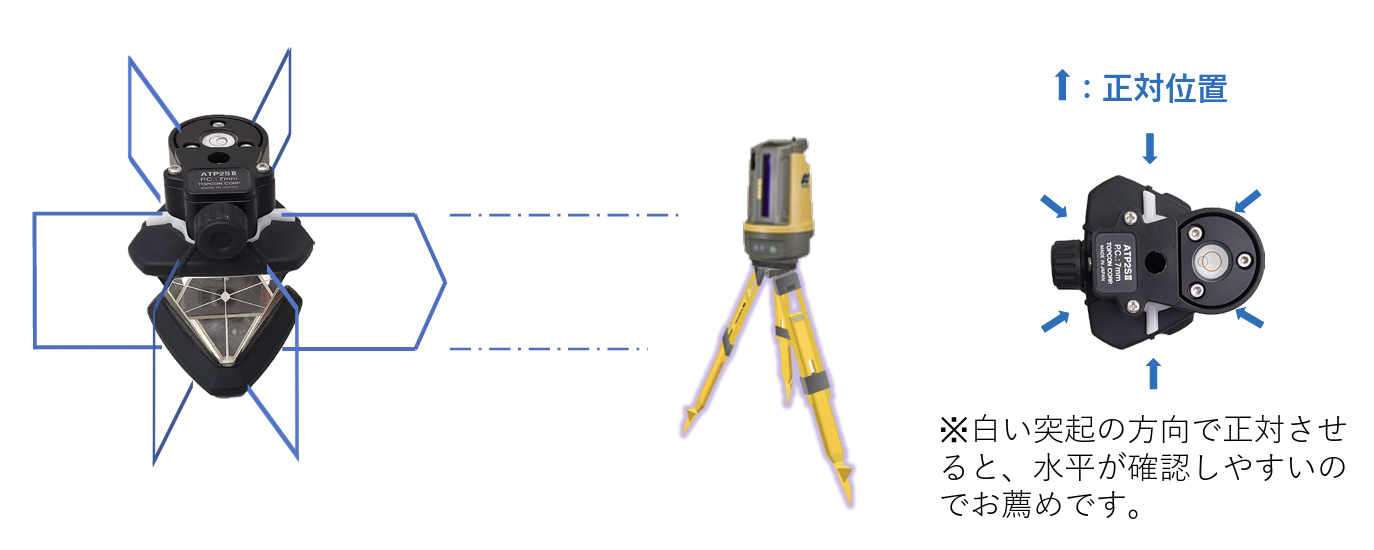

杭ナビのサーチは縦方向に行われ、観測時はプリズムを器械に正対させることが基本である。



ターゲットが器械に対して傾いていると、正確な観測ができない場合がある。

こうした一つひとつの基本動作の積み重ねが、測量精度を支えている。

細かな配置や点検のストレスがない！新たな選択肢。高精度スマホ測量「OPTiM Geo Scan」

ここまで解説してきたとおり、杭ナビの後方交会による器械設置では、二等辺三角形を意識した後視点の配置、夾角90〜120度の確保、距離のバランス、そして始業前点検といった、いくつかの注意事項に気を配る必要がある。

これらの手順を一つひとつ踏むことで、杭ナビ本来の高精度な測量性能が発揮される。

つまり、杭ナビは精密な測量機器であり、その性能を引き出すには、現場のオペレーターによる正確な器械設置と細やかな配慮が前提条件となる。

ただし、現場の現実として「後視点の配置や始業前点検に時間を割けない」「サクッと位置出しをしたい」「ベテランの測量経験がなくても誰でも使いこなしたい」という声があるのも事実だ。

特に小規模な現場や、施工管理者がスポット的に位置出しをしたい場面では、器械設置の幾何学的な配置を考える作業そのものが負担となる。

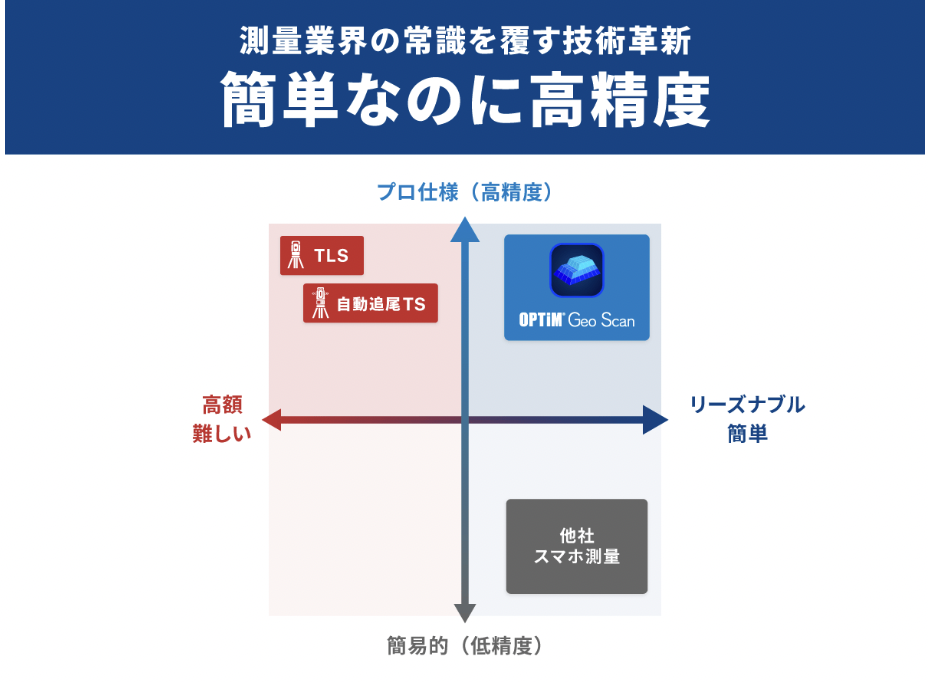

そこで業界で新たな選択肢として注目を集めているのが、オプティム社の高精度スマホ測量「OPTiM Geo Scan」だ。

器械設置の配置・点検が原理的に不要

Geo Scanは、iPhone ProとGNSS受信機を組み合わせた測量ソリューションである。


衛星測位による絶対座標を取得する仕組みであるため、後方交会のような器械設置作業が原理的に不要となる。

二等辺三角形の配置を考える必要も、夾角を気にする必要も、後視点を観測して始業前点検を行う必要もない。

iPhone Proを持って測位したい現場に向かうだけで、その場で座標が取得できる。

ミリ級精度の実現

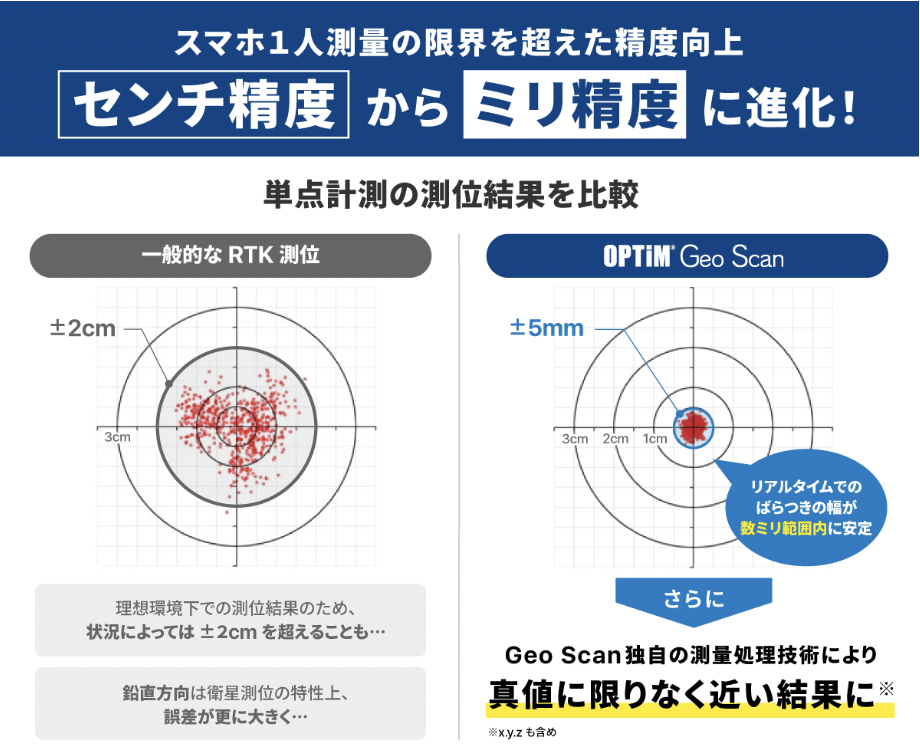

2026年3月、Geo Scanは独自の測量データ処理技術により、リアルタイム測位データのバラツキを数ミリ以内に収束させ、水平・鉛直方向ともにミリ級精度を実現した。


一般的なRTK-GNSS測位がプラスマイナス2cm程度のセンチ級精度に留まる中、スマートフォンによる測量がミリ級に近づいたのだ。

これにより、土工管理だけでなく、構造物の墨出しや施工用の基準点の位置出しまで対応可能になっている。

「精密な器械設置」と「手軽な位置出し」、それぞれの役割

杭ナビは、専門的な測量経験を持つオペレーターによる本格的なワンマン測量を実現する優れたツールだ。

そして、その精度は本記事で解説したような正確な配置と点検を踏むことで担保されている。

一方で、Geo Scanは「器械設置不要 + ミリ級精度」という、これまでにない運用スタイルを提示している。


現場の規模、作業内容、要求される精度、操作者のスキルによって、どちらが最適かは異なるだろう。

しかし、「精密機器の繊細な器械設置」という長年の前提に対する新しい答えが業界に登場したことは、今後の機材選定に大きな影響を与えていくと考えられる。
