電子レベルの選び方を紹介！ 〜 区分、標尺で変わる精度など、押さえるべきポイントを解説！〜

はじめに 〜 カタログの「精度」だけでは選べない 〜

電子レベル（デジタルレベル）は、バーコード状の目盛が刻まれた専用標尺を画像処理で自動読み取りする水準測量機器だ。

読み取り誤差という観測者ごとの個人差が生じにくく、データを自動記録できることから、現在の水準測量の主力となっている。

しかし、いざ導入を検討してカタログやWEBサイトを開いてみても、測定精度、距離測定精度、倍率、分解力、防塵・防水性能と、数値が並んで判断に迷うことも少なくないのではないだろうか？

ここで陥りやすいのが、「高さ精度の数値が小さい機種 ＝ 良い機種」という単純な見方だ。

実際には、同じ本体であっても、組み合わせる標尺によって精度の数値は変わってしまう。

さらに、そもそも計画している測量の等級に対して使用が認められない機器であれば、精度が高くても選択肢にならない。

本記事では、電子レベルを選ぶときに押さえるべき4つのポイントを整理する。数値の裏にある意味を理解しておけば、カタログの見え方も変わるはずだ。

ポイント1：【 級別 】「1級レベル」「2級レベル」とは何か？

電子レベル（デジタルレベル）のカタログには、しばしば「国土地理院登録：1級レベル」「2級レベル」という記載がある。

これが、機種選定における最初の関門だ。

測量機器には性能による級別がある

国土地理院は測量機器性能基準を定めており、測量機器はその性能に応じた級別に分類される。

作業規程の準則にも「測量機器級別性能分類表」が設けられており、レベルと水準標尺はそれぞれ級別に分類されている。

《電子レベルの級別性能分類》

級別	最短視準 距離(m)	最小読取値 (mm)	読 取 方 法	自動補正装 置公称設定 精度 (秒)	円形気泡管 公称感度 (分／目 盛)	摘 要
1	3.0 以下	0.01	電子画像処理方式による自動読取機構を有すること	0.4 以下	8以下	視準線微調整機構を有すること
2	2.5 以下	0.1	同上	0.8 以下	10以下	同上

ここで、電子レベルを検討するうえで押さえておきたい点がある。

同分類表では、電子レベルは1級と2級の2区分として定められている。

3級という区分が存在しないため、電子レベルのカタログに現れる級別表記は「1級レベル」か「2級レベル」のいずれかになる。

つまり「1級レベル」とは、電子レベルにおける最も高い性能区分に適合すると認められた機器を指す。

級別を分ける具体的な要件としては、最短視準距離、最小読取値、自動補正装置の公称設定精度、円形気泡管の公称感度などが規定されている。

いずれも「1級のほうがより厳しい基準」という関係にあり、カタログの個別スペックは、この級別要件を満たすための性能でもあるわけだ。

注意：「測量の等級」と「機器の等級」は別物

ここで混同しやすいのが、「1級水準測量」という測量作業の等級と、「1級レベル」という機器の等級だ。

この2つは対応関係にあるが、同じものではない。

作業規程の準則第62条では、水準測量の等級ごとに、使用する機器・標尺が表の形で定められている。

その表では、1級水準測量には「1級レベル」と「1級標尺」、「2級水準測量」には「2級レベル」と「1級標尺」、3級・4級水準測量には3級レベルと2級標尺、といった対応が示されている。

機器	性能	適用
1 級 レ ベ ル	水準器感度10"/2mm 相当	1 ～ 4 級 水 準 測 量
2 級 レ ベ ル	水準器感度20"/2mm 相当	2 ～ 4級 水 準 測 量
3 級 レ ベ ル	水準器感度40"/2mm 相当	3～4級 水 準 測 量  / 簡 易 水 準 測 量
1 級 標 尺	標尺改正数100μm/m（20℃）	1 ～ 4 級 水 準 測 量
2 級 標 尺	標尺改正数200μm/m（20℃）	3 ～ 4級 水 準 測 量
1 級 セ オ ド ラ イ ト	最小読定値/秒読	1 ～4 級 水 準 測 量（渡海）
1 級 トータルステーション	最小読定値/秒読 測定精度（5mm＋5 ×10 -6・D）	1 ～4 級 水 準 測 量（渡海）
測 距 儀	測定精度（5mm＋5 ×10 -6・D）	1 ～4 級 水 準 測 量（渡海）
水 準 測 量 作 業 用 電 卓	ー	ー

ここで重要なのが、同条が「次表に掲げるもの又はこれらと同等以上のものを標準とする」と定めている点だ。

つまり、表に示された等級より高性能な機器であれば使用できる。

項目（行） ＼ 区分（列）	1 級 レ ベ ル	2 級 レ ベ ル	3 級 レ ベ ル
設 定 単 位	0.01mm	0.1m	1m
許容範囲	0.3mm	0.3mm	3mm

たとえば1級標尺は、表2では1級・2級水準測量に対応する標尺とされているが、より下位の3級・4級水準測量に用いることも「同等以上のもの」として認められる。

逆に、2級標尺を1級水準測量に使うことはできない。

上位の機器は下位の測量に使えるが、その逆は成り立たないという関係を押さえておきたい。

「3級レベル」という表記を見かけたら

ここで、先ほどの級別の話と突き合わせておきたい点がある。

準則第62条の表には「3級レベル」という区分が登場する。

一方、表1では電子レベルに3級の設定がない。これは矛盾ではない。

第62条の表にある「3級レベル」は気泡管レベル・自動レベルを含めたレベル全般としての区分であり、そのうち電子レベルという型式に限れば1級と2級しか定められていない、という関係になる。

《気泡感レベルの級別性能分類》

級別	最短視準 距離(m)	最小読取値 (mm)	読 取 方 法	主気泡管 公称感度 (秒/目盛)	円形気泡管 公称感度 (分/目盛)	摘 要
1	3.0 以下	0.1	精密読取機構等を有すること	10 以下	5以下	気泡合致方式であり、視準線微調整機構を有すること
2	2.5 以下	1	同 上	20 以下	10 以下	同上
3	2.5 以下	ー	ー	40 以下	10 以下	ー

《自動レベルの級別性能分類》

級別	最短視準 距離(m)	最小目盛値 (mm)	読 取 方 法	自動補正装置公称設定精度 (秒)	円形気泡管 公称感度 (分／目盛)	摘 要
1	3.0 以下	0.1	精密読取機構等を有すること	0.4以下	8以下	視準線微調整機構を有すること
2	2.5 以下	1	同 上	0.8 以下	10 以下	同 上
3	2.5 以下	ー	ー	1.6 以下	10 以下	ー

国土地理院が公開している登録機種一覧でも、レベルは1級・2級・3級に分けて掲載されている。

カタログや資料で「3級レベル」の表記を見かけても、それが電子レベルの級別を指しているとは限らない点に注意したい。

したがって機種選定では、「自社が受注する測量の等級」から逆算して、必要な機器等級を決めることになる。

基本測量と公共測量で参照先が異なる

もう一点、実務上の注意点がある。

国土地理院が公開している登録機種一覧簿は、基本測量に使用する測量機器の性能基準による級別を示したものだ。

同院は、公共測量においては個々の作業の根拠となる作業規程等に基づいた測量機器を使用するよう案内している。

「国土地理院登録＝あらゆる測量で自動的に使える」という理解は正確ではない。

発注者の定める作業規程を確認することが前提となる。

ポイント2：【 標尺 】精度は「本体×標尺」の組み合わせで決まる

電子レベルのスペックを注意深く見ると、高さ測定精度が1つの数値ではなく、使用する標尺ごとに複数併記されていることに気づく。

これは、本体の性能だけでは精度が決まらないことを意味している。

同一の本体でも、精密な標尺を使えば高い精度が出るし、簡易な標尺を使えばその数値は大きく（＝精度は低く）なる。

つまり、本体の精度スペックは「どの標尺と組み合わせたときの値か」とセットで読まなければ意味がない。

ここで、標尺の材質による違いを整理しておこう。

インバール標尺：温度に強い精密水準測量の標準

精密な水準測量で用いられるのが、インバール（インバー）製の標尺だ。

作業規程の準則の別表1でも、水準標尺の級別性能分類において1級標尺の材質はインバールと定められており、目盛精度や全長についても要件が規定されている。


材質そのものが級別の要件になっている点は、標尺選定の重みを物語っている。

インバーとは、鉄にニッケルを約36%加えた合金で、常温付近での熱膨張率が極めて小さいことを特徴とする。

その線膨張係数は鉄やニッケルのおよそ10分の1とされ、日本語では「不変鋼」とも呼ばれる。

なぜ測量で材質（インバー）が重要なのか。

標尺は目盛によって高さを測る道具である以上、温度変化で標尺自体が伸縮すれば、目盛の間隔が変わって誤差になる。

インバール（インバー）標尺は温度による寸法変化がほとんどないため気温が変動する屋外でも目盛の信頼性が保たれるのだ。

作業規程の準則で、1級水準測量において観測の開始・終了・固定点到着ごとに温度を1℃単位で測定すると定められているのも、精密な水準測量が温度の影響を強く意識した作業であることの表れといえる。

一方で、インバール標尺は高価であり、取り扱いに注意を要する。

グラスファイバー標尺・アルミ標尺：実用性とコストのバランス

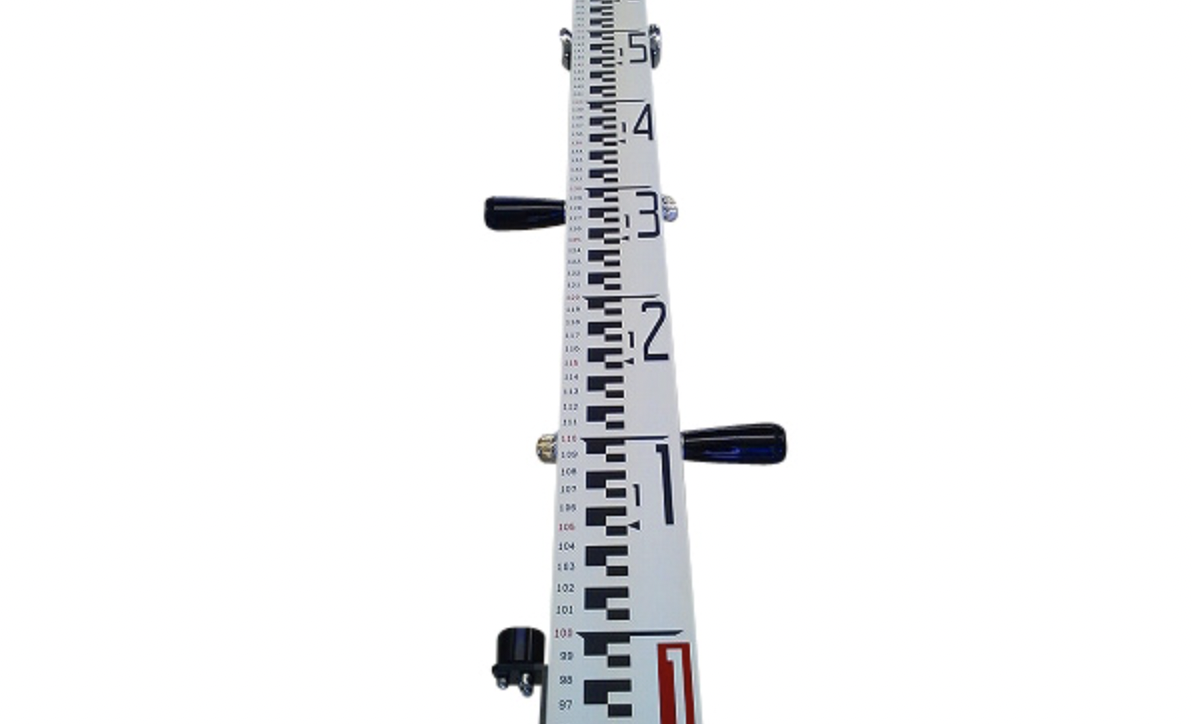

これに対し、グラスファイバー製やアルミ製の標尺は、より一般的な工事測量で広く使われている。

インバールほどの温度安定性はないものの、軽量で扱いやすくコスト面でも導入しやすい。

求める精度が過剰でなければ、現場の作業性を優先する選択は合理的だ。

電子レベルは「対」になった標尺しか使えない

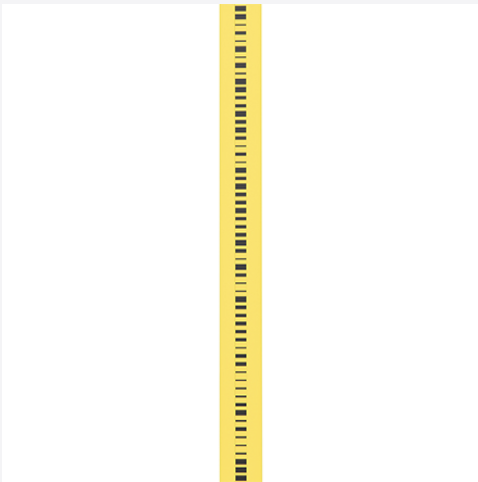

そして電子レベル特有の制約として、専用のバーコード標尺（パターンスタッフ）が必要になる。

電子レベルは標尺のバーコードパターンを画像処理で読み取る仕組みであるため、基本的に同一メーカーの、その機種と対になった標尺しか使用できない。


アルミ標尺のように「どのメーカーのレベルとも組み合わせられる」わけではないのだ。

これは選定において見落とせない意味を持つ。本体を選ぶことは、標尺の系列を選ぶことでもある。

すでに手持ちの標尺がある場合、別メーカーの本体に乗り換えれば標尺も買い直しになる。

本体価格だけでなく、必要な標尺まで含めた総額で比較すべき理由がここにある。

ポイント3：【 データ記憶とインターフェース  】観測後の業務まで見据える

電子レベルの大きな利点は、観測データを自動で記録・出力できる点にある。

ここは「現場で測る」ことより、「測った後どうするか」に関わる軸だ。

内部メモリの容量は「何点測れるか」

多くの電子レベルは内部メモリを備えており、その容量は記憶できる観測点数で示される。

数千点規模のものから、1万点規模のものまで幅がある。判断の目安は、自社の1日あたり・1現場あたりの観測点数だ。

容量が不足すれば、現場でこまめにデータを吸い出す手間が発生する。なお、準則第62条の使用機器表では、水準測量作業用電卓について800測分以上の記憶容量が示されている。

記憶容量が要件として明示されているという事実は、データを確実に保持できることが観測機器の性能の一部と見なされていることを意味する。

外部メモリの有無は現場での取り回しに直結する

SDカードやUSBメモリに直接データを書き出せる機種と、本体メモリのみの機種がある。

外部メモリに対応していれば、現場でカードを差し替えるだけでデータを持ち帰れる。

対応していなければ、パソコンとケーブルで接続してデータを吸い出す作業が必要になる。

インターフェースは「今の事務所環境で使えるか」

ここは、旧世代機を検討する場合にとくに注意したい点だ。かつての電子レベルは、パソコンとの接続にRS-232C（シリアル）を採用したものが主流だった。

しかし現在のパソコンにシリアルポートは搭載されていないことがほとんどで、変換アダプタや専用ケーブルが別途必要になる。

USBやBluetoothに対応していればこの手間はない。

中古機やレンタル機を検討する際は、本体の測定性能だけでなく、事務所のパソコンと素直につながるかを必ず確認したい。

専用の周辺機器との連携も確認する

多くのメーカーは、水準測量用の電子野帳やデータコレクタ、成果表作成プログラムをオプションとして用意している。

作業規程の準則では、点検調整の記録を水準測量作業用電卓または観測手簿に記録するものとされており、こうした周辺機器は準則に沿った運用そのものを支える存在でもある。

本体単体ではなく、観測から成果品作成までの一連の流れがつながるかという視点で見ておきたい。

ポイント4：【 現場の条件 】 カタログの脇役スペックにも注目

最後に、精度以外で実務に効いてくる仕様を整理する。

防塵防水性能（IP等級）

屋外で使う以上、防塵防水性能は無視できない。

IP等級は数値が大きいほど保護性能が高く、粉塵の多い現場や、天候が変わりやすい現場では確認が必要な項目だ。

ただし、防水性能があっても悪天候下での観測が精度面で推奨されるとは限らない点は、あわせて意識しておきたい。

測定範囲は「最短距離」にも注目

測定範囲は「1.6〜100m」のように、最短と最長の両方で示される。

長距離側に目が行きがちだが狭い現場では最短距離のほうが役立つことも

近距離で測れない機種を選ぶと、レベルを下げられない場面で困ることになる。

倍率・対物有効径は「見やすさ」の指標

倍率が高いほど標尺を大きく視認でき、対物有効径が大きいほど多くの光を取り込める。

暗い環境や長距離の視準が多い現場では、この2つが作業のしやすさに直結する。

電子レベルの選定ポイントをおさらい

ここまでの4つのポイントを、実際の選定手順に落とし込むと、次のようになる。
