杭ナビの測定精度を保つ！ 杭ナビの手動点検の手順と誤差計算について解説！

杭ナビの精度維持に欠かせない「定期点検」

「杭ナビで設置した杭の位置が、検測時に数mmズレていた」。「別のトータルステーションとの照合で座標値が合わなかった」。

このような違和感を現場で覚えたことはないだろうか。

ワンマン測量に特化したトプコンの「杭ナビ（レイアウトナビゲーター）」は、現場の生産性を高める精密機器である。

しかし、精密機器である以上、落下や転倒といった明確な事故がなくても、運搬時の軽い衝撃や振動、あるいは3ヶ月以上の長期保管によって精度が狂う可能性がある。

常に正確な測定を行うためには、年に1〜2回の定期点検、および強い衝撃を受けた直後の点検が必須である。

通常、測定精度の点検はアプリケーションソフトウェア「TopLayout」や「楽墨」の自動判定機能を利用して行うのが最も確実で簡単だ。

しかし、何らかの理由でソフトウェアを使わずに点検を行う場合は、本記事で解説する手動の測定・評価手順に従って精度を確認する必要がある。

点検環境の構築と器械の配置について

点検を行う際は、日差しが弱く大気の揺らぎ（陽炎など）がない環境を選ぶことが前提となる。

杭打ち測定機能を使い、あらかじめ以下の条件で4つの点を一直線上にマーキングしておくと作業がしやすくなる。

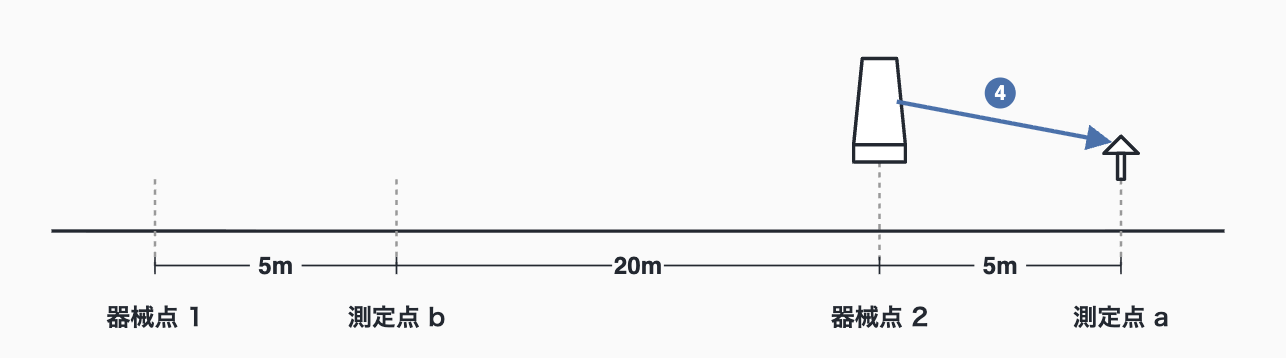

• 配置順と距離： 器械点1 〜（5m）〜 測定点b 〜（20m）〜 器械点2 〜（5m）〜 測定点a
• 直線性： 各点は真上から見て一直線になるように配置する。指定位置に対して±5cm（前後・左右）を目安とする。
• 水平性： ほぼ水平な場所（床の上や整地された屋外など）を選び、高さの揃った三脚に設置する。30mでの高低差は30cm程度を目安とする。

ターゲット設置時の注意点

ターゲットにはATP2SII（360°スライドプリズム）やCM-7PPO（キャンディーミラー）等を使用する。

ATP2SIIを使用する場合は、スライドポールのプリズム高さを下げて、気泡管による設置誤差を減らす工夫が必要だ。

また、ターゲットを測定する際は、必ず杭ナビ本体に向かって正対させることを忘れてはならない。

杭ナビの点検作業のための8つのステップ

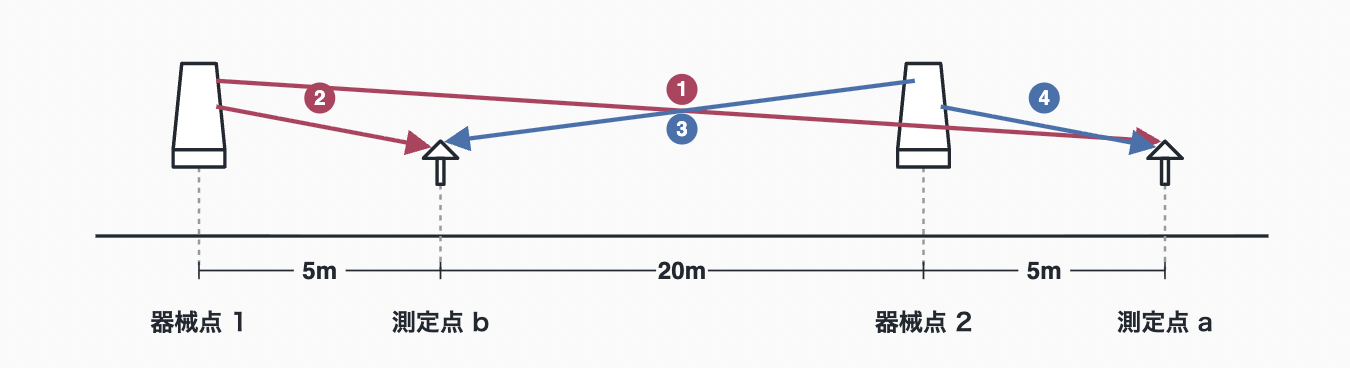

準備が整ったら、以下の手順で測定を行い、X・Y・Zの座標値を記録していく。

1. 器械点1に本機を据え付ける

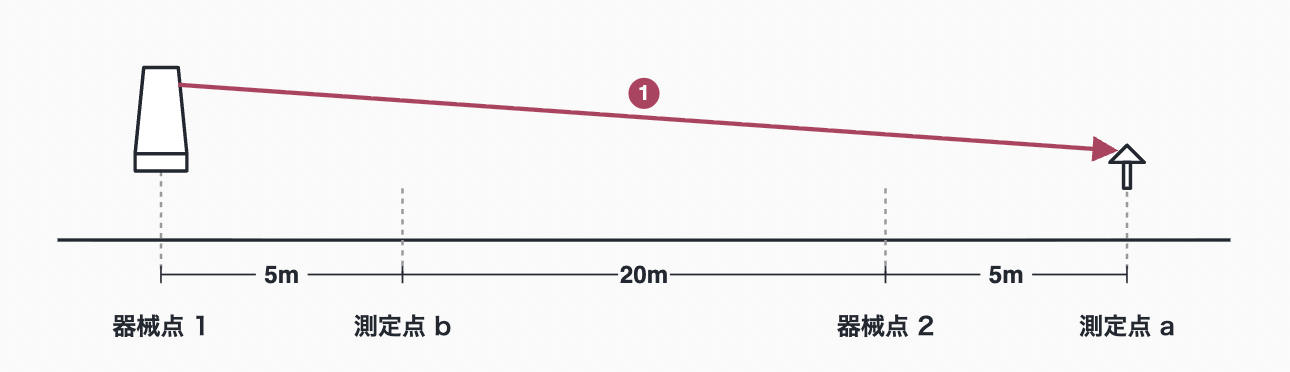

2. 測定点aにターゲットを設置して測定し、座標（X1,a： Y1,a： Z1,a： ）を記録する。後で同じ位置に戻すため、位置決めの目安として±1mm程度の精度で正確にマーキングしておこう。


3. ターゲットを測定点bへ移動する。

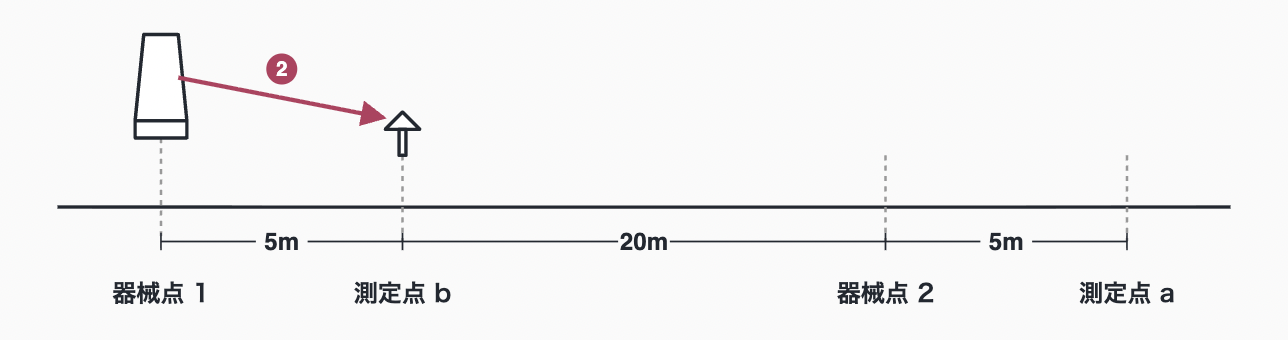

4. 測定点bのターゲットを測定し、座標を記録する（X1,b： Y1,b： Z1,b：  ）
   Z1,b​）。


5. 杭ナビを器械点2に据え付ける。

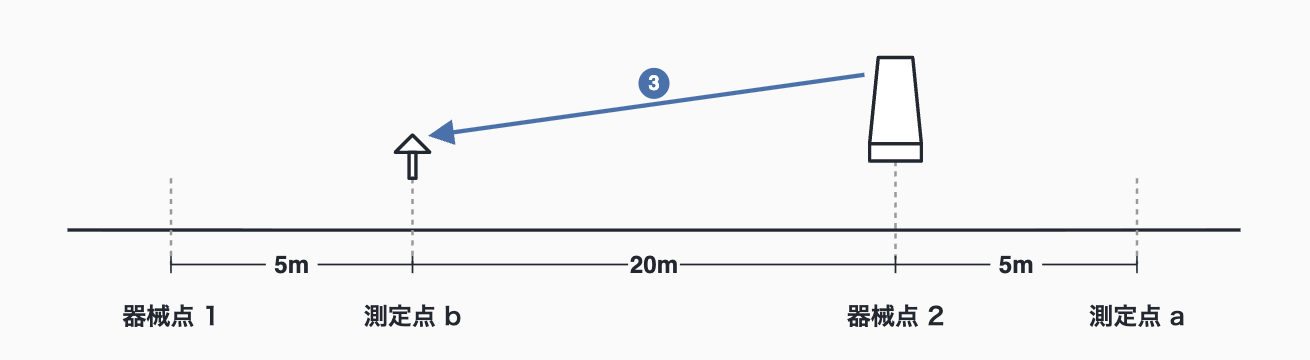

6. 測定点bのターゲットを測定し、座標を記録する
7. 測定点bのターゲットを測定し、座標を記録する（X2,b： Y2,b： Z2,b：  ）


8. ターゲットを測定点a（手順2で正確にマーキングした位置）に戻す。
9. 測定点aのターゲットを測定して、座標を記録する（X2,a： Y2,a： Z2,a： ）





測定結果の評価の仕方（誤差計算）

記録した座標値を元に、「鉛直誤差（EZ）」と「距離誤差（ED）」の2つを計算し、許容範囲内に収まっているかを確認する。

鉛直誤差（EZ）の計算と評価

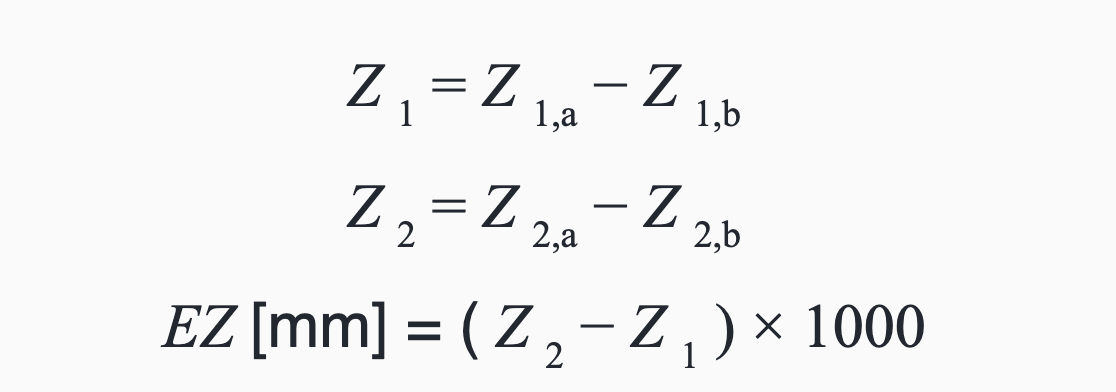

まずは高さ方向の誤差を計算する。


計算して得られた鉛直誤差（EZ）が、-11.6mm 〜 +11.6mm の範囲内に収まっていることを確認する。

距離誤差（ED）の計算と評価

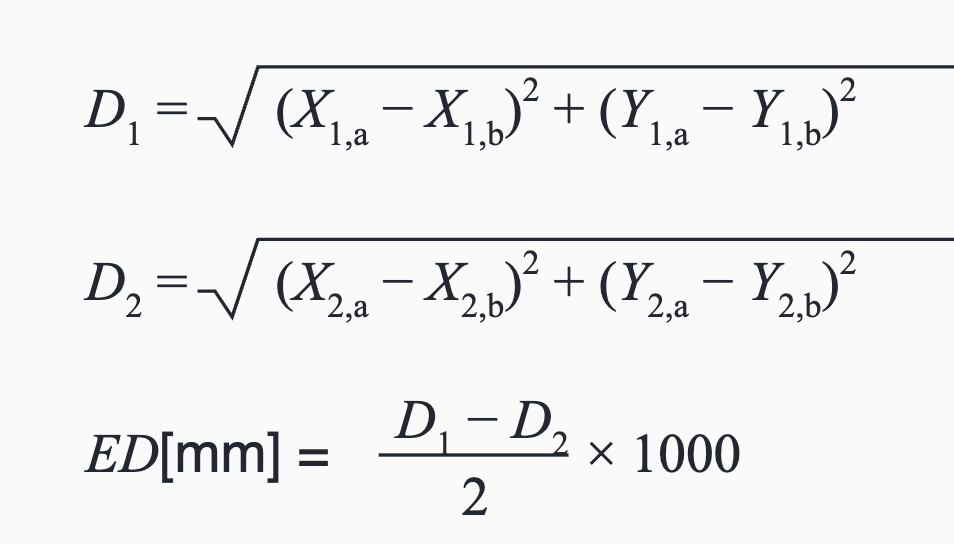

次に、水平方向の距離に関する誤差を計算する。


計算して得られた距離誤差（ED）が、-6mm 〜 +6mm の範囲内に収まっていることを確認する。

精密機器の点検という「手間」を省略する新たな選択肢

杭ナビは、極めて高い精度を実現する精密機器である。

そして、本記事で解説してきたような杭ナビの定期点検は、その精度を担保するために不可欠なルーティンだ。

落下や転倒といった明確な事故がなくとも、運搬時の振動や長期保管によって精度が狂う可能性がある以上、現場の品質を守るためには、この手間を惜しんではならない。

定期点検という地道な作業を継続することこそが、杭ナビの本来の性能を充分に引き出すための前提条件なのである。

点検不要な高精度スマホ測量ツール

ただし、現場のリアルな声として「点検作業に割く時間がない」「ソフトウェアの自動判定機能があっても、定期的な点検作業そのものが負担」という声があるのも事実だ。

特に小規模な工事現場や、人手不足が深刻な現場では、精密機器の管理コスト自体が大きな負担となっている。

ここで、業界で新たな選択肢として注目を集めているのが、オプティム社の高精度スマホ測量「OPTiM Geo Scan」だ。

Geo Scanは、スマートフォンとGNSSの受信機を組み合わせた測量ソリューションである。


Geo Scanの最大の特徴の一つは、杭ナビのような精密機器の定期点検作業が原則、不要であることだ。

スマートフォンとRTK-GNSS受信機の組み合わせは、衛星測位による絶対座標を取得する仕組みであるため、内部の機械的な精度ズレを心配する必要がない。

運搬時の振動、長期保管による精度狂い、強い衝撃後の点検といった「精密機器ならではの管理負担」から解放するのだ。

スマホなのに、ミリメートル級精度の実現

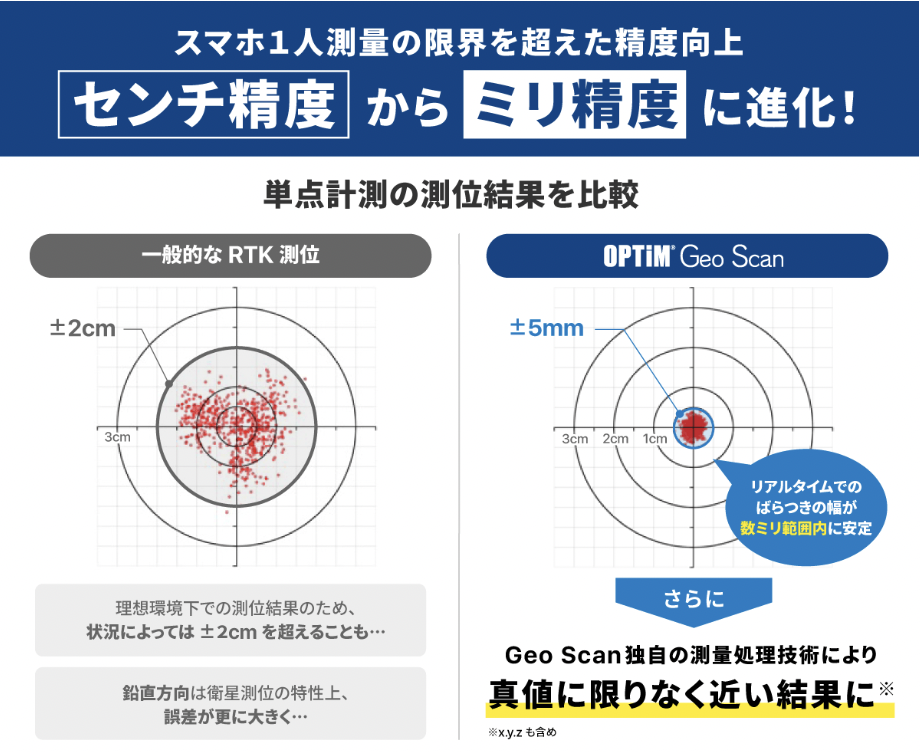

2026年3月、Geo Scanは独自の測量データ処理技術により、リアルタイム測位データのバラツキを数ミリ以内に収束させ、水平・鉛直方向ともにミリメートル級精度を実現した。


一般的なRTK-GNSS測位がプラスマイナス2cm程度のセンチメートル級精度に留まる中、スマートフォンによる測量がミリメートル級に近づいたのだ。

これにより、土工管理だけでなく、構造物の墨出しや施工用の基準点の位置出しまで対応可能になっている。

「精度の維持」と「運用の手軽さ」を両立

杭ナビは、ワンマン測量と高精度を実現する優れたツールだ。そして、その精度は本記事で解説した定期点検によって守られている。

一方で、高精度スマホ測量Geo Scanは「点検不要 + ミリメートル級精度」という、これまでにない運用スタイルを提示している。

現場の規模、作業内容、人員体制によって、どちらが最適かは異なるだろう。

しかし、「精密機器の管理負担」という長年の課題に対する新しい答えが業界に登場したことは、今後の機材選定に大きな影響を与えていくと考えられる。
