名古屋のアイサンテクノロジー、点を「球体」で表す点群技術で特許取得。CAD「ANIST」で図面作成を効率化

アイサンテクノロジー（愛知県名古屋市）は、3次元点群データから平面図を作成するCADシステム「ANIST（アニスト）」に搭載する独自技術「ボールド点群テクノロジー」について、特許（特許第7898115号）を取得した。

点群を構成する「点」を「球体」として表現することで、地物の3次元形状を直感的に把握しやすくする技術である。

点群活用の広がりで生じた「隙間」と「重さ」のジレンマ

国土交通省が推進するi-Constructionやデジタルツインの普及に伴い、測量・建設現場やインフラ点検の分野では、3次元点群データの活用が急速に拡大している。

しかし従来の点群処理には課題もあった。視点を近づけると点同士の隙間が広がり、地物の輪郭や高低差の境界を把握しにくくなる。

一方で、境界や高低差を明瞭に表示しようとすると、処理負荷が増大して動作が重くなる。

つまり、視認性と処理の軽さが両立しにくいというジレンマを抱えていた。

点を球体化して隙間を補完。点サイズも任意に変更でき、密度の低い箇所も確認しやすく

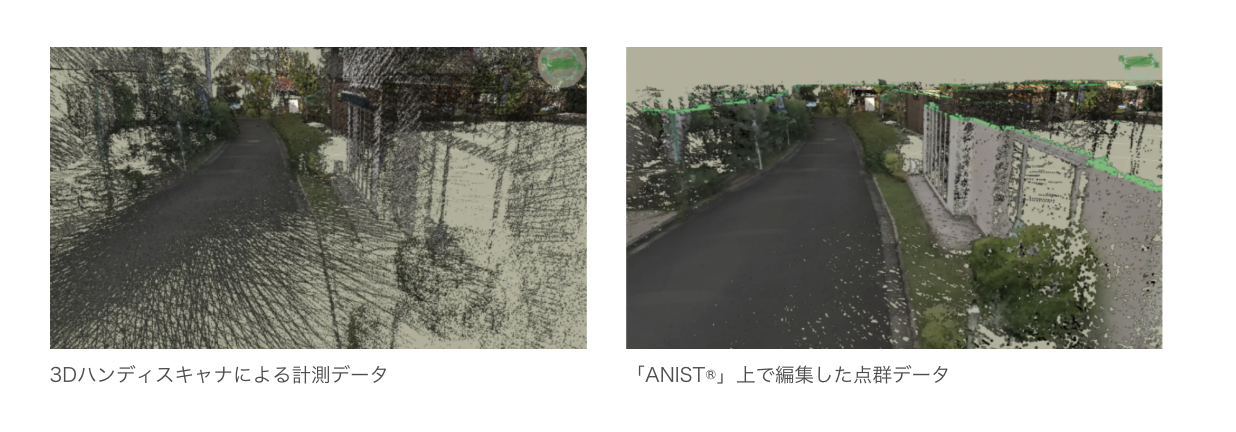

今回特許を取得した「ボールド点群テクノロジー」は、点群データを球体状に表現することで、点同士の隙間を補完する技術だ。

これにより、地形や構造物を立体的かつ直感的に把握しやすくなり、その大きさや奥行きも理解しやすくなる。

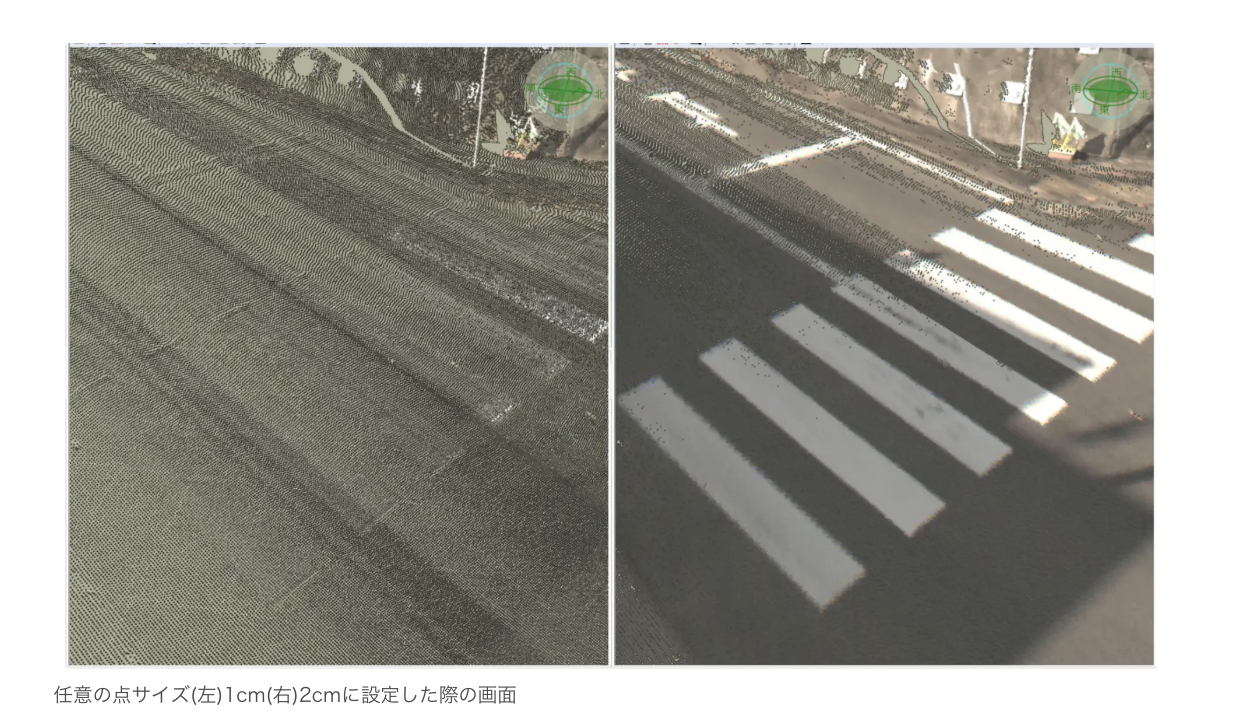

さらに、図面作成時には点の大きさを任意に変更できる。

そのため、点群の密度が低い箇所でも、対象物の形状を確認しやすい。

こうした特徴により、点群からの図面作成で従来最も時間を要していた、表示の拡大・縮小を繰り返す操作などを減らし、作図作業の効率化を支援する。

なお、本技術を搭載する「ANIST」は、点群データの描画と測量CAD作図をひとつのアプリケーションで完結できる業界初のソフトウェアだ。2024年7月の発売以来、市場から高い評価を得ているという。

今回取得した特許は、発明の名称を「表示制御装置、表示制御方法、及びコンピュータプログラム」とし、2026年7月23日に登録された。
